Mercedes-Benz C 级 车型 S206 T 型号, 自 2021 年起

Pictogramm des Antriebs 柴油 Pictogramm des Antriebs 汽油

  • Schrägansicht des Fahrzeugs von vorne links
  • Schrägansicht des Fahrzeugs von hinten rechts

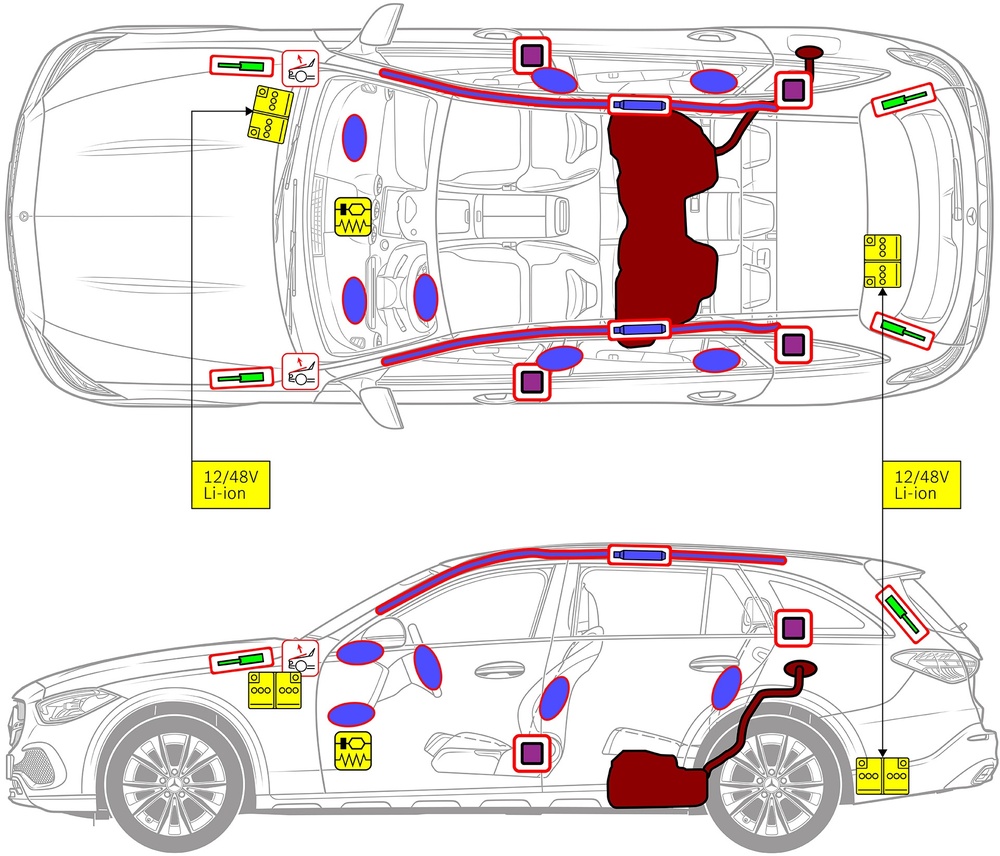

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogram for 气囊

    气囊

  • Pictogram for 气体发生器

    气体发生器

  • Pictogram for 安全带预紧器

    安全带预紧器

  • Pictogram for SRS 控制单元

    SRS 控制单元

  • Pictogram for 主动行人保护系统

    主动行人保护系统

  • Pictogram for 气体压力缓冲器/预压紧的弹簧

    气体压力缓冲器/预压紧的弹簧

  • Pictogram for 低电压蓄电池

    低电压蓄电池

  • Pictogram for 汽油 燃料罐

    汽油 燃料罐

提示: 详细信息请参见救援指南

1. 确认/ 识别

2. 固定 /稳定 /抬升

手刹
按下选挡杆 (1) 上的开关 P。 自动激活手刹。
驻车制动器
电动驻车制动器 (1)
  • Legend symbol for 适当的提升点
    适当的提升点
  • Legend symbol for 侧面上适当的稳定点
    侧面上适当的稳定点
Pictogram for danger

救援期间必须避免车门门槛结构和车身底板发生额外的变形(例如用千斤顶撑住)。

3. 消除威胁/安全规章

关闭点火装置:

1. 按下启停按钮,而不要操作行车制动器。
2. 将电子车钥匙放在至少 5 米以外。

Pictogram for danger

发动机没有发出声音,并不意味着车辆就已经熄火了。

Pictogram for danger

在车辆熄火之前均可重启。

断开 12V/48V 电池连接

1. 取掉发动机舱中的 12V/48V 电池的盖板。
2. 松开螺栓连接上 12V/48V 电池的负极电缆,并将其固定好,防止无意接触。

断开 12/48V 电池连接

1. 取掉行李厢中的 12/48V 电池的盖板。
2. 松开螺栓连接上 12/48V 电池的负极电缆,并将其固定好,防止无意接触。

Pictogram for danger

停用无源安全系统(安全气囊和安全带拉紧器)。

4. 救援通道搭建

解救车辆驾驶员及乘客时应根据第 1 页上的说明考虑到约束系统的部件(尤其是爆燃元件)。

方向盘调节

方向盘调节

座椅调节(电动)

座椅调节(电动)

  • Legend symbol for VSG:夹层安全玻璃
    VSG:夹层安全玻璃
  • Legend symbol for ESG:单层安全玻璃
    ESG:单层安全玻璃

5. 剩余电量 / 液化气/燃油 /固体燃料

Pictogram of the element Pictograms of the warnings Description
Pictogram for 电池低压
Pictogram for 易燃
Pictogram for 对人体健康有害
Pictogram for 腐蚀性物质
Pictogram for 急性毒性
Pictogram for 易爆
12 V/ 48 V
Pictogram for 汽油 燃料罐
Pictogram for 易燃
Pictogram for 对人体健康有害
66 L
Pictogram for 柴油 燃料罐
Pictogram for 易燃
Pictogram for 对人体健康有害
66 L
Pictogram for 空调系统组件
Pictogram for 易燃
Pictogram for 对人体健康有害
Pictogram for 警告,低温
610 ± 10 g

6. 车辆起火

Pictogram for 用水灭火
Pictogram for 用干泡沫灭火
Pictogram for 用湿泡沫灭火

使用大量的水 (H₂O) 灭火。

7. 车辆淹没

没有车身通电的危险。打捞车辆后:
1. 把水从汽车内室中排出。
2. 停用 12V/48V 车载电气系统(参见第 3 章)。

8. 牵引 /转移 /存放

9. 其他重要信息

更多信息请查看 乘用车拖车服务指南

10. 使用图示的释义

  • Pictogram for 使用第 1 组液体燃料的汽车

    使用第 1 组液体燃料的汽车

  • Pictogram for 使用第 2 组液体燃料的汽车

    使用第 2 组液体燃料的汽车

  • Pictogram for 一般警告标志

    一般警告标志

  • Pictogram for 易燃

    易燃

  • Pictogram for 对人体健康有害

    对人体健康有害

  • Pictogram for 腐蚀性物质

    腐蚀性物质

  • Pictogram for 急性毒性

    急性毒性

  • Pictogram for 易爆

    易爆

  • Pictogram for 用水灭火

    用水灭火

  • Pictogram for 用干泡沫灭火

    用干泡沫灭火

  • Pictogram for 用湿泡沫灭火

    用湿泡沫灭火

  • Pictogram for 发动机罩

    发动机罩

  • Pictogram for 行李舱

    行李舱

  • Pictogram for 移除智能钥匙

    移除智能钥匙

  • Pictogram for 空调系统组件

    空调系统组件

  • Pictogram for 警告,低温

    警告,低温
