Mercedes-Benz T-Klass / Citan Typ 420 Tourer, fr.o.m. 2022

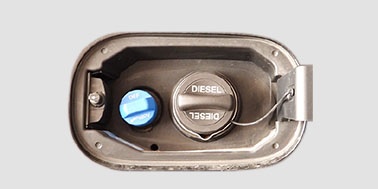

Piktogram för drivningen Diesel Piktogram för drivningen Bensin

  • Bilen sedd snett framifrån från vänster
  • Bilen sedd snett bakifrån från höger
Linjeritning av bilen med markeringar av säkerhetsrelevanta komponenter och räddningspunkter.
  • Piktogram för Krockkudde

    Krockkudde

  • Piktogram för Gasgenerator

    Gasgenerator

  • Piktogram för Bältesförsträckare

    Bältesförsträckare

  • Piktogram för SRS styrenhet

    SRS styrenhet

  • Piktogram för Gastrycksdämpare/förspänd fjäder

    Gastrycksdämpare/förspänd fjäder

  • Piktogram för Försiktighetszon

    Försiktighetszon

  • Piktogram för Lågvoltsbatteri

    Lågvoltsbatteri

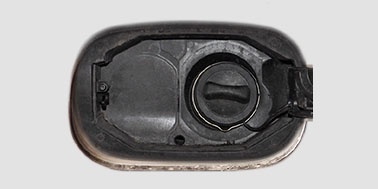

  • Piktogram för Bensin bränsletank

    Bensin bränsletank

Observera: Mer information finns i vår räddningsguide.

1. Identifiering

2. Immobilisering / stabilisering / lyft

Parkeringsbroms – Någon av följande varianter är installerad beroende på fordonstyp:
1. För växelväljaren till läget P.
2. För växelväljaren till läget N.
Parkeringsbroms – Någon av följande varianter är installerad beroende på fordonstyp:
1. Elektrisk parkeringsbroms
2. Parkeringsbromspedal
3. Knapp för lossning av parkeringsbroms
4. Parkeringsbromsspak
5. Knapp för lossning av parkeringsbromsspak
  • Förklaringar av symbol för Lämpliga lyftpunkter
    Lämpliga lyftpunkter
  • Förklaringar av symbol för Lämpliga stabiliseringspunkter på sidan
    Lämpliga stabiliseringspunkter på sidan
Piktogram för fara

Undvik att ytterligare deformera trösklarna och underredet under räddningsinsatsen (exempelvis genom att använda dem som stöd för hydraulisk utrustning).

3. Oskadliggöra akuta risker/ säkerhetsföreskrifter

Slå av tändningen:

1. Vrid tillbaka tändningsnyckeln moturs i tändningslåset och dra ut nyckeln ur tändningslåset.
2. Ta ut tändningsnyckeln ur fordonet.

Piktogram för fara

På fordon med automatväxellåda kan tändningsnyckeln bara dras ut när växelväljaren är i läge P.

Slå av tändningen:

1. Tryck på START-STOP-knappen utan att manövrera färdbromsen.
2. Förvara den elektroniska fordonsnyckeln på minst 5 m avstånd.

Piktogram för fara

Frånvaron av motorljud är inget säkert tecken på att fordonet är avstängt.

Piktogram för fara

Ny start kan ske tills fordonet har stängts av helt.

Koppla loss 12/48-voltsbatteriet

1. Ta bort övertäckningen från 12/48-voltsbatteriet i motorrummet.
2. Lossa minuskabeln från skruvförbandet på 12/48-voltsbatteriet och säkra den mot oavsiktlig kontakt.

Piktogram för fara

De passiva säkerhetssystemen (airbags och bältesförsträckare) inaktiveras.

4. Åtkomst till passagerare

När personerna i bilen frigörs måste hänsyn tas till säkerhetssystemets komponenter (särskilt pyrotekniska element) i enlighet med informationen på sidan 1.

Rattinställning

Rattinställning

Stolsinställning (mekanisk)

Stolsinställning (mekanisk)

  • Förklaringar av symbol för VSG: Laminerat säkerhetsglas
    VSG: Laminerat säkerhetsglas
  • Förklaringar av symbol för ESG: enkelt säkerhetsglas
    ESG: enkelt säkerhetsglas

5. Lagrad energi / vätskor / gaser / fasta ämnen

Bränslefordon från vätskegrupp 1
Bränslefordon från vätskegrupp 2
Brandfarligt
Farligt för människors hälsa
Frätande medel
Akut toxicitet

6. I händelse av brand

Piktogram för Använd vatten för att släcka elden
Piktogram för Använd torrskum för att släcka elden
Piktogram för Använd våtskum för att släcka elden

Använd stora mängder vatten (H₂O) vid släckning av fordonsbränder.

7. Om fordonet är nedsänkt i vatten

Det finns ingen fara för att karossen är spänningssatt. Efter bärgning av fordonet:
1. Låt vattnet rinna ut ur kupén.
2. Inled inaktivering av elsystemet med 12/48 volt (se kapitel 3).

8. Bogsering / transport / förvaring

9. Övrig viktig information

Mer information finns i Guide till personbilsbärgare.

10. Förklaring till de pictogram som används

  • Piktogram för Bränslefordon från vätskegrupp 1

    Bränslefordon från vätskegrupp 1

  • Piktogram för Bränslefordon från vätskegrupp 2

    Bränslefordon från vätskegrupp 2

  • Piktogram för Allmän varningsskylt

    Allmän varningsskylt

  • Piktogram för Brandfarligt

    Brandfarligt

  • Piktogram för Farligt för människors hälsa

    Farligt för människors hälsa

  • Piktogram för Frätande medel

    Frätande medel

  • Piktogram för Akut toxicitet

    Akut toxicitet

  • Piktogram för Använd vatten för att släcka elden

    Använd vatten för att släcka elden

  • Piktogram för Använd torrskum för att släcka elden

    Använd torrskum för att släcka elden

  • Piktogram för Använd våtskum för att släcka elden

    Använd våtskum för att släcka elden

  • Piktogram för Motorhuv

    Motorhuv

  • Piktogram för Bagageutrymme

    Bagageutrymme

  • Piktogram för Ta bort smartnyckeln

    Ta bort smartnyckeln
