Mercedes-Benz G-Klasse 450d Modell W465 Terrengbil, fra 2024

Piktogram for drivlinje Diesel

  • Kjøretøyet sett skrått forfra til venstre

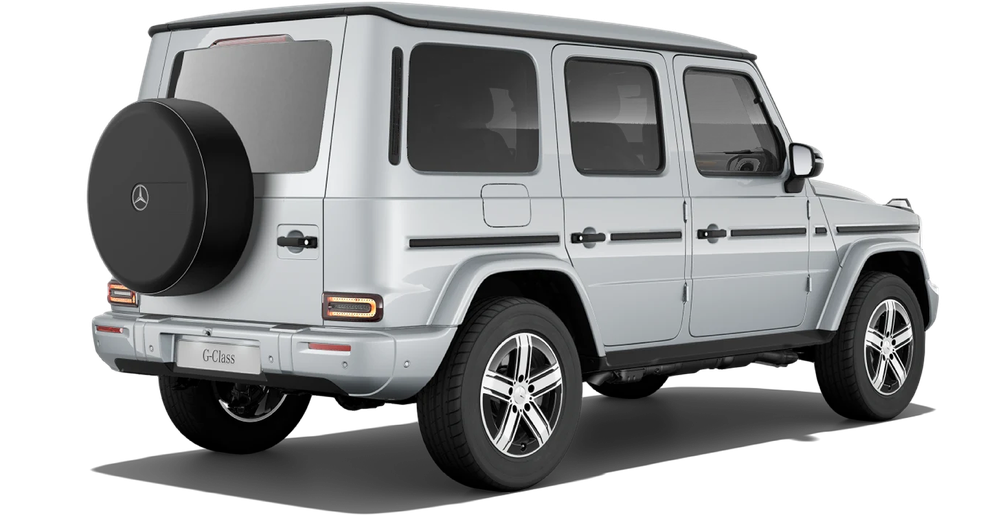

  • Kjøretøyet sett skrått bakfra til høyre

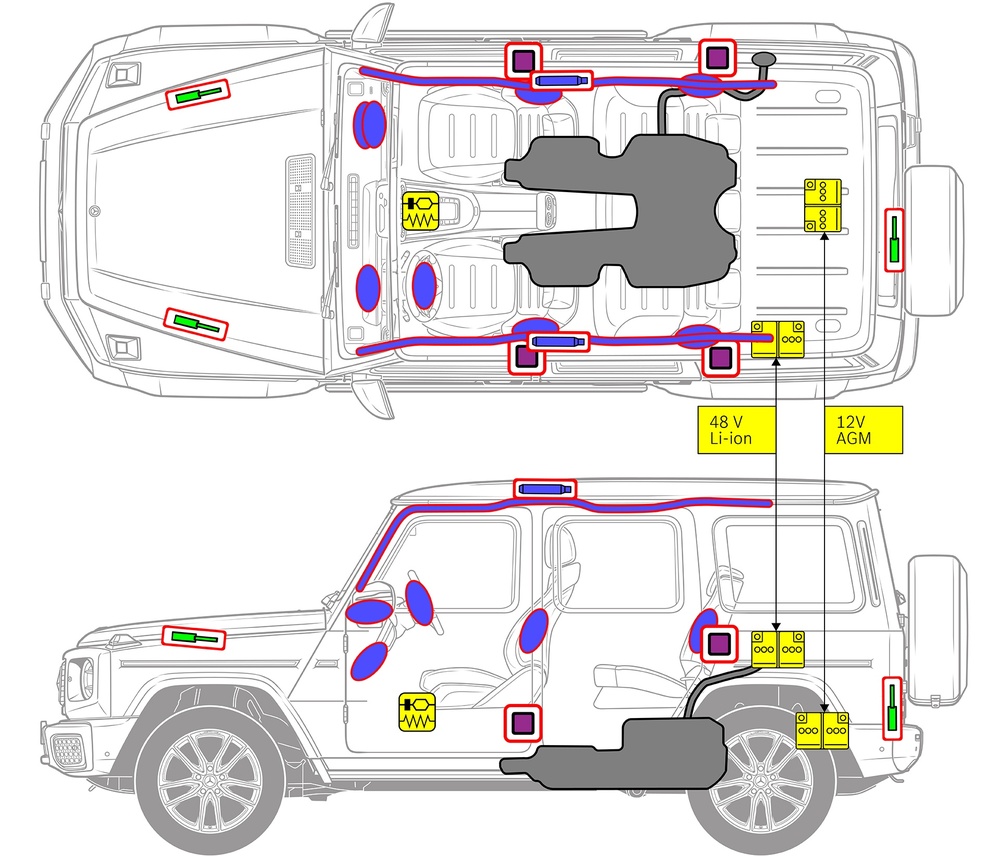

Strektegning av kjøretøyet med markeringer av sikkerhetsrelevante komponenter og redningspunkter.
  • Piktogram for Kollisjonspute

    Kollisjonspute

  • Piktogram for Gassgenerator

    Gassgenerator

  • Piktogram for Beltestrammer

    Beltestrammer

  • Piktogram for SRS styreenhet

    SRS styreenhet

  • Piktogram for Gasstrykkdemper / Forspent fjær

    Gasstrykkdemper / Forspent fjær

  • Piktogram for Lavvolt-batteri

    Lavvolt-batteri

  • Piktogram for Diesel drivstofftank

    Diesel drivstofftank

Merknad: Mer informasjon finner du i vår bergingsveiledning.

1. Identifisering / Gjennkjenning

2. Immobilisering / stabilisering / løfting

Parkeringsbrems
Trykk på bryter P på girvelgeren (1). Parkeringsbremsen aktiveres automatisk.
Håndbrems
Elektrisk håndbrems (1)
  • Tegnforklaring-symbol for Egnet løftepunkt
    Egnet løftepunkt
  • Tegnforklaring-symbol for Egnet stabilisering på siden
    Egnet stabilisering på siden
Piktogram for fare

En ekstra misforming av travers og underrammen må unngås under bergingen (f.eks. gjennom å støtte med hydraulikkutstyr).

3. Deaktivere direkte farer / sikkerhets regler

Slå tenningen av:

1. Trykk på START-STOPP-knappen, uten å aktivere motorbremsen.
2. Oppbevar den elektroniske bilnøkkelen i en avstand på minst 5 m.

Piktogram for fare

Selv om du ikke kan høre om motoren går, betyr ikke dette at bilen er slått av.

Piktogram for fare

Bilen kan starte på nytt, helt til den settes ut av drift.

Koble fra 48 V-batteriet

1. Utmonter bunnplaten i bagasjerommet (skru av de 4 festeringene), deretter div. kledninger (C-, D-stolpe, nedre vinduskant osv.) og sideveggkledningen for å få tilgang til 48 V-batteriet.
2. Løsne minuskabelen til 48 V-batteriet ved skruforbindelsen og sikre den mot utilsiktet kontakt.

Koble fra 12 V-batteriet

1. Utmonter bunnplaten i bagasjerommet (skru av de 4 festeringene) for å få tilgang til 12 V-batteriet.
2. Løsne minuskabelen til 12 V-batteriet ved skruforbindelsen og sikre den mot utilsiktet kontakt.

Piktogram for fare

De passive sikkerhetssystemene (airbagger og beltestrammere) deaktiveres.

4. Tilgang til fører/passasjerer

Under berging av personer inne i bilen skal det tas hensyn til deler av karosseriet som består av høyfast stål og komponentene i personsikringssystemene (særlig pyrotekniske elementer) i samsvar med instruksjonene på side 1.

Rattinnstilling

Rattinnstilling

Seteinnstilling (elektrisk)

Seteinnstilling (elektrisk)

  • Tegnforklaring-symbol for VSG: Laminert sikkerhetsglass
    VSG: Laminert sikkerhetsglass
  • Tegnforklaring-symbol for ESG: Herdet sikkerhetsglass
    ESG: Herdet sikkerhetsglass

5. Lagret energi / væske / gass / fast

Piktogram for elementet Piktogrammer for advarsler Beskrivelse
Piktogram for Lavvoltbatteri
Piktogram for Brennbar
Piktogram for Helsefarlig
Piktogram for Korroderende
Piktogram for Akutt toksisitet
Piktogram for Eksplosiv
12 V/ 48 V
Piktogram for Diesel drivstofftank
Piktogram for Brennbar
Piktogram for Helsefarlig
100 L
Piktogram for Air-conditioning component
Piktogram for Brennbar
Piktogram for Helsefarlig
Piktogram for Warning; low temperature
680 ± 10 g

6. I tilfelle brann

Piktogram for Slukke med vann
Piktogram for Slukkes med tørt skum
Piktogram for Slukkes med vått skum

Bruk store mengder vann (H₂O) når du slukker en bilbrann.

7. I tilfelle nedsenket i vann/sjø

Det foreligger ikke fare for at spenningen går over på karosseriet. Etter at bilen er berget:
1. Slipp ut vannet fra bilens innside.
2. Begynn med å deaktivere 12-V/48-V-ledningsnettet (se kapittel 3).

8. Tauing / transport / lagring

9. Viktig ekstra informasjon

Mer informasjon finner du i Veiledning for slepetjenester for sleping av personbil.

10. Forklaring av piktogrammer

  • Piktogram for Kjøretøy med flytende drivstoff kl. 1

    Kjøretøy med flytende drivstoff kl. 1

  • Piktogram for Fare

    Fare

  • Piktogram for Brennbar

    Brennbar

  • Piktogram for Helsefarlig

    Helsefarlig

  • Piktogram for Korroderende

    Korroderende

  • Piktogram for Eksplosiv

    Eksplosiv

  • Piktogram for Slukke med vann

    Slukke med vann

  • Piktogram for Slukkes med tørt skum

    Slukkes med tørt skum

  • Piktogram for Slukkes med vått skum

    Slukkes med vått skum

  • Piktogram for Bagasjerom

    Bagasjerom

  • Piktogram for Fjern smartnøkkel

    Fjern smartnøkkel

  • Piktogram for Air-conditioning component

    Air-conditioning component

  • Piktogram for Warning; low temperature

    Warning; low temperature
