Mercedes-Benz Classe E 400e 4MATIC Type W214 berline, à partir de 2023

Pictogramm des Antriebs Hybride Essence

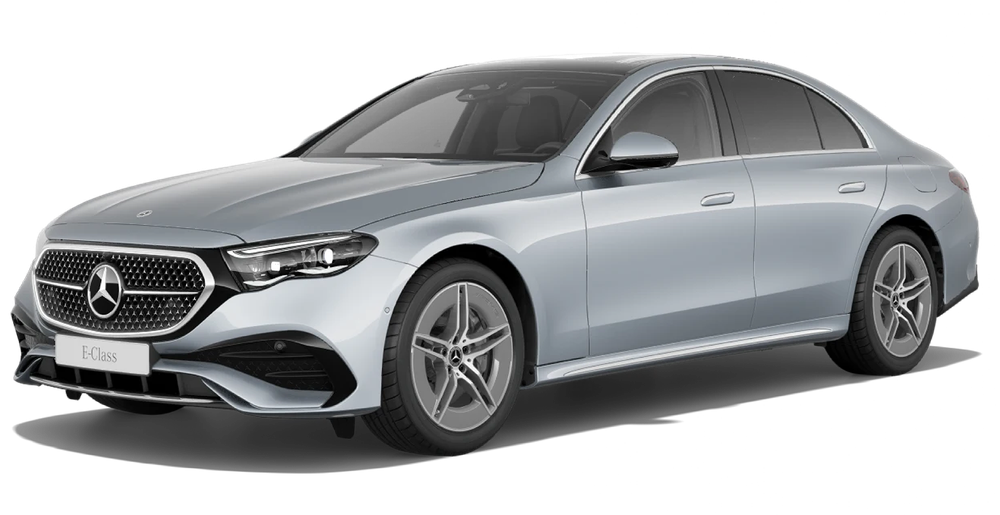

  • Schrägansicht des Fahrzeugs von vorne links

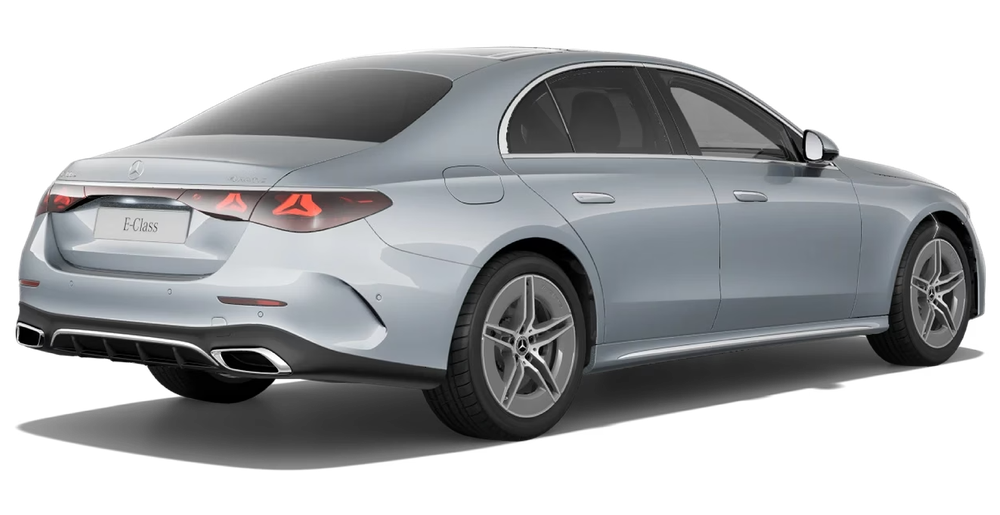

  • Schrägansicht des Fahrzeugs von hinten rechts

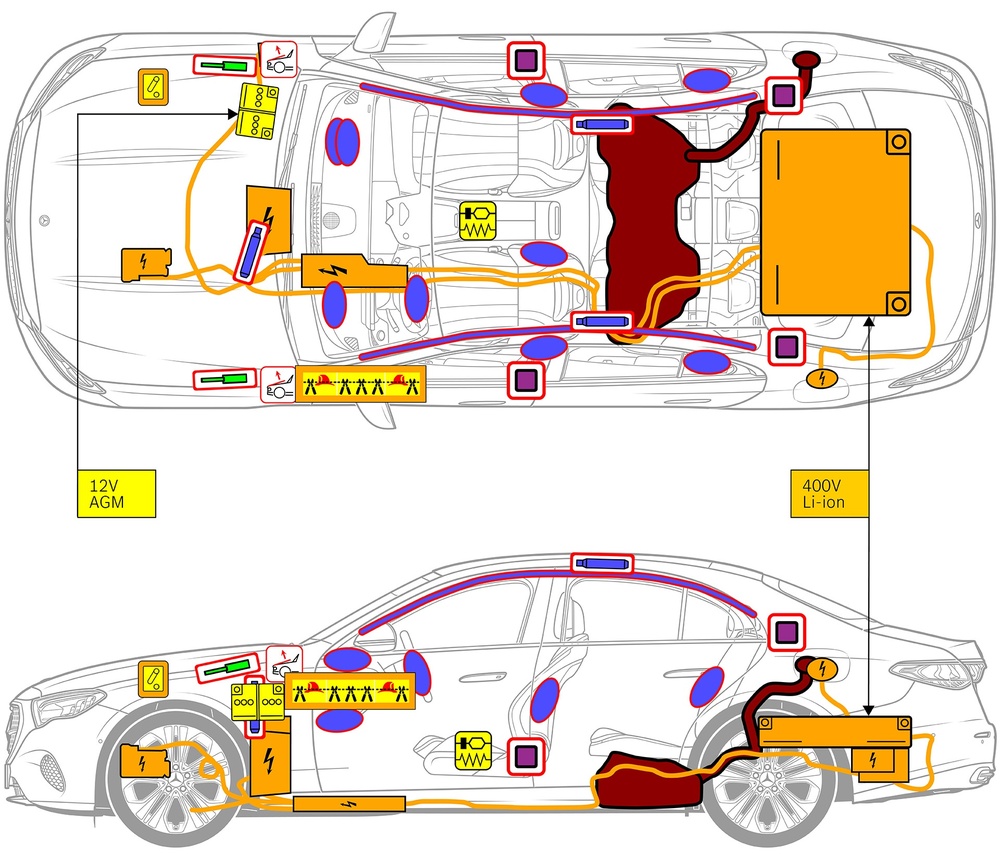

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogram for Airbag

    Airbag

  • Pictogram for Générateur de gaz

    Générateur de gaz

  • Pictogram for Prétensionneur de ceinture de sécurité

    Prétensionneur de ceinture de sécurité

  • Pictogram for Unité de contrôle SRS

    Unité de contrôle SRS

  • Pictogram for Système actif de protection piétons

    Système actif de protection piétons

  • Pictogram for Vérin à gaz/ressort précontraint

    Vérin à gaz/ressort précontraint

  • Pictogram for Batterie basse tension

    Batterie basse tension

  • Pictogram for Essence réservoir à carburant

    Essence réservoir à carburant

  • Pictogram for Bloc-batterie, haute tension

    Bloc-batterie, haute tension

  • Pictogram for Câble d’alimentation haute tension

    Câble d’alimentation haute tension

  • Pictogram for Composant haute tension

    Composant haute tension

  • Pictogram for Coupure de câble

    Coupure de câble

  • Pictogram for Dispositif de déconnexion basse tension de la batterie haute tension

    Dispositif de déconnexion basse tension de la batterie haute tension

Remarque: Pour obtenir de plus amples informations, veuillez consulter notre guide de réponse d’urgence.

1. Identification / reconnaissance

2. Immobilisation / stabilisation / levage

Frein de parking
Appuyer sur le bouton P sur le levier de vitesses (1). Le frein de parking est automatiquement activé.
Frein de stationnement
Frein de stationnement électrique (1)
  • Legend symbol for Points de levage adaptés
    Points de levage adaptés
  • Legend symbol for Points de stabilisation adaptés sur le côté
    Points de stabilisation adaptés sur le côté
  • Legend symbol for Batterie haute tension
    Batterie haute tension
Pictogram for danger

Une déformation supplémentaire des longerons et du dessous de caisse pendant la désincarcération (p. ex. dans le cadre d’un étayage avec équipement hydraulique) doit être évitée.

3. Neutraliser les dangers directs / règles de sécurité

Couper le contact :

1. Appuyer sur le bouton START-STOP sans actionner le frein de service.
2. Conserver la clé de véhicule électronique à une distance d’au moins 5 m.

Pictogram for danger

L’absence de bruits de moteur ne signifie pas forcément que le véhicule est à l’arrêt complet.

Pictogram for danger

Un redémarrage est possible tant que le véhicule n’est pas mis hors service.

Désactivation du système haute tension

Pictogram for danger

En cas d’accidents avec déclenchement des airbags et prétensionneurs de ceinture de sécurité, le système haute tension est automatiquement mis hors circuit.

Dans tous les autres cas, le système haute tension doit être désactivé comme suit :

Option

Sectionneur haute tension

Le sectionneur haute tension se trouve dans le compartiment moteur du côté passager avant.

(1) Tirer le mécanisme de déverrouillage
(2) Abaisser le mécanisme de déverrouillage
(3) Extraire le commutateur

Option

Sectionneur haute tension secondaire

Le sectionneur haute tension secondaire se trouve sous le cache de la boîte à fusibles sur le tableau de bord du côté conducteur.
Il est pourvu d’une étiquette d’avertissement.

Retirer le cache (1). Sectionner le câble à l’endroit indiqué (2).

Pictogram for danger

Afin de s’assurer de l’absence de tension résiduelle dans le réseau haute tension, patienter env. 20 secondes après la mise hors circuit.

Pictogram for danger

Les systèmes de sécurité passifs tels que les airbags et les prétensionneurs de ceinture de sécurité sont encore alimentés par le réseau de bord 12 V.

Couper la batterie 12 V

1. Retirer le cache de la batterie 12 V dans le compartiment moteur.
2. Desserrer le câble moins de la batterie 12 V au niveau du raccord vissé et le protéger contre tout contact involontaire.

Pictogram for danger

Les systèmes de sécurité passifs (airbags et prétensionneurs de ceinture de sécurité) sont désactivés.

4. Accès aux occupants

Lors de la sortie des occupants du véhicule, tenir compte des éléments des systèmes de retenue (en particulier les éléments pyrotechniques) conformément aux données de la page 1.

Introduire un objet plat, non métallique par en haut derrière la poignée de porte rentrée (1) et le pousser délicatement vers l’extérieur en faisant un effet de levier.

Introduire un objet plat, non métallique par en haut derrière la poignée de porte rentrée (1) et le pousser délicatement vers l’extérieur en faisant un effet de levier.

Passer la main derrière la poignée de porte (1) par en bas, tirer vers l’extérieur jusqu’à sentir une certaine résistance et maintenir cette position.

Passer la main derrière la poignée de porte (1) par en bas, tirer vers l’extérieur jusqu’à sentir une certaine résistance et maintenir cette position.

Réglage du volant

Réglage du volant

Réglage du siège (électrique)

Réglage du siège (électrique)

  • Legend symbol for VSG : verre de sécurité feuilleté
    VSG : verre de sécurité feuilleté
  • Legend symbol for ESG : verre de sécurité trempé
    ESG : verre de sécurité trempé

5. Énergie stockée / liquides / gaz / solides

Pictogram of the element Pictograms of the warnings Description
Pictogram for Batterie basse tension
Pictogram for Inflammable
Pictogram for Corrosif
Pictogram for Explosif
12 V
Pictogram for Bloc-batterie, haute tension
Pictogram for Avertissement, électricité
Pictogram for Inflammable
Pictogram for Dangereux pour la santé humaine
Pictogram for Corrosif
Pictogram for Toxicité aigüe
Pictogram for Explosif
400 V
Pictogram for Essence réservoir à carburant
Pictogram for Inflammable
Pictogram for Dangereux pour la santé humaine
50 L
Pictogram for Composant de climatisation
Pictogram for Inflammable
Pictogram for Dangereux pour la santé humaine
Pictogram for Avertissement, basse température
660 ± 10 g
Pictogram for danger

Tous les câbles haute tension sont pourvus d’une isolation de couleur orange.

6. En cas d'incendie

Pictogram for Utiliser de l’eau pour éteindre l’incendie

Pour éteindre un feu de véhicule, utiliser de grandes quantités d’eau (H₂O).
Pour refroidir la batterie lithium-ion, utiliser de grandes quantités d’eau (H₂O).

Pictogram for danger

Avertissement: Allumage de la batterie possible

Pictogram for Inflammable
Pictogram for danger

En cas de fuite de liquide de refroidissement sur la batterie haute tension, la batterie peut devenir instable en raison d’une surcharge thermique. Vérifier la température de la batterie au moyen d’une caméra thermique infrarouge.

Pictogram for Utiliser une caméra thermique infrarouge

7. En cas d'immersion

Il n’existe aucun risque que la carrosserie soit sous tension.
Après le dégagement / l’évacuation du véhicule :
1. Laisser l’eau s’écouler de l’habitacle.
2. Procéder à la désactivation du système haute tension (voir chapitre 3).

8. Remorquage / transport / stockage

Transporter le véhicule uniquement avec les deux essieux sur une dépanneuse ou un porte-voitures.
Garder les distances de sécurité avec les autres véhicules.
Pictogram for danger

Avertissement: Allumage de la batterie possible

Pictogram for Inflammable

9. Informations complémentaires importantes

Pour obtenir de plus amples informations, consulter le guide pour le remorquage de véhicules particuliers.
