Mercedes-Benz EQV / eVito Tourer Type 447 Monospace, à partir de 2019

Pictogramme de l'entraînement Électrique

  • Vue oblique avant gauche du véhicule
  • Vue oblique arrière droite du véhicule
Dessin au trait du véhicule avec marquage des éléments de sécurité et des points de secours.
  • Pictogramme de Airbag

    Airbag

  • Pictogramme de Générateur de gaz

    Générateur de gaz

  • Pictogramme de Prétensionneur de ceinture de sécurité

    Prétensionneur de ceinture de sécurité

  • Pictogramme de Unité de contrôle SRS

    Unité de contrôle SRS

  • Pictogramme de Vérin à gaz/ressort précontraint

    Vérin à gaz/ressort précontraint

  • Pictogramme de Batterie basse tension

    Batterie basse tension

  • Pictogramme de Bloc-batterie, haute tension

    Bloc-batterie, haute tension

  • Pictogramme de Câble d’alimentation haute tension

    Câble d’alimentation haute tension

  • Pictogramme de Composant haute tension

    Composant haute tension

  • Pictogramme de Coupure de câble

    Coupure de câble

  • Pictogramme de Dispositif de déconnexion basse tension de la batterie haute tension

    Dispositif de déconnexion basse tension de la batterie haute tension

Remarque: Pour obtenir de plus amples informations, veuillez consulter notre guide de réponse d’urgence.

1. Identification / reconnaissance

2. Immobilisation / stabilisation / levage

Frein de parking
Appuyer sur le bouton P sur le levier de vitesses (1). Le frein de parking est automatiquement activé.
Frein de stationnement – Selon le type de véhicule, une des variantes suivantes est montée :
1. Frein de stationnement électrique
2. Pédale de frein de stationnement
3. Actionner le bouton de frein de stationnement
4. Levier de frein de stationnement
5. Actionner le bouton du levier de frein de stationnement

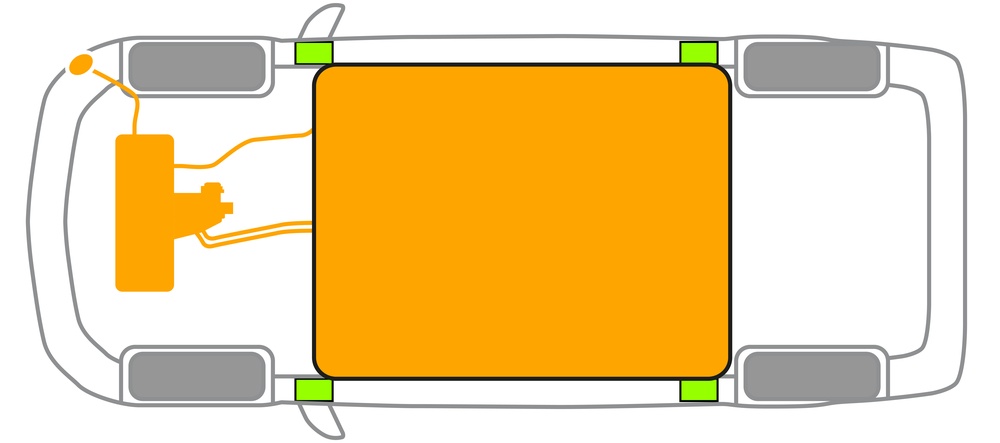

  • Légendes Symbole de Points de levage adaptés
    Points de levage adaptés
  • Légendes Symbole de Batterie haute tension
    Batterie haute tension
Pictogramme de danger

Une déformation supplémentaire des longerons et du dessous de caisse pendant la désincarcération (p. ex. dans le cadre d’un étayage avec équipement hydraulique) doit être évitée.

3. Neutraliser les dangers directs / règles de sécurité

Couper le contact :

1. Appuyer sur le bouton START-STOP sans actionner le frein de service.
2. Conserver la clé de véhicule électronique à une distance d’au moins 5 m.

Couper le contact :

1. Tourner la clé de contact sur le contact dans le sens inverse des aiguilles d’une montre et la retirer du contact.
2. Retirer la clé de contact du véhicule.

Pictogramme de danger

L’absence de bruits de moteur ne signifie pas forcément que le véhicule est à l’arrêt complet.

Pictogramme de danger

Un redémarrage est possible tant que le véhicule n’est pas mis hors service.

Désactivation du système haute tension

Pictogramme de danger

En cas d’accidents avec déclenchement des airbags et prétensionneurs de ceinture de sécurité, le système haute tension est automatiquement mis hors circuit.

Dans tous les autres cas, le système haute tension doit être désactivé comme suit :

Option

Sectionneur haute tension

Le sectionneur haute tension se trouve dans le compartiment moteur du côté passager avant.

(1) Tirer le mécanisme de déverrouillage
(2) Abaisser le mécanisme de déverrouillage
(3) Extraire le commutateur

Option

Sectionneur haute tension secondaire

Le sectionneur haute tension secondaire se trouve dans le caisson du siège avant droit.
Il est pourvu d’une étiquette d’avertissement.

Retirer le cache (1). Sectionner le câble à l’endroit indiqué (2).

Pictogramme de danger

Afin de s’assurer de l’absence de tension résiduelle dans le réseau haute tension, patienter env. 20 secondes après la mise hors circuit.

Pictogramme de danger

Les systèmes de sécurité passifs tels que les airbags et les prétensionneurs de ceinture de sécurité sont encore alimentés par le réseau de bord 12 V.

Couper la batterie 12 V

1. Retirer le cache de la batterie 12 V.
2. Desserrer le câble moins de la batterie 12 V au niveau du raccord vissé et le protéger contre tout contact involontaire.

Pictogramme de danger

Les systèmes de sécurité passifs (airbags et prétensionneurs de ceinture de sécurité) sont désactivés.

4. Accès aux occupants

Lors de la désincarcération des occupants, les zones de la carrosserie fabriquées dans des aciers à haute résistance, ainsi que les composants des systèmes de retenue (en particulier les éléments pyrotechniques), doivent être pris en compte conformément aux indications figurant sur la page 1.

Réglage du siège (électrique)

Réglage du siège (électrique)

  • Légendes Symbole de VSG : verre de sécurité feuilleté
    VSG : verre de sécurité feuilleté
  • Légendes Symbole de ESG : verre de sécurité trempé
    ESG : verre de sécurité trempé
  • Légendes Symbole de ESG / VSG
    ESG / VSG

5. Énergie stockée / liquides / gaz / solides

Véhicule électrique
Inflammable
Dangereux pour la santé humaine
Corrosif
Toxicité aigüe
Pictogramme de danger

Tous les câbles haute tension sont pourvus d’une isolation de couleur orange.

6. En cas d'incendie

Pictogramme de Utiliser de l’eau pour éteindre l’incendie

Pour éteindre un feu de véhicule, utiliser de grandes quantités d’eau (H₂O).
Pour refroidir la batterie lithium-ion, utiliser de grandes quantités d’eau (H₂O).

Pictogramme de danger

Avertissement : réinflammation de la batterie

Pictogramme de Inflammable
Pictogramme de danger

En cas de fuite de liquide de refroidissement sur la batterie haute tension, la batterie peut devenir instable en raison d’une surcharge thermique. Vérifier la température de la batterie au moyen d’une caméra thermique infrarouge.

Pictogramme de Utiliser une caméra thermique infrarouge

7. En cas d'immersion

Il n’existe aucun risque que la carrosserie soit sous tension.
Après le dégagement / l’évacuation du véhicule :
1. Laisser l’eau s’écouler de l’habitacle.
2. Procéder à la désactivation du système haute tension (voir chapitre 3).

8. Remorquage / transport / stockage

Transporter le véhicule uniquement avec les deux essieux sur une dépanneuse ou un porte-voitures.
Garder les distances de sécurité avec les autres véhicules.
Pictogramme de danger

Avertissement: Allumage de la batterie possible

Pictogramme de Inflammable

9. Informations complémentaires importantes

Pour obtenir de plus amples informations, consulter le guide pour le remorquage de véhicules particuliers.

10. Explication des pictogrammes utilisés

  • Pictogramme de Véhicule électrique

    Véhicule électrique

  • Pictogramme de Signe générique d’avertissement

    Signe générique d’avertissement

  • Pictogramme de Avertissement, électricité

    Avertissement, électricité

  • Pictogramme de Inflammable

    Inflammable

  • Pictogramme de Dangereux pour la santé humaine

    Dangereux pour la santé humaine

  • Pictogramme de Corrosif

    Corrosif

  • Pictogramme de Toxicité aigüe

    Toxicité aigüe

  • Pictogramme de Utiliser de l’eau pour éteindre l’incendie

    Utiliser de l’eau pour éteindre l’incendie

  • Pictogramme de Utiliser une caméra thermique infrarouge

    Utiliser une caméra thermique infrarouge

  • Pictogramme de Capot

    Capot

  • Pictogramme de Eloigner la clé main-libre

    Eloigner la clé main-libre
