Mercedes-Benz Classe E 180 Type W214 berline, à partir de 2023

Pictogramme de l'entraînement Essence

  • Vue oblique avant gauche du véhicule
  • Vue oblique arrière droite du véhicule
Dessin au trait du véhicule avec marquage des éléments de sécurité et des points de secours.
  • Pictogramme de Airbag

    Airbag

  • Pictogramme de Générateur de gaz

    Générateur de gaz

  • Pictogramme de Prétensionneur de ceinture de sécurité

    Prétensionneur de ceinture de sécurité

  • Pictogramme de Unité de contrôle SRS

    Unité de contrôle SRS

  • Pictogramme de Système actif de protection piétons

    Système actif de protection piétons

  • Pictogramme de Vérin à gaz/ressort précontraint

    Vérin à gaz/ressort précontraint

  • Pictogramme de Batterie basse tension

    Batterie basse tension

  • Pictogramme de Essence réservoir à carburant

    Essence réservoir à carburant

Remarque: Pour obtenir de plus amples informations, veuillez consulter notre guide de réponse d’urgence.

1. Identification / reconnaissance

2. Immobilisation / stabilisation / levage

Frein de parking
Appuyer sur le bouton P sur le levier de vitesses (1). Le frein de parking est automatiquement activé.
Frein de stationnement
Frein de stationnement électrique (1)
  • Légendes Symbole de Points de levage adaptés
    Points de levage adaptés
  • Légendes Symbole de Points de stabilisation adaptés sur le côté
    Points de stabilisation adaptés sur le côté
Pictogramme de danger

Une déformation supplémentaire des longerons et du dessous de caisse pendant la désincarcération (p. ex. dans le cadre d’un étayage avec équipement hydraulique) doit être évitée.

3. Neutraliser les dangers directs / règles de sécurité

Couper le contact :

1. Appuyer sur le bouton START-STOP sans actionner le frein de service.
2. Conserver la clé de véhicule électronique à une distance d’au moins 5 m.

Pictogramme de danger

L’absence de bruits de moteur ne signifie pas forcément que le véhicule est à l’arrêt complet.

Pictogramme de danger

Un redémarrage est possible tant que le véhicule n’est pas mis hors service.

Couper la batterie 48 V

1. Retirer le cache de la batterie 48 V dans le compartiment moteur.
2. Desserrer le câble moins de la batterie 48 V au niveau du raccord vissé et le protéger contre tout contact involontaire.

Couper la batterie 12 V

1. Retirer le cache de la batterie 12 V dans le coffre.
2. Desserrer le câble moins de la batterie 12 V au niveau du raccord vissé et le protéger contre tout contact involontaire.

Pictogramme de danger

Les systèmes de sécurité passifs (airbags et prétensionneurs de ceinture de sécurité) sont désactivés.

4. Accès aux occupants

Lors de la sortie des occupants du véhicule, tenir compte des éléments des systèmes de retenue (en particulier les éléments pyrotechniques) conformément aux données de la page 1.

Introduire un objet plat, non métallique par en haut derrière la poignée de porte rentrée (1) et le pousser délicatement vers l’extérieur en faisant un effet de levier.

Introduire un objet plat, non métallique par en haut derrière la poignée de porte rentrée (1) et le pousser délicatement vers l’extérieur en faisant un effet de levier.

Passer la main derrière la poignée de porte (1) par en bas, tirer vers l’extérieur jusqu’à sentir une certaine résistance et maintenir cette position.

Passer la main derrière la poignée de porte (1) par en bas, tirer vers l’extérieur jusqu’à sentir une certaine résistance et maintenir cette position.

Réglage du volant

Réglage du volant

Réglage du siège (électrique)

Réglage du siège (électrique)

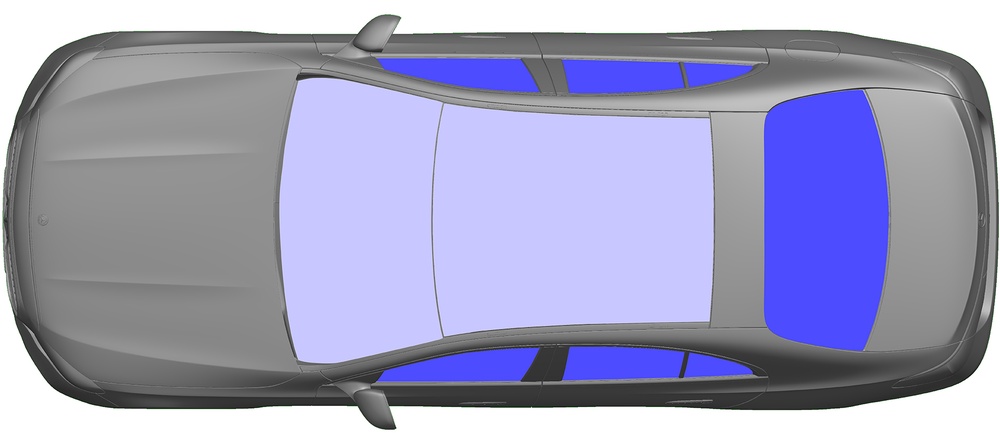

  • Légendes Symbole de VSG : verre de sécurité feuilleté
    VSG : verre de sécurité feuilleté
  • Légendes Symbole de ESG : verre de sécurité trempé
    ESG : verre de sécurité trempé

5. Énergie stockée / liquides / gaz / solides

Pictogramme de l'élément Pictogrammes des avertissements Description
Pictogramme de Batterie basse tension
Pictogramme de Inflammable
Pictogramme de Dangereux pour la santé humaine
Pictogramme de Corrosif
Pictogramme de Toxicité aigüe
Pictogramme de Explosif
12 V/ 48 V
Pictogramme de Essence réservoir à carburant
Pictogramme de Inflammable
Pictogramme de Dangereux pour la santé humaine
66 L
Pictogramme de Composant de climatisation
Pictogramme de Inflammable
Pictogramme de Dangereux pour la santé humaine
Pictogramme de Avertissement, basse température
630 ± 10 g

6. En cas d'incendie

Pictogramme de Utiliser de l’eau pour éteindre l’incendie
Pictogramme de Utiliser de la mousse sèche pour éteindre l’incendie
Pictogramme de Utiliser de la mousse pour éteindre l’incendie

Pour éteindre un feu de véhicule, utiliser de grandes quantités d’eau (H₂O).

7. En cas d'immersion

Il n’existe aucun risque que la carrosserie soit sous tension. Après le dégagement / l’évacuation du véhicule :
1. Laisser l’eau s’écouler de l’habitacle.
2. Procéder à la désactivation du réseau de bord 12 V / 48 V (voir chapitre 3).

8. Remorquage / transport / stockage

9. Informations complémentaires importantes

Pour obtenir de plus amples informations, consulter le guide pour le remorquage de véhicules particuliers.

10. Explication des pictogrammes utilisés

  • Pictogramme de Véhicule fonctionnant avec un carburant liquide du groupe 2

    Véhicule fonctionnant avec un carburant liquide du groupe 2

  • Pictogramme de Signe générique d’avertissement

    Signe générique d’avertissement

  • Pictogramme de Inflammable

    Inflammable

  • Pictogramme de Dangereux pour la santé humaine

    Dangereux pour la santé humaine

  • Pictogramme de Corrosif

    Corrosif

  • Pictogramme de Toxicité aigüe

    Toxicité aigüe

  • Pictogramme de Explosif

    Explosif

  • Pictogramme de Utiliser de l’eau pour éteindre l’incendie

    Utiliser de l’eau pour éteindre l’incendie

  • Pictogramme de Utiliser de la mousse sèche pour éteindre l’incendie

    Utiliser de la mousse sèche pour éteindre l’incendie

  • Pictogramme de Utiliser de la mousse pour éteindre l’incendie

    Utiliser de la mousse pour éteindre l’incendie

  • Pictogramme de Capot

    Capot

  • Pictogramme de Coffre

    Coffre

  • Pictogramme de Eloigner la clé main-libre

    Eloigner la clé main-libre

  • Pictogramme de Composant de climatisation

    Composant de climatisation

  • Pictogramme de Avertissement, basse température

    Avertissement, basse température
