Mercedes-AMG SL 63 S E PERFORMANCE Malli R232 Roadster, 2023 alkaen

Pictogramm des Antriebs Hybridi Bensiini

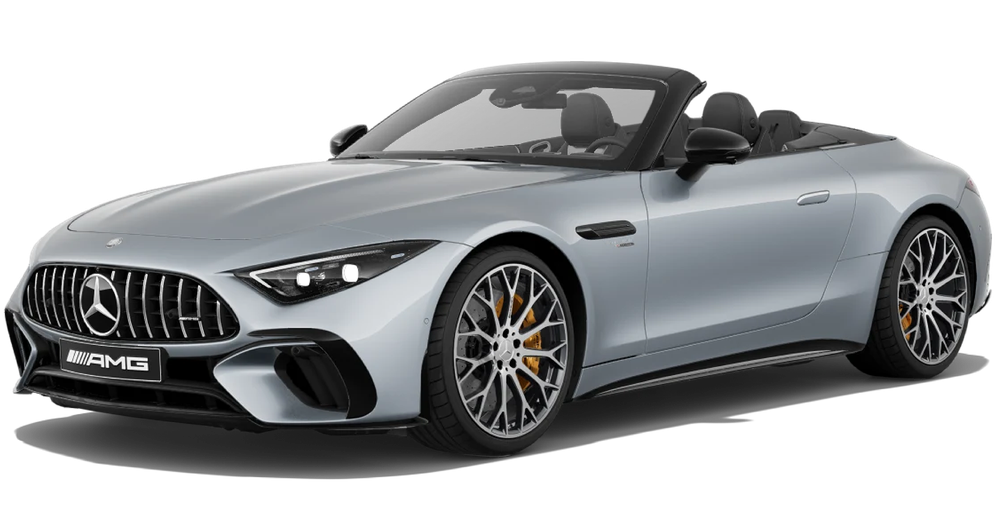

  • Schrägansicht des Fahrzeugs von vorne links

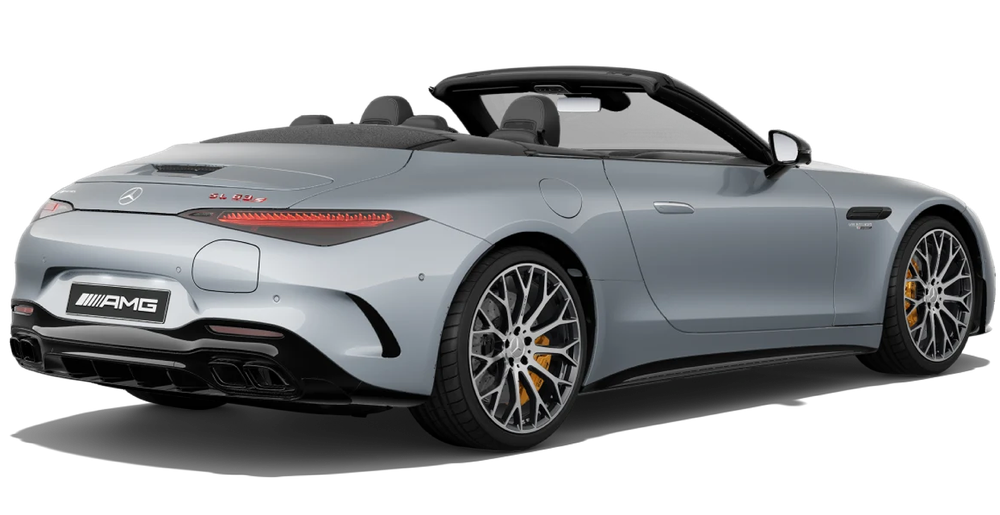

  • Schrägansicht des Fahrzeugs von hinten rechts

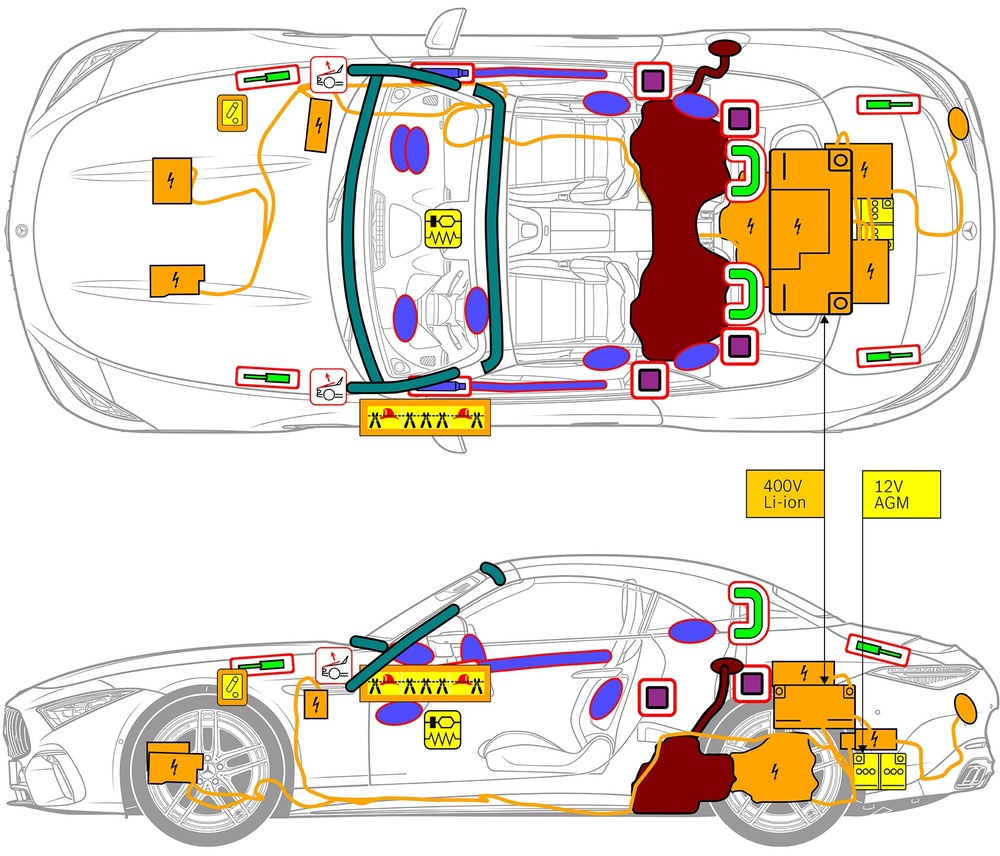

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogram for Turvatyyny

    Turvatyyny

  • Pictogram for Kaasugeneraattori

    Kaasugeneraattori

  • Pictogram for Turvavyön kiristin

    Turvavyön kiristin

  • Pictogram for SRS-ohjainlaite

    SRS-ohjainlaite

  • Pictogram for Aktiivinen jalankulkijasuojajärjestelmä

    Aktiivinen jalankulkijasuojajärjestelmä

  • Pictogram for Automaattinen ympäripyörähdyssuojajärjestelmä

    Automaattinen ympäripyörähdyssuojajärjestelmä

  • Pictogram for Kaasujousi / esijännitetty jousi

    Kaasujousi / esijännitetty jousi

  • Pictogram for Rakennevahvike

    Rakennevahvike

  • Pictogram for Matalajänniteakku

    Matalajänniteakku

  • Pictogram for Bensiini polttoainesäiliö

    Bensiini polttoainesäiliö

  • Pictogram for Korkeajänniteakku

    Korkeajänniteakku

  • Pictogram for Korkeajännitejohdot

    Korkeajännitejohdot

  • Pictogram for Korkeajännite Komponentit

    Korkeajännite Komponentit

  • Pictogram for Vaihtoehtoinen korkeajännitteen poiskytkentälaite

    Vaihtoehtoinen korkeajännitteen poiskytkentälaite

  • Pictogram for Korkeajännitteen katkaisukohta  (pienjännite-elementti)

    Korkeajännitteen katkaisukohta (pienjännite-elementti)

Ohje: Katso lisätietoja pelastusohjeestamme.

1. Ajoneuvon tunnistaminen/ identifiointi

2. Ajoneuvon sammuttaminen / stabilointi

Seisontajarru
Paina kytkintä P vaihteenvalitsimessa (1). Seisontajarru aktivoidaan automaattisesti.
Seisontajarru
Sähköinen seisontajarru (1)
  • Legend symbol for Soveltuvat nostopisteet
    Soveltuvat nostopisteet
  • Legend symbol for Soveltuvat vakautuspisteet sivulla
    Soveltuvat vakautuspisteet sivulla
  • Legend symbol for Korkeajänniteakku
    Korkeajänniteakku
Pictogram for danger

Kynnyksen ja pohjan lisävääntyminen pelastuksen aikana (esim. tuenta hydrauliikkavarusteilla) on vältettävä.

3. Ajoneuvon vaarattomaksi tekeminen

Kytke sytytysvirta pois päältä:

1. Paina START-STOP-painiketta painamatta käyttöjarrua.
2. Säilytä ajoneuvon sähköinen avain vähintään 5 metrin etäisyydellä.

Pictogram for danger

Moottorin äänien puuttuminen ei tarkoita, että ajoneuvo on kytketty pois päältä.

Pictogram for danger

Uudelleenkäynnistys on mahdollista ajoneuvon käytöstäpoistamiseen asti.

Korkeajännitejärjestelmän deaktivointi

Pictogram for danger

Korkeajännitejärjestelmä kytketään automaattisesi pois päältä sellaisten onnettomuuksien tapauksessa, joissa turvatyynyt ja turvavyönkiristimet laukeavat.

Kaikissa muissa tapauksissa korkeajännitejärjestelmä on deaktivoitava seuraavasti:

Vaihtoehto

Korkeajännitteen poiskytkentälaite

Korkeajännitteen poiskytkentälaite sijaitsee moottoritilassa etumatkustajan puolella.

(1) Vedä lukituksenavauksesta
(2) Paina lukituksenavaus alas
(3) Vedä kytkin ulos

Vaihtoehto

Vaihtoehtoinen korkeajännitteen poiskytkentälaite

Vaihtoehtoinen korkeajännitteen poiskytkentälaite sijaitsee sulakekotelon suojuksen alla kojelaudassa kuljettajan puolella.
Se on merkitty ohjekilvellä.

Poista suojus (1). Katkaise johto merkitystä kohdasta (2).

Pictogram for danger

Odota poiskytkennän jälkeen n. 20 sekuntia sen varmistamiseksi, ettei korkeajänniteverkossa ole enää jäännösjännitystä.

Pictogram for danger

Ajoneuvon 12 V:n sähköverkko syöttää edelleen virtaa passiivisille turvajärjestelmille, kuten turvatyynyille ja turvavyönkiristimille.

12 V:n akun kytkeminen irti

1. Poista 12 V:n akun suojus tavaratilasta.
2. Irrota 12 V:n akun miinusjohto ruuviliitännästä ja varmista tahattoman kosketuksen estämiseksi.

Pictogram for danger

Passiiviset turvajärjestelmät (turvatyynyt ja turvavyönkiristimet) deaktivoidaan.

4. Ajoneuvon sisällä olevien pelastaminen

Vapautettaessa ajoneuvossa olevia ihmisiä on otettava huomioon korin alueet, jotka ovat sitkeitä teräksiä, ja turvalaitejärjestelmän komponentit (erityisesti pyrotekniset elementit) sivulla 1 olevien tietojen mukaan.

Työnnä litteä, muuta ainetta kuin metallia oleva esine ylhäältä sisäänviedyn ovenkahvan (1) taakse ja väännä sitä hieman ulos.

Työnnä litteä, muuta ainetta kuin metallia oleva esine ylhäältä sisäänviedyn ovenkahvan (1) taakse ja väännä sitä hieman ulos.

Ota kiinni ovenkahvasta (1) alta, vedä vastukseen asti ulos ja pidä siinä.

Ota kiinni ovenkahvasta (1) alta, vedä vastukseen asti ulos ja pidä siinä.

Ohjauspyörän säätö

Ohjauspyörän säätö

Istuimen säätö (sähköinen)

Istuimen säätö (sähköinen)

  • Legend symbol for VSG: Laminoitu varmuuslasi
    VSG: Laminoitu varmuuslasi
  • Legend symbol for ESG: Karkaistu varmuuslasi
    ESG: Karkaistu varmuuslasi

5. Ajoneuvon käyttövoima, nesteet, kiinteät aineet

Pictogram of the element Pictograms of the warnings Description
Pictogram for Matalajänniteakku
Pictogram for Syttyvä
Pictogram for Syövyttävä
Pictogram for Herkästi räjähtävä
12 V
Pictogram for Korkeajänniteakku
Pictogram for Jännitevaara
Pictogram for Syttyvä
Pictogram for Terveydelle haitallinen
Pictogram for Syövyttävä
Pictogram for Välitön myrkyllisyys
Pictogram for Herkästi räjähtävä
400 V
Pictogram for Bensiini polttoainesäiliö
Pictogram for Syttyvä
Pictogram for Terveydelle haitallinen
70 L
Pictogram for Air-conditioning component
Pictogram for Syttyvä
Pictogram for Terveydelle haitallinen
Pictogram for Warning; low temperature
720 ± 10 g
Pictogram for danger

Kaikki korkeajännitejohdot on varustettu oranssilla eristyksellä.

6. Toimenpiteet tulipalon sattuessa

Pictogram for Sammuta vedellä

Käytä ajoneuvopalon sammuttamiseen suuria määriä vettä (H₂O).
Käytä litiumioniakun jäähdyttämiseen suuria määriä vettä (H₂O).

Pictogram for danger

Varoitus: Akun sytytys mahdollista

Pictogram for Syttyvä
Pictogram for danger

Jos korkeajänniteakusta tulee ulos jäähdytysainetta, siitä voi tulla termisen ylikuormituksen vuoksi epävakaa. Tarkasta akun lämpötila ip-lämpökamera.

Pictogram for Käytä IR-lämpökameraa

7. Toimenpiteet auton joutuessa hukuksiin

Ei ole vaaraa, että korissa olisi jännite.
Ajoneuvon pelastamisen jälkeen:
1. Anna veden virrata pois sisätilasta.
2. Deaktivoi korkeajännitejärjestelmä (katso luku 3).

8. Hinaaminen / Kuljetus / Varastointi

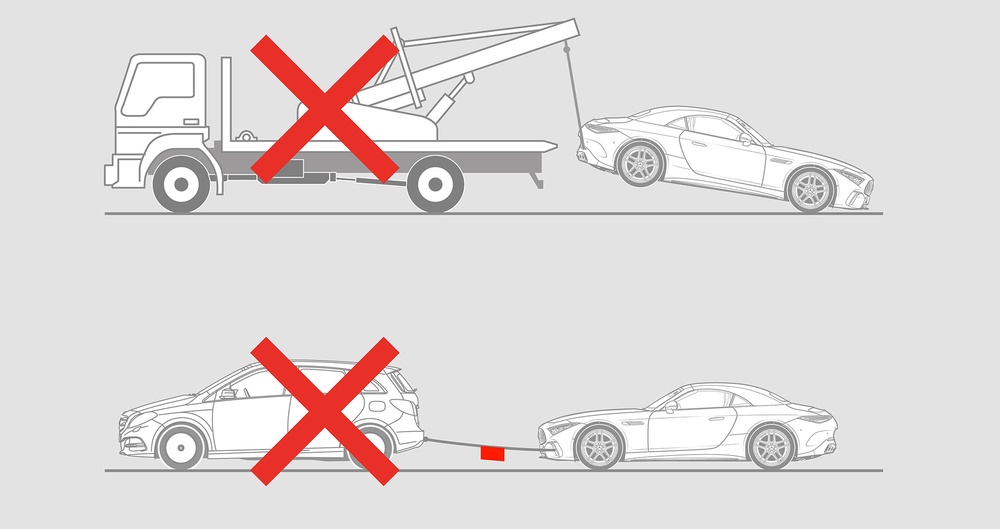

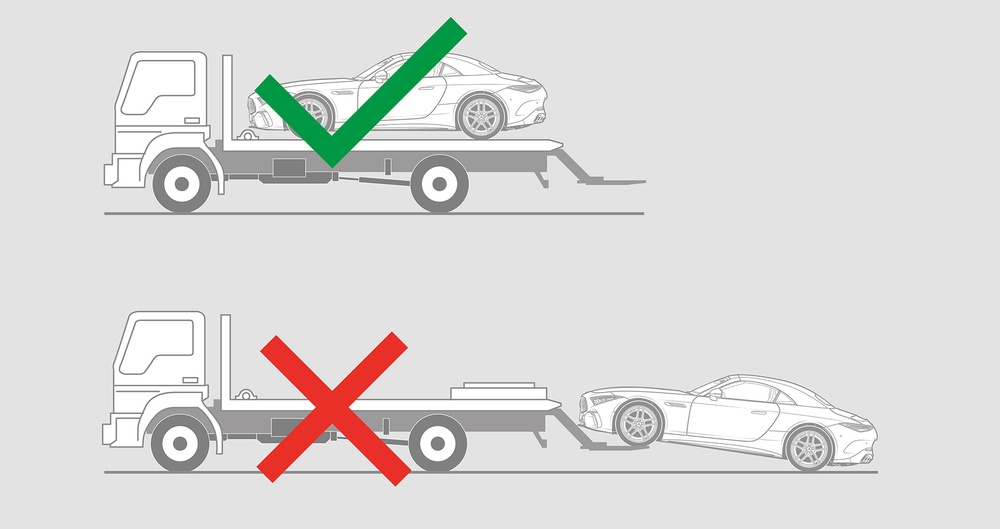

Kuljeta ajoneuvoa vain molemmat akselit hinausautossa tai autonkuljetusautossa.
Säilytä turvallisen etäisyyden päässä muista ajoneuvoista.
Pictogram for danger

Varoitus: Akun sytytys mahdollista

Pictogram for Syttyvä

9. Tärkeitä lisätietoja

Lisätietoja on kohdassa Ohjeet henkilöautojen hinauspalveluille.

10. Merkkien selitykset

  • Pictogram for Luokan 2 nestemäisillä polttoaineilla toimiva sähköhybridiauto

    Luokan 2 nestemäisillä polttoaineilla toimiva sähköhybridiauto

  • Pictogram for Vaara

    Vaara

  • Pictogram for Jännitevaara

    Jännitevaara

  • Pictogram for Syttyvä

    Syttyvä

  • Pictogram for Terveydelle haitallinen

    Terveydelle haitallinen

  • Pictogram for Syövyttävä

    Syövyttävä

  • Pictogram for Välitön myrkyllisyys

    Välitön myrkyllisyys

  • Pictogram for Herkästi räjähtävä

    Herkästi räjähtävä

  • Pictogram for Sammuta vedellä

    Sammuta vedellä

  • Pictogram for Käytä IR-lämpökameraa

    Käytä IR-lämpökameraa

  • Pictogram for Matkatavaratila

    Matkatavaratila

  • Pictogram for Smart-avaimen poistaminen

    Smart-avaimen poistaminen

  • Pictogram for Air-conditioning component

    Air-conditioning component

  • Pictogram for Warning; low temperature

    Warning; low temperature
