smart fortwo Typ A451 Cabriolet, 2012 - 2015

Pictogramm des Antriebs Elektrisch

  • Schrägansicht des Fahrzeugs von vorne links
  • Schrägansicht des Fahrzeugs von hinten rechts

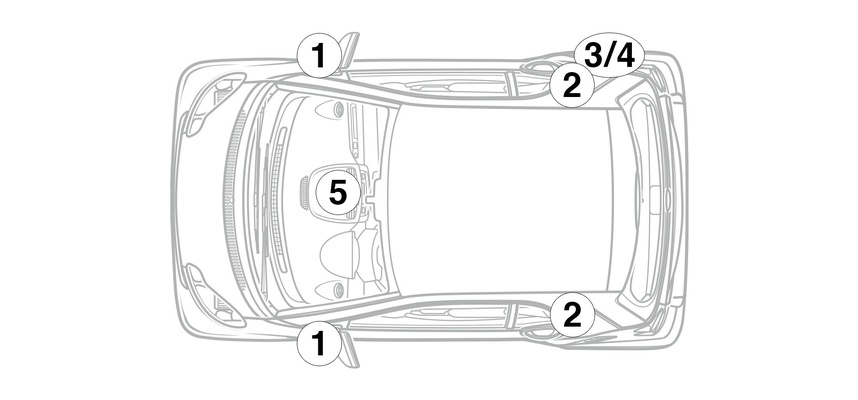

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Batterie 12 V

  • Hochvoltbatterie

  • Hochvolt-Abschaltvorrichtung

  • Pictogramm für Airbag

    Airbag

  • Pictogramm für Gurtstraffer

    Gurtstraffer

  • Pictogramm für Karosserieverstärkung

    Karosserieverstärkung

  • Pictogramm für Steuergerät Rückhaltesysteme

    Steuergerät Rückhaltesysteme

  • Pictogramm für Batterie 12 V

    Batterie 12 V

  • Pictogramm für Hochvolt-Batterie

    Hochvolt-Batterie

  • Pictogramm für Hochvolt-Komponenten

    Hochvolt-Komponenten

  • Pictogramm für Hochvoltabschaltvorrichtung

    Hochvoltabschaltvorrichtung

Hinweis: Weiterführende Informationen entnehmen Sie bitte unserem Rettungsleitfaden.

1. Identifizierung / Erkennung

3. Direkte Gefahren ausschalten / Sicherheitsbestimmungen

Deaktivierung des Hochvoltsystems

In allen anderen Fällen ist das Hochvoltsystem wie folgt zu deaktivieren:

Hochvoltabschaltvorrichtung

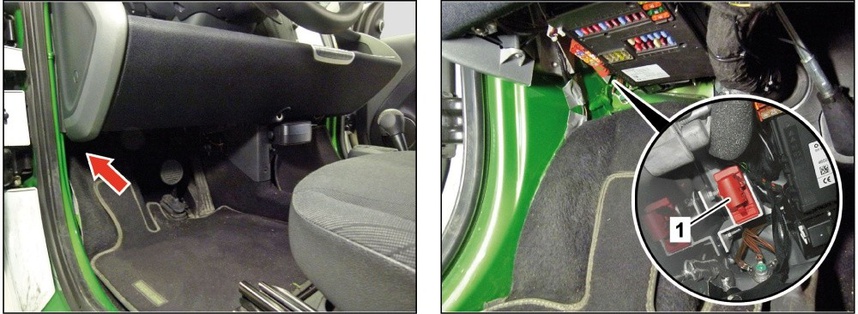

Die Hochvoltabschaltvorrichtung befindet sich an der Unterseite der Instrumententafel in Fahrtrichtung links.

Stecker (1) aus der Halterung ziehen

Pictogramm für Gefahr

Um sicherzustellen, dass im Hochspannungsnetz keine Restspannung mehr anliegt, ca. 20 Sekunden nach dem ausschalten warten.

Pictogramm für Gefahr

Die passiven Sicherheitssysteme wie Airbags und Gurtstraffer werden durch das 12-Volt-Bordnetz weiter mit Spannung versorgt.

12-V-Batterie abklemmen

1. Abdeckung der 12-Volt-Batterie entfernen.
2. Minuskabel der 12-Volt-Batterie an der Schraubverbindung lösen und gegen ungewollten Kontakt sichern.
