Mercedes-Benz B-Klasse 250e Tourer (W247), 2019 - 2022

Pictogramm des Antriebs Hybrid Benzin

  • Schrägansicht des Fahrzeugs von vorne links
  • Schrägansicht des Fahrzeugs von hinten rechts
Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogramm für Airbag

    Airbag

  • Pictogramm für Gasgenerator

    Gasgenerator

  • Pictogramm für Gurtstraffer

    Gurtstraffer

  • Pictogramm für SRS Steuergerät

    SRS Steuergerät

  • Pictogramm für Aktives Fußgängerschutz-System

    Aktives Fußgängerschutz-System

  • Pictogramm für Gasdruckdämpfer / vorgespannte Feder

    Gasdruckdämpfer / vorgespannte Feder

  • Pictogramm für Niedervolt-Batterie

    Niedervolt-Batterie

  • Pictogramm für Benzin Treibstofftank

    Benzin Treibstofftank

  • Pictogramm für Hochspannungsbatterie

    Hochspannungsbatterie

  • Pictogramm für Hochspannungskabel

    Hochspannungskabel

  • Pictogramm für Hochspannungskomponente

    Hochspannungskomponente

  • Pictogramm für Kabeltrennstelle

    Kabeltrennstelle

  • Pictogramm für Hochvolt-Trennung an Niedervolt-Trennstelle

    Hochvolt-Trennung an Niedervolt-Trennstelle

Hinweis: Weiterführende Informationen entnehmen Sie bitte unserem Rettungsleitfaden.

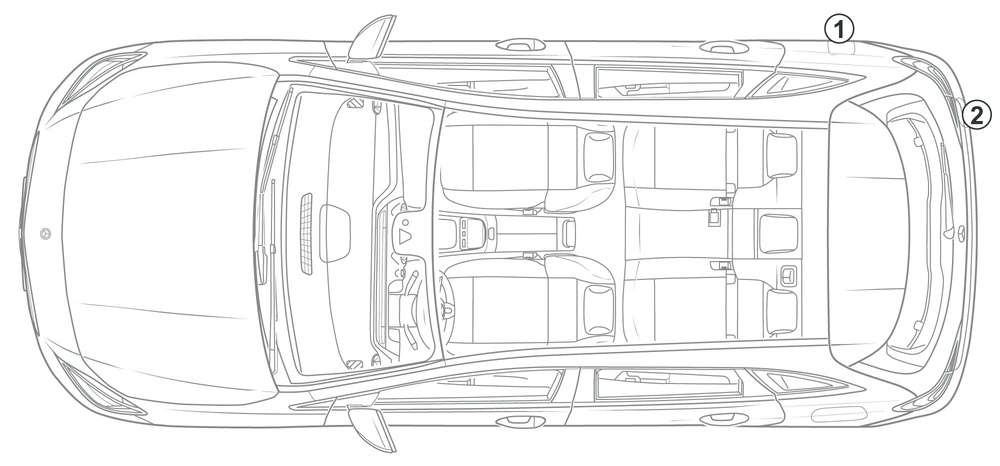

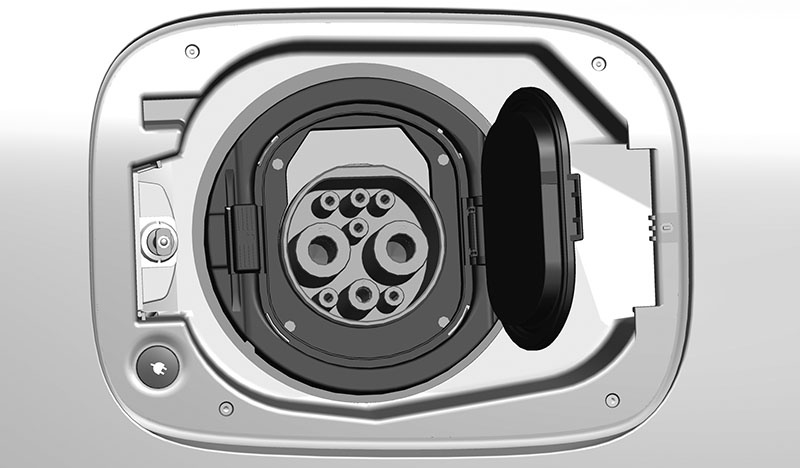

1. 确认/ 识别

3. 消除威胁/安全规章

停用高压系统

而在其他情况下,如下停用高压系统:

选项

高压断开装置

高压断开装置位于 副驾驶侧的发动机舱内。

(1) 拉动解锁装置
(2) 向下按下解锁装置
(3) 拉出开关

选项

备用高压断开装置

备用高压断开装置位于驾驶员侧驾驶舱的保险丝盒盖板下方。
备用高压断开装置用指示牌标记。

取掉盖板 (1)。在标记点 (2) 处切断电线。

电池低压

断开 12V 电池连接

1. 取掉发动机舱中的 12V 电池的盖板。
2. 松开螺栓连接上 12V 电池的负极电缆,并将其固定好,防止无意接触。

发动机罩
