Mercedes-Benz S-Klasse 450e Type W223 Personvogn, fra 2022

Piktogram af drev Hybrid Benzinae

  • Skrå visning af bilen forfra til venstre
  • Skrå visning af bilen bagfra til højre

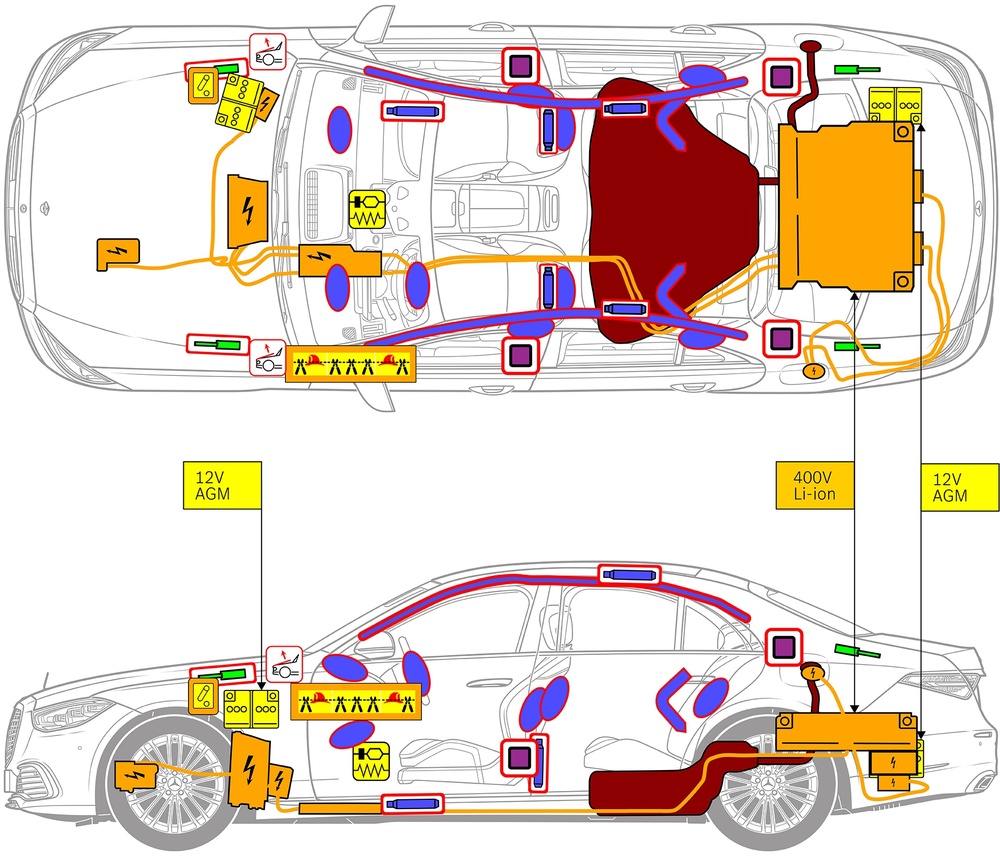

Stregtegning af bilen med markeringer af de sikkerhedsrelevante komponenter og redningspunkter.
  • Piktogram for Airbag

    Airbag

  • Piktogram for Gasgenerator

    Gasgenerator

  • Piktogram for Forspænder til sikkerhedssele

    Forspænder til sikkerhedssele

  • Piktogram for SRS kontrolenhed

    SRS kontrolenhed

  • Piktogram for Aktivt fodgængerbeskyttelsessystem

    Aktivt fodgængerbeskyttelsessystem

  • Piktogram for Gastryksdæmper/forspændt fjeder

    Gastryksdæmper/forspændt fjeder

  • Piktogram for Lavspændingsbatteri

    Lavspændingsbatteri

  • Piktogram for Benzinae brændstoftank

    Benzinae brændstoftank

  • Piktogram for Batteripakke, højspænding

    Batteripakke, højspænding

  • Piktogram for Højspændingskabel

    Højspændingskabel

  • Piktogram for Højspændingskomponent

    Højspændingskomponent

  • Piktogram for Kabelskæring

    Kabelskæring

  • Piktogram for Lavspændingsenhed, der afbryder højspænding

    Lavspændingsenhed, der afbryder højspænding

Bemærkning: For yderligere oplysninger henvises til vores redningsvejledning.

1. Identifikation / genkendelse

2. Immobilistering / Stabillisering / Løft

Parkeringsbremse
Tryk på kontakten P på gearvælgeren (1). Parkeringsbremsen aktiveres automatisk.
Håndbremse
Elektrisk håndbremse (1)
  • Forklaringer af symbol for Egnede løftepunkter
    Egnede løftepunkter
  • Forklaringer af symbol for Egnede stabiliseringspunkter på siden
    Egnede stabiliseringspunkter på siden
  • Forklaringer af symbol for Højvoltsbatteri
    Højvoltsbatteri
Piktogram for fare

Yderligere deformering af karme og undervogn under bjærgningen (f.eks. ved afstivning med hydraulisk udstyr) skal undgås.

3. Deaktivering særlige farer / sikkerhedsforskrifter

Slå tændingen fra:

1. Tryk på START-STOP-knappen uden at aktivere driftsbremsen.
2. Hold den elektroniske køretøjsnøgle i en afstand på mindst 5 m.

Piktogram for fare

Fraværet af motorlyde betyder ikke, at køretøjet er slukket.

Piktogram for fare

En genstart er mulig, indtil køretøjet tages ud af drift.

Deaktivering af højvoltssystemet

Piktogram for fare

I tilfælde af ulykker, hvor airbags og forspændere til sikkerhedssele udløses, slås højsvoltsystemet automatisk fra.

I alle andre tilfælde skal højvoltssystemet deaktiveres på følgende måde:

Mulighed

Højvoltsafbryder

Højvoltsafbryderen sidder i motorrummet i passagersiden.

(1) Træk i grebet til oplåsning
(2) Tryk grebet til oplåsning nedad
(3) Træk kontakten ud

Mulighed

Alternativ højvoltsafbryder

Den alternative højvoltsafbryder sidder under dækslet til sikringsboksen i cockpittet i førersiden.
Den er afmærket.

Fjern dækslet (1). Skær ledningen over ved det markerede punkt (2).

Piktogram for fare

For at sikre, at der ikke er restspænding i højspændingsnettet, skal du vente cirka 20 sekunder efter afbrydelsen.

Piktogram for fare

De passive sikkerhedssystemer såsom airbags og forspændere til sikkerhedssele forsynes fortsat med strøm fra 12-voltsledningsnettet.

Afbryd 12 V-batteriet

1. Fjern dækslet til 12-voltsbatteriet i motorrum.
2. Løsn minuskablet på 12-voltsbatteriet ved skrueforbindelsen, og sikr det mod utilsigtet kontakt.

Afbryd 12 V-batteriet

1. Fjern dækslet til 12-voltsbatterierne i bagagerummet.
2. Løsn minuskablet på 12-voltsbatteriet ved skrueforbindelsen, og sikr det mod utilsigtet kontakt.

Piktogram for fare

De passive sikkerhedssystemer (airbags og forspændere til sikkerhedssele) deaktiveres.

4. Adgangveje til tilskadekommende

Ved frigørelse af personerne i bilen skal der tages hensyn til komponenterne i sikkerhedssystemerne (især pyrotekniske elementer) i overensstemmelse med angivelserne på side 1.

Skub en flad, ikke-metallisk genstand ned bag det tilbagetrukne dørhåndtag (1) ovenfra, og træk det let udad.

Skub en flad, ikke-metallisk genstand ned bag det tilbagetrukne dørhåndtag (1) ovenfra, og træk det let udad.

Ræk ind bag dørhåndtaget (1) nedefra og træk udad, indtil du mærker modstand og hold det der.

Ræk ind bag dørhåndtaget (1) nedefra og træk udad, indtil du mærker modstand og hold det der.

Ratindstilling

Ratindstilling

Sædeindstilling (elektrisk)

Sædeindstilling (elektrisk)

  • Forklaringer af symbol for VSG: lamineret sikkerhedsglas
    VSG: lamineret sikkerhedsglas
  • Forklaringer af symbol for ESG: hærdet glas
    ESG: hærdet glas

5. Oplagret energi / væsker / gasser / faste stoffer

Piktogram af element Piktogrammer af advarsler Beskrivelse
Piktogram for Batterispænding lavt
Piktogram for Brandfarligt
Piktogram for Ætsende
Piktogram for Eksplosiv
12 V
Piktogram for Batteripakke, højspænding
Piktogram for Advarsel, elektricitet
Piktogram for Brandfarligt
Piktogram for Farligt for menneskers sundhed
Piktogram for Ætsende
Piktogram for Akut toksicitet
Piktogram for Eksplosiv
400 V
Piktogram for Benzinae brændstoftank
Piktogram for Brandfarligt
Piktogram for Farligt for menneskers sundhed
67 L
Piktogram for Klimaanlæg
Piktogram for Brandfarligt
Piktogram for Farligt for menneskers sundhed
Piktogram for Advarsel; lav temperatur
710 ± 10 g
Piktogram for fare

Alle højvoltsledninger er forsynet med en orangefarvet isolering.

6. I tilfælde af brand

Piktogram for Brug vand til at slukke ilden

Brug store mængder vand (H₂O), når en køretøjsbrand skal slukkes.
Brug store mængder vand (H₂O) til at afkøle li-ion-batteriet.

Piktogram for fare

Advarsel: Tænding af batteriet muligt

Piktogram for Brandfarligt
Piktogram for fare

Hvis kølemiddel lækker fra højvoltsbatteriet, kan det blive ustabilt på grund af termisk overbelastning. Kontrollér batteriets temperatur med et IR-varmefølsomt kamera.

Piktogram for Brug termisk infrarødt kamera

7. I vand

Der er ingen fare ved, at der er spænding på karrosseriet.
Efter bjærgning af køretøjet:
1. Lad vandet løbe ud af kabinen.
2. Påbegynd deaktivering af højvoltssystemet (se kapitel 3).

8. Bugsering / transport / opbevaring

Transportér kun køretøjet med begge hjulsæt på et bugseringskøretøj eller en autotransporter.
Opbevaring i sikker afstand af andre køretøjer.
Piktogram for fare

Advarsel: Tænding af batteriet muligt

Piktogram for Brandfarligt

9. Vigtige ekstra oplysninger

Yderligere oplysninger findes i Vejledning for bjærgningsfirmaer, personvogne.

10. Piktogram information

  • Piktogram for Hybrid elektrisk køretøj på brændstof i klasse 2

    Hybrid elektrisk køretøj på brændstof i klasse 2

  • Piktogram for Generelt advarselsskilt

    Generelt advarselsskilt

  • Piktogram for Advarsel, elektricitet

    Advarsel, elektricitet

  • Piktogram for Brandfarligt

    Brandfarligt

  • Piktogram for Farligt for menneskers sundhed

    Farligt for menneskers sundhed

  • Piktogram for Ætsende

    Ætsende

  • Piktogram for Akut toksicitet

    Akut toksicitet

  • Piktogram for Eksplosiv

    Eksplosiv

  • Piktogram for Brug vand til at slukke ilden

    Brug vand til at slukke ilden

  • Piktogram for Brug termisk infrarødt kamera

    Brug termisk infrarødt kamera

  • Piktogram for Motorhjelm

    Motorhjelm

  • Piktogram for Bagagerum

    Bagagerum

  • Piktogram for Fjern smart nøgle

    Fjern smart nøgle

  • Piktogram for Klimaanlæg

    Klimaanlæg

  • Piktogram for Advarsel; lav temperatur

    Advarsel; lav temperatur
