Mercedes-Benz B-Klasse 250e Type N242 Tourer, 2014 - 2017

Pictogramm des Antriebs Elektrisk

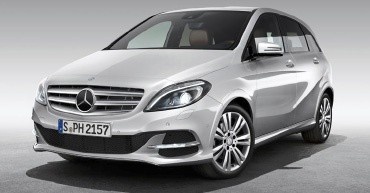

  • Schrägansicht des Fahrzeugs von vorne links

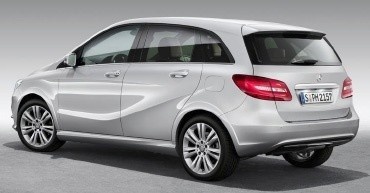

  • Schrägansicht des Fahrzeugs von hinten rechts

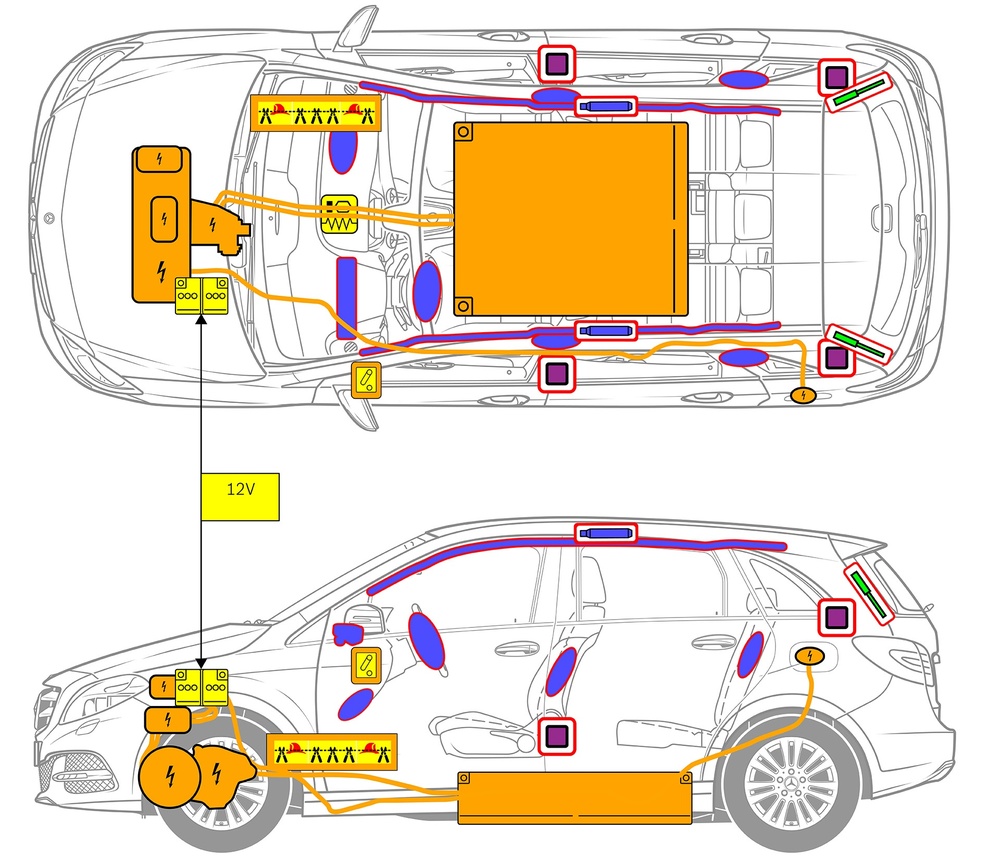

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogram for Airbag

    Airbag

  • Pictogram for Gasgenerator

    Gasgenerator

  • Pictogram for Forspænder til sikkerhedssele

    Forspænder til sikkerhedssele

  • Pictogram for SRS kontrolenhed

    SRS kontrolenhed

  • Pictogram for Gastryksdæmper/forspændt fjeder

    Gastryksdæmper/forspændt fjeder

  • Pictogram for Lavspændingsbatteri

    Lavspændingsbatteri

  • Pictogram for Batteripakke, højspænding

    Batteripakke, højspænding

  • Pictogram for Højspændingskabel

    Højspændingskabel

  • Pictogram for Højspændingskomponent

    Højspændingskomponent

  • Pictogram for Kabelskæring

    Kabelskæring

  • Pictogram for Lavspændingsenhed, der afbryder højspænding

    Lavspændingsenhed, der afbryder højspænding

Bemærkning: For yderligere oplysninger henvises til vores redningsvejledning.

1. Identifikation / genkendelse

3. Deaktivering særlige farer / sikkerhedsforskrifter

Deaktivering af højvoltssystemet

I alle andre tilfælde skal højvoltssystemet deaktiveres på følgende måde:

Mulighed

Højvoltsafbryder

Højvoltsfrakoblingsenheden er placeret til venstre set i kørselsretningen bag instrumentpanelets sidebeklædning.

Fjern instrumentpanelets sidebeklædning (1) / træk stikket (2) af

Mulighed

Alternativ højvoltsafbryder

Den alternative højvoltsfrakoblingsenhed sidder under fodrumsafdækningen i passagersiden. Den er mærket med en mærkat.

Klap fodrumsafdækningen (1) bagud/klip ledningen over på den markerede position (2)

Pictogram for danger

For at sikre, at der ikke er restspænding i højspændingsnettet, skal du vente cirka 20 sekunder efter afbrydelsen.

Pictogram for danger

De passive sikkerhedssystemer såsom airbags og forspændere til sikkerhedssele forsynes fortsat med strøm fra 12-voltsledningsnettet.

Afbryd 12 V-batteriet

1. Fjern dækslet til 12-voltsbatteriet i motorrum.
2. Løsn minuskablet på 12-voltsbatteriet ved skrueforbindelsen, og sikr det mod utilsigtet kontakt.
