Mercedes-Benz CLE Coupé (C236), fra 2023

Piktogram af drev Diesel Piktogram af drev Benzinae

  • Skrå visning af bilen forfra til venstre
  • Skrå visning af bilen bagfra til højre

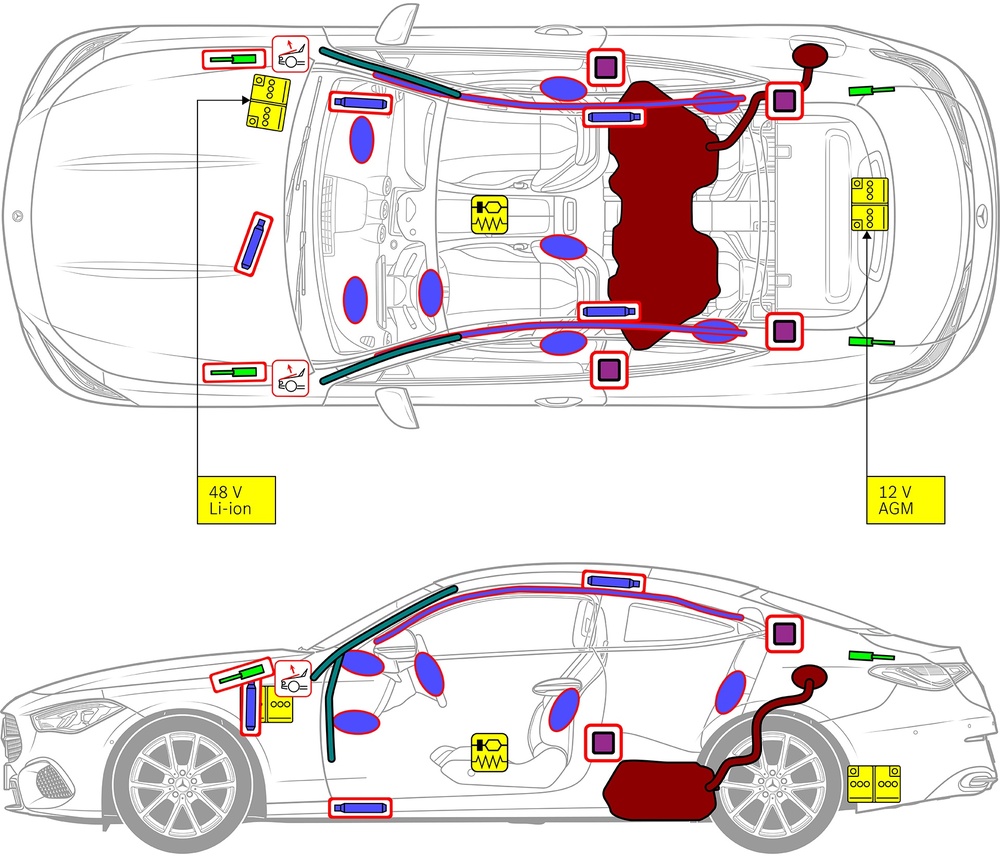

Stregtegning af bilen med markeringer af de sikkerhedsrelevante komponenter og redningspunkter.
  • Piktogram for Airbag

    Airbag

  • Piktogram for Gasgenerator

    Gasgenerator

  • Piktogram for Forspænder til sikkerhedssele

    Forspænder til sikkerhedssele

  • Piktogram for SRS kontrolenhed

    SRS kontrolenhed

  • Piktogram for Aktivt fodgængerbeskyttelsessystem

    Aktivt fodgængerbeskyttelsessystem

  • Piktogram for Gastryksdæmper/forspændt fjeder

    Gastryksdæmper/forspændt fjeder

  • Piktogram for Strukturforstærkning

    Strukturforstærkning

  • Piktogram for Lavspændingsbatteri

    Lavspændingsbatteri

  • Piktogram for Benzinae brændstoftank

    Benzinae brændstoftank

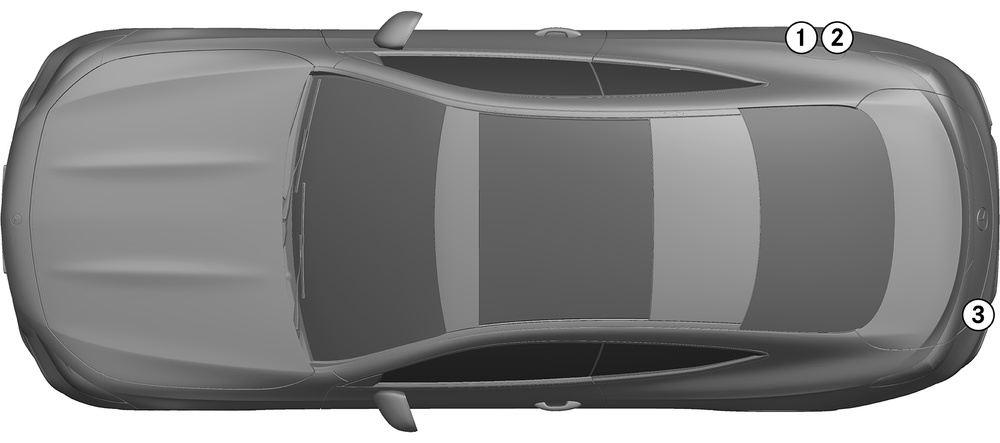

1. Identifikation / genkendelse

2. Immobilistering / Stabillisering / Løft

Parkeringsbremse
Tryk på kontakten P på gearvælgeren (1). Parkeringsbremsen aktiveres automatisk.
Håndbremse
Elektrisk håndbremse (1)
  • Forklaringer af symbol for Egnede løftepunkter
    Egnede løftepunkter
  • Forklaringer af symbol for Egnede stabiliseringspunkter på siden
    Egnede stabiliseringspunkter på siden

3. Deaktivering særlige farer / sikkerhedsforskrifter

Slå tændingen fra:

1. Tryk på START-STOP-knappen uden at aktivere driftsbremsen.
2. Hold den elektroniske køretøjsnøgle i en afstand på mindst 5 m.

Afbryd 12 V-batteriet

1. Fjern dækslet til 12-voltsbatterierne i bagagerummet.
2. Løsn minuskablet på 12-voltsbatteriet ved skrueforbindelsen, og sikr det mod utilsigtet kontakt.

Piktogram for fare

De passive sikkerhedssystemer (airbags og selestrammere) bliver deaktiveret, når klemmerne tages af 12 V-batteriet

Piktogram for fare

10 sekunder efter, at klemmerne er taget af 12 V-batteriet, deaktiveres 48 V-systemet automatisk

Afbryd 48-V-batteriet

1. Løsn minuskablet på 48-voltsbatteriet ved skrueforbindelsen, og sikr det mod utilsigtet kontakt.

4. Adgangveje til tilskadekommende

Ved bjærgning af passagerer skal der tages hensyn til områderne på karrosseriet af højstyrkestål og komponenterne i sikkerhedsselesystemerne (især pyrotekniske elementer) som vist på side 1.

Ratindstilling

Ratindstilling

Sædeindstilling (elektrisk)

Sædeindstilling (elektrisk)

Klapbart forsæderyglæn

Klapbart forsæderyglæn

  • Forklaringer af symbol for VSG: lamineret sikkerhedsglas
    VSG: lamineret sikkerhedsglas
  • Forklaringer af symbol for ESG: hærdet glas
    ESG: hærdet glas

5. Oplagret energi / væsker / gasser / faste stoffer

Piktogram af element Piktogrammer af advarsler Beskrivelse
Piktogram for Batterispænding lavt
Piktogram for Brandfarligt
Piktogram for Farligt for menneskers sundhed
Piktogram for Ætsende
Piktogram for Akut toksicitet
Piktogram for Eksplosiv
48 V Li-ion
Piktogram for Batterispænding lavt
Piktogram for Brandfarligt
Piktogram for Ætsende
Piktogram for Eksplosiv
12 V AGM
Piktogram for Benzinae brændstoftank
Piktogram for Brandfarligt
Piktogram for Farligt for menneskers sundhed
66 L
Piktogram for Diesel brændstoftank
Piktogram for Brandfarligt
Piktogram for Farligt for menneskers sundhed
66 L
Piktogram for Klimaanlæg
Piktogram for Brandfarligt
Piktogram for Farligt for menneskers sundhed
Piktogram for Advarsel; lav temperatur
570 ± 10 g

6. I tilfælde af brand

Piktogram for Brug vand til at slukke ilden

Brug store mængder vand (H₂O), når en køretøjsbrand skal slukkes.
Brug store mængder vand (H₂O) til at afkøle li-ion-batteriet.

Piktogram for fare

Advarsel: Tænding af batteriet muligt

Piktogram for Brandfarligt

7. I vand

Der er ingen fare ved, at der er spænding på karrosseriet. Efter bjærgning af køretøjet:
1. Lad vandet løbe ud af kabinen.
2. Påbegynd deaktivering af 12-/48-voltsledningsnettet (se kapitel 3).

8. Bugsering / transport / opbevaring

9. Vigtige ekstra oplysninger

Yderligere oplysninger findes i Vejledning for bjærgningsfirmaer, personvogne.


Bemærkning: For yderligere oplysninger henvises til vores redningsvejledning.

10. Piktogram information

  • Piktogram for Køretøj på brændstof i klasse 1

    Køretøj på brændstof i klasse 1

  • Piktogram for Køretøj på brændstof i klasse 2

    Køretøj på brændstof i klasse 2

  • Piktogram for Generelt advarselsskilt

    Generelt advarselsskilt

  • Piktogram for Brandfarligt

    Brandfarligt

  • Piktogram for Farligt for menneskers sundhed

    Farligt for menneskers sundhed

  • Piktogram for Ætsende

    Ætsende

  • Piktogram for Akut toksicitet

    Akut toksicitet

  • Piktogram for Eksplosiv

    Eksplosiv

  • Piktogram for Brug vand til at slukke ilden

    Brug vand til at slukke ilden

  • Piktogram for Brug tørt skum til at slukke ilden

    Brug tørt skum til at slukke ilden

  • Piktogram for Brug vådt skum til at slukke ilden

    Brug vådt skum til at slukke ilden

  • Piktogram for Motorhjelm

    Motorhjelm

  • Piktogram for Bagagerum

    Bagagerum

  • Piktogram for Fjern smart nøgle

    Fjern smart nøgle

  • Piktogram for Klimaanlæg

    Klimaanlæg

  • Piktogram for Advarsel; lav temperatur

    Advarsel; lav temperatur
