GLE 500e Tip 166 Off-Roader, 2015 - 2018

Tahrik piktogramı Hibrit Dizel Tahrik piktogramı Hibrit Benzin

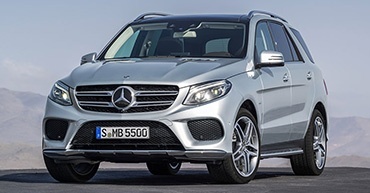

  • Aracın sol ön taraftan eğik görünümü

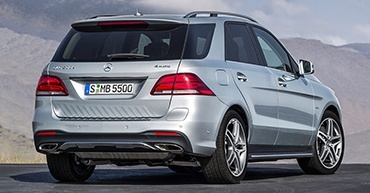

  • Aracın sağ arka taraftan eğik görünümü

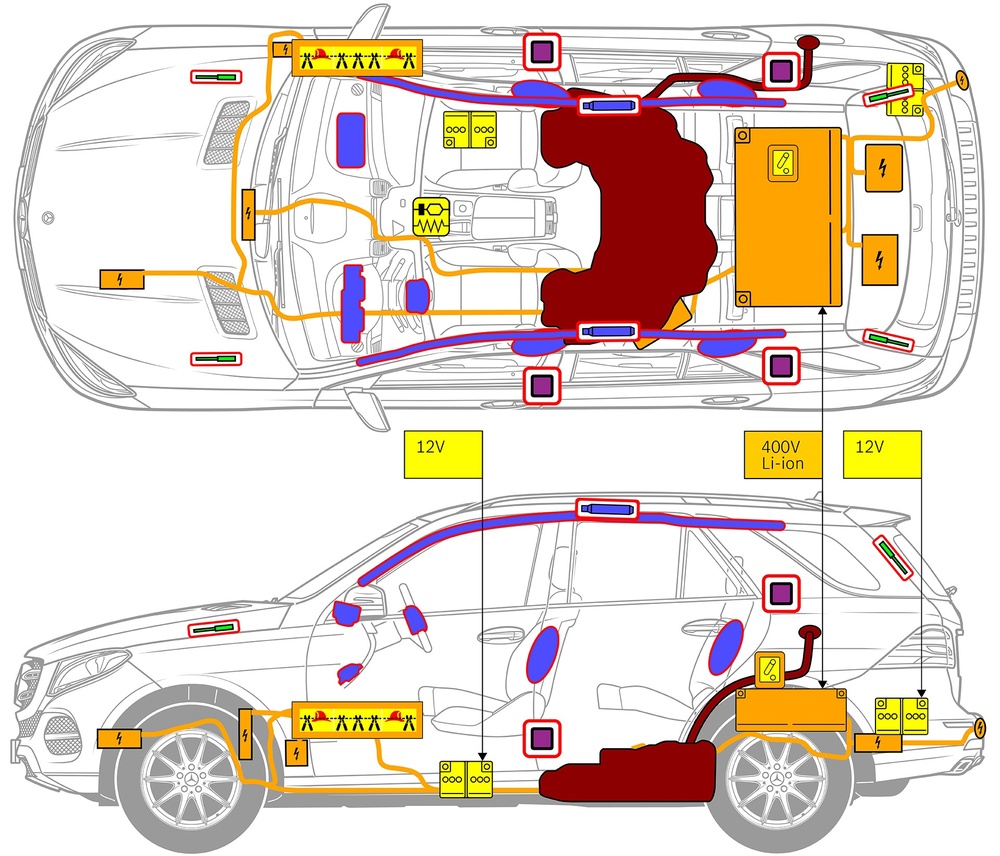

Güvenlikle ilgili bileşenlerin ve kurtarma noktalarının işaretlerini içeren aracın çizgili çizimi.
  • Şunun için piktogram Hava yastığı

    Hava yastığı

  • Şunun için piktogram Gaz jeneratörü

    Gaz jeneratörü

  • Şunun için piktogram Kemer gerdiriciler

    Kemer gerdiriciler

  • Şunun için piktogram SRS kumanda kutusu

    SRS kumanda kutusu

  • Şunun için piktogram Gaz basınçlı amortisör/Ön gerilimli yay

    Gaz basınçlı amortisör/Ön gerilimli yay

  • Şunun için piktogram Alçak voltajlı akü

    Alçak voltajlı akü

  • Şunun için piktogram Benzin yakıt deposu

    Benzin yakıt deposu

  • Şunun için piktogram Yüksek voltajlı akü

    Yüksek voltajlı akü

  • Şunun için piktogram Yüksek voltaj kablosu

    Yüksek voltaj kablosu

  • Şunun için piktogram Yüksek voltaj bileşeni

    Yüksek voltaj bileşeni

  • Şunun için piktogram Alternatif yüksek gerilim kapatma düzeneği

    Alternatif yüksek gerilim kapatma düzeneği

  • Şunun için piktogram Yüksek gerilim ayırma noktası  (alçak gerilim elemanı)

    Yüksek gerilim ayırma noktası (alçak gerilim elemanı)

Not: Daha fazla bilgi için lütfen Kurtarma Kılavuzu'muza bakınız.

1. Araç tanımı / tanımlama

3. Doğrudan tehlikelerin ortadan kaldırılması / güvenlik düzenlemeleri

Yüksek gerilim sisteminin etkinliğinin kaldırılması

Diğer tüm durumlarda, yüksek gerilim sistemi aşağıdaki şekilde devre dışı bırakılmalıdır:

Seçenek

Yüksek gerilim kapatma düzeneği

Yüksek voltaj kapatma tertibatı; bagajda, yüksek voltajlı akü muhafaza kapağının altında bulunmaktadır.

(1) Kilit açma tertibatını çekin
(2) Kilit açma tertibatını aşağıya doğru bastırın
(3) Şalteri dışarı çekin

Seçenek

Alternatif yüksek gerilim kapatma düzeneği

Alternatif yüksek voltaj kapatma tertibatı; sağ taraftaki A direğinin alt kısmında, muhafaza kapağının arkasında bulunmaktadır. Bir hatırlatma etiketi ile işaretlenmiştir.

Kapağını (1) çıkartın / Kabloyu işaretli yerden (2) kesin

Tehlike için piktogram

Yüksek gerilim şebekesinde artık gerilim kalmadığından emin olmak için, kapattıktan sonra yakl. 20 saniye bekleyin.

Tehlike için piktogram

Hava yastıkları ve emniyet kemeri gerdiricileri gibi pasif güvenlik sistemlerine 12 Volt araç elektrik sisteminden gerilim beslemesi yapılmasına devam edilir.

12 V akünün ayrılması

1. 12 Volt akünün kapağının çıkartılması.
2. 12 Volt akünün eksi kablosunu vidalı bağlantıdan sökün ve yanlışlıkla temasa karşı emniyete alın.
