Mercedes-Benz CLA 180 Tipo C118 Coupé, a partir de 2019

Pictograma do acionamento Gasolina

  • Vista oblíqua do veículo da parte dianteira esquerda
  • Vista oblíqua do veículo da parte traseira direita

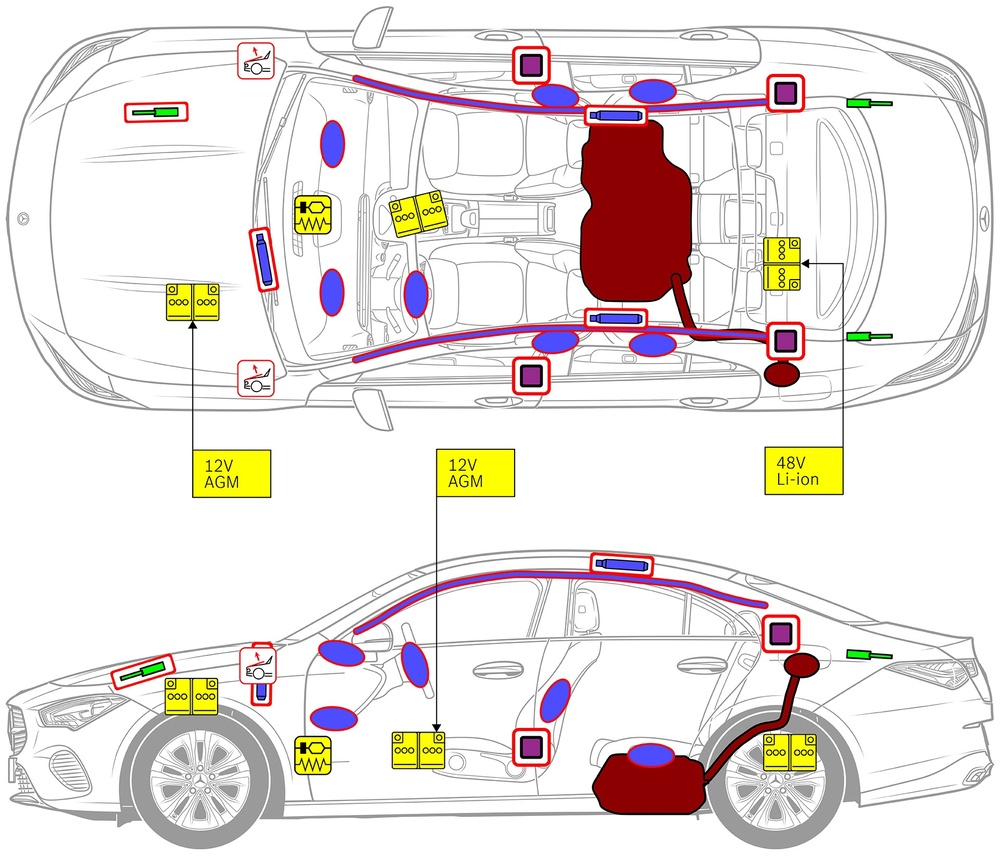

Desenho de linha do veículo com marcações dos componentes relevantes para a segurança e pontos de resgate.
  • Pictograma para Airbag

    Airbag

  • Pictograma para Gerador de gás

    Gerador de gás

  • Pictograma para Pré-tensionadores do cinto de segurança

    Pré-tensionadores do cinto de segurança

  • Pictograma para Módulo de comando SRS

    Módulo de comando SRS

  • Pictograma para Sistema de proteção de pedestres ativo

    Sistema de proteção de pedestres ativo

  • Pictograma para Mola de pressão a gás/mola pré-tensionada

    Mola de pressão a gás/mola pré-tensionada

  • Pictograma para Bateria de baixa voltagem

    Bateria de baixa voltagem

  • Pictograma para Reservatório de combustível gasolina

    Reservatório de combustível gasolina

Indicação: Para informações adicionais, favor consultar o nosso guia de salvamento.

1. Identificação / reconhecimento

2. Imobilização / estabilização / levantamento

Freio de estacionamento
Pressionar o interruptor P na alavanca seletora (1).
O freio de estacionamento é ativado automaticamente.
Freio de estacionamento
Freio de estacionamento elétrico (1)
  • Símbolo de legenda para Pontos de elevação adequados
    Pontos de elevação adequados
  • Símbolo de legenda para Pontos de estabilização adequados na lateral
    Pontos de estabilização adequados na lateral
Pictograma de perigo

Deve-se evitar uma deformação adicional das soleiras e do lado inferior do assoalho durante o resgate (por exemplo, por meio de suporte com equipamento hidráulico).

3. Neutralização dos principais perigos / regras de segurança

Desligar a ignição:

1. Pressionar a tecla START-STOP sem acionar o freio de serviço.
2. Manter a chave eletrônica do veículo em uma distância de pelo menos 5 m.

Pictograma de perigo

A ausência de ruídos do motor não significa que o veículo está desligado.

Pictograma de perigo

Uma nova partida é possível até que o veículo seja descomissionado.

Desconectar a bateria de 12 V

1. Remover a cobertura da bateria de 12 V.
2. Soltar o cabo negativo da bateria de 12 V na união roscada e proteger contra contato não intencional.

Desconectar a bateria de 48 V

1. Remover a cobertura da bateria de 48 V no porta-malas.
2. Soltar o cabo negativo da bateria de 48 V na união roscada e proteger contra contato não intencional.

Pictograma de perigo

Os sistemas de segurança passivos (airbags e pré-tensionadores dos cintos de segurança) são desativados.

4. Acesso aos ocupantes

Para a liberação dos ocupantes do veículo, devem ser levados em conta os componentes dos sistemas de retenção (principalmente elementos pirotécnicos) conforme as indicações na página 1.

Ajuste da coluna de direção

Ajuste da coluna de direção

Ajuste do banco (mecânico)

Ajuste do banco (mecânico)

Ajuste do banco (elétrico)

Ajuste do banco (elétrico)

  • Símbolo de legenda para VSG: vidro de segurança laminado
    VSG: vidro de segurança laminado
  • Símbolo de legenda para ESG: vidro temperado
    ESG: vidro temperado

5. Armazenamento de energia / líquidos / gases / sólidos

Pictograma do elemento Pictogramas de advertências Descrição
Pictograma para Bateria de baixa voltagem
Pictograma para Inflamável
Pictograma para Prejudicial à saúde
Pictograma para Corrosivo
Pictograma para Toxicidade aguda
Pictograma para Explosivo
12 V/ 48 V
Pictograma para Reservatório de combustível  gasolina
Pictograma para Inflamável
Pictograma para Prejudicial à saúde
43 L
Pictograma para Sistema de ar-condicionado
Pictograma para Inflamável
Pictograma para Prejudicial à saúde
Pictograma para Perigo, baixa temperatura
530 ± 10 g

6. Em caso de incêndio

Pictograma para Extinguir com água
Pictograma para Extinguir com espuma seca
Pictograma para Extinguir com espuma úmida

Usar grandes quantidades de água (H₂O) para extinguir um incêndio em um veículo.

7. Em caso de submersão

Não há risco de aplicação de tensão à carroceria. Após a recuperação do veículo:
1. Deixar a água escoar para fora do compartimento interno do veículo.
2. Iniciar a desativação da rede de bordo de 12 V/48 V (consulte o capítulo 3).

8. Reboque / transporte / parqueamento

9. Informação adicional importante

Outras informações podem ser encontradas no "Guia de serviços de reboque de carros".

10. Explicação dos pictogramas usados

  • Pictograma para Veículo com combustíveis líquidos da classe 2

    Veículo com combustíveis líquidos da classe 2

  • Pictograma para Perigo

    Perigo

  • Pictograma para Inflamável

    Inflamável

  • Pictograma para Prejudicial à saúde

    Prejudicial à saúde

  • Pictograma para Corrosivo

    Corrosivo

  • Pictograma para Toxicidade aguda

    Toxicidade aguda

  • Pictograma para Explosivo

    Explosivo

  • Pictograma para Extinguir com água

    Extinguir com água

  • Pictograma para Extinguir com espuma seca

    Extinguir com espuma seca

  • Pictograma para Extinguir com espuma úmida

    Extinguir com espuma úmida

  • Pictograma para Porta-malas

    Porta-malas

  • Pictograma para Remover a chave smart

    Remover a chave smart

  • Pictograma para Sistema de ar-condicionado

    Sistema de ar-condicionado

  • Pictograma para Perigo, baixa temperatura

    Perigo, baixa temperatura
