GLC 車型 N253 越野車, 2017 - 2020

驅動系統圖示 氫

  • 車輛左前方斜視圖
  • 車輛右後方斜視圖

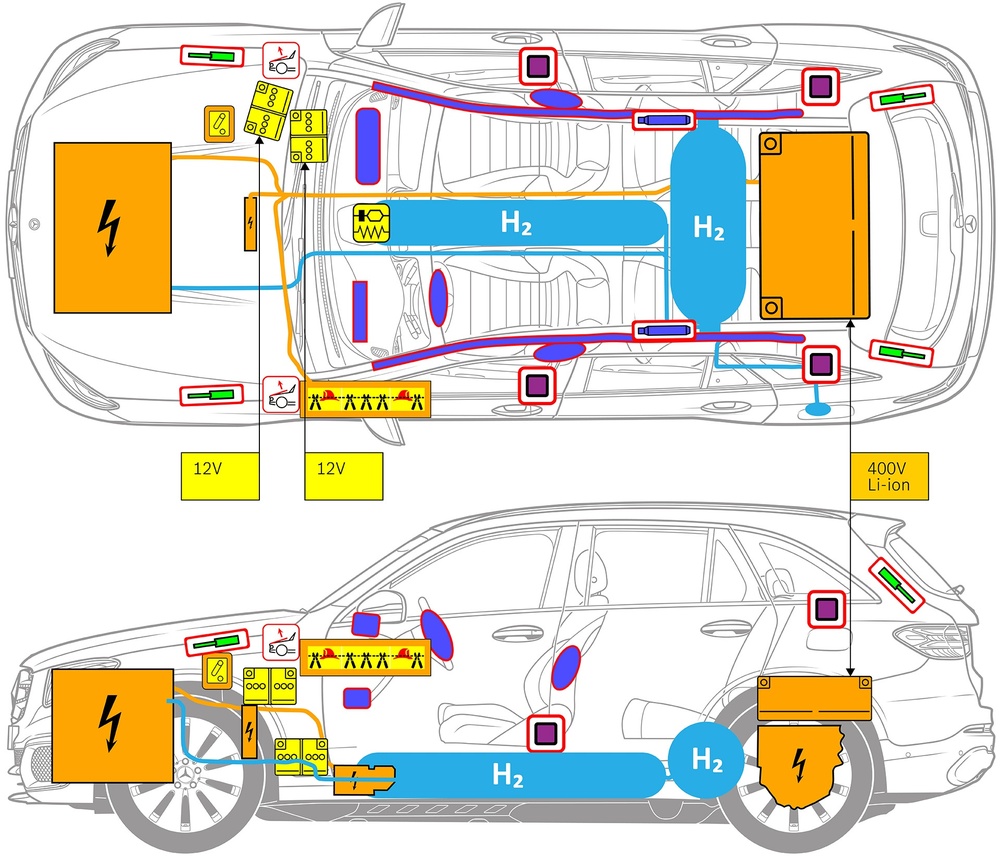

含有安全相關元件和救援點標記的車輛線條圖。
  • 圖示: 安全氣囊

    安全氣囊

  • 圖示: 氣體產生器

    氣體產生器

  • 圖示: 安全帶收緊裝置

    安全帶收緊裝置

  • 圖示: 輔助保護系統 (SRS) 控制單元

    輔助保護系統 (SRS) 控制單元

  • 圖示: 主動式行人保護 系統

    主動式行人保護 系統

  • 圖示: 氣壓撐桿 / 氣動彈簧

    氣壓撐桿 / 氣動彈簧

  • 圖示: 低電壓電瓶

    低電壓電瓶

  • 圖示: 高電壓電瓶

    高電壓電瓶

  • 圖示: 高壓電力電纜

    高壓電力電纜

  • 圖示: 高壓組件

    高壓組件

  • 圖示: 電纜中斷

    電纜中斷

  • 圖示: 斷開高電 壓的低壓 裝置

    斷開高電 壓的低壓 裝置

  • 圖示: 气罐及气体类型指示 (H2)

    气罐及气体类型指示 (H2)

  • 圖示: 气体管线  (H2)

    气体管线 (H2)

提醒: 詳細訊息請參考 救援指南

3. 解除直接危害/安全規章

停用高壓系統

危險圖示

氫氣部件標示有一張相對應的警告標籤,介於燃料電池 與正極之間的二條氫氣迴路亦有同樣標示。

危險圖示

若事故發生時觸發了安全氣囊和安全帶收緊裝置,將會自動關閉高壓系統。

在必要的狀況下,高壓系統應依照以下方式關閉:

選項

高壓斷開裝置

高壓斷開裝置位於 乘客側發動機 艙內。

(1) 拉釋放
(2) 向下推釋放
(3) 拔出開關

選項

替代高壓斷開裝置

替代高壓斷開裝置位於駕駛艙駕駛員側的保險絲盒蓋下方,
並且有標示提醒。

拆下蓋板 (1)。從標記點 (2) 處切斷電纜。

危險圖示

為確保高壓網絡中沒有殘餘電壓,請在關閉後等待約 20 秒。

危險圖示

安全氣囊和安全帶張緊器等被動安全系統繼續由 12 伏車輛電氣系統供電。

斷開 12V 電瓶

1. 拆下引擎室內的 12 伏電池蓋。
2. 鬆開螺絲連接處的 12 伏電瓶負極電纜,並防止意外接觸。
