Mercedes-Benz EQS 450 4MATIC Tips X296 SUV, no 2022. gada

Piedziņas piktogramma Elektrisks

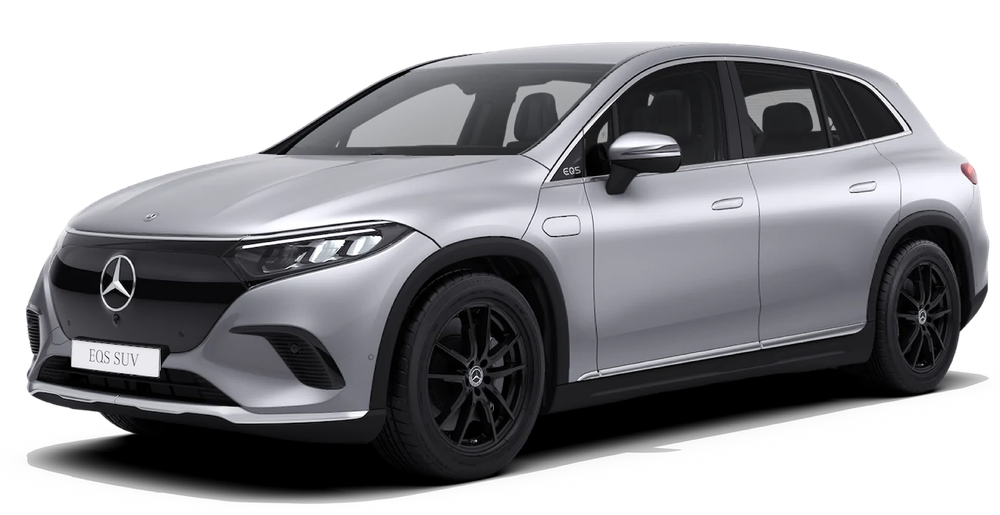

  • Slīps skats uz automobili no priekšpuses kreisajā pusē

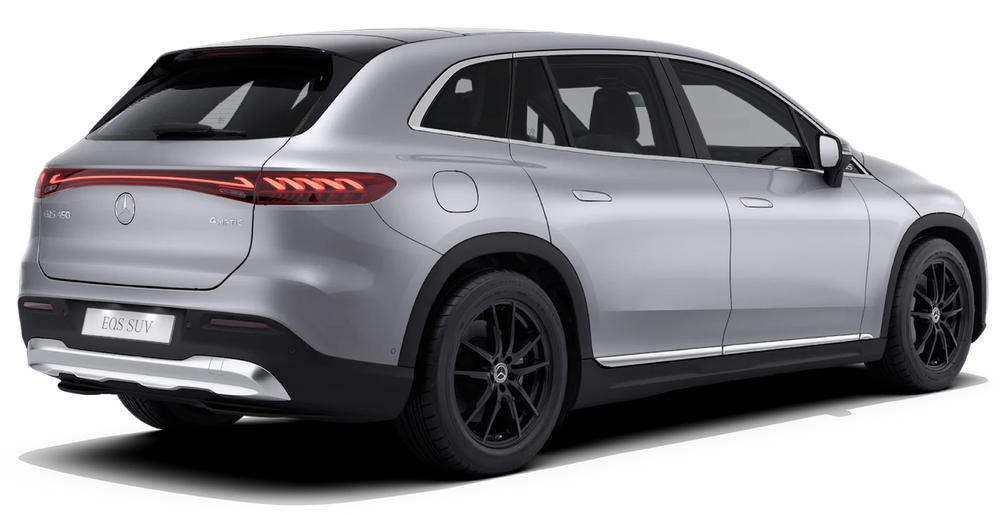

  • Slīps skats uz automobili no aizmugures labajā pusē

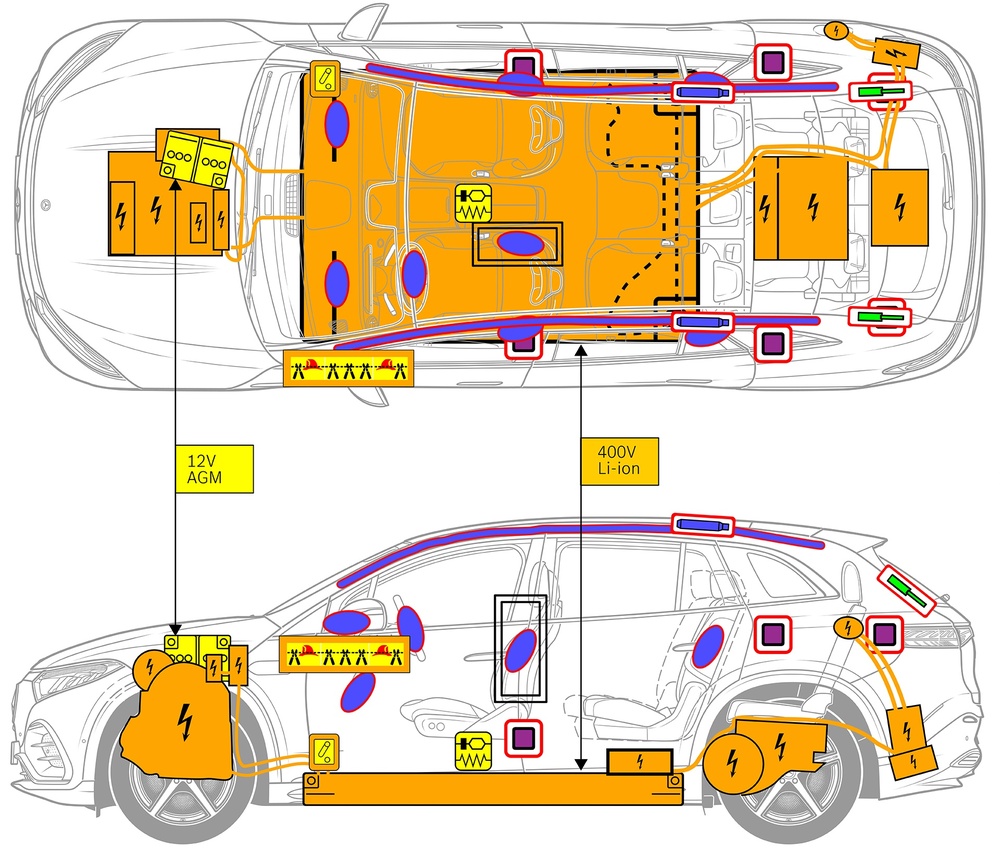

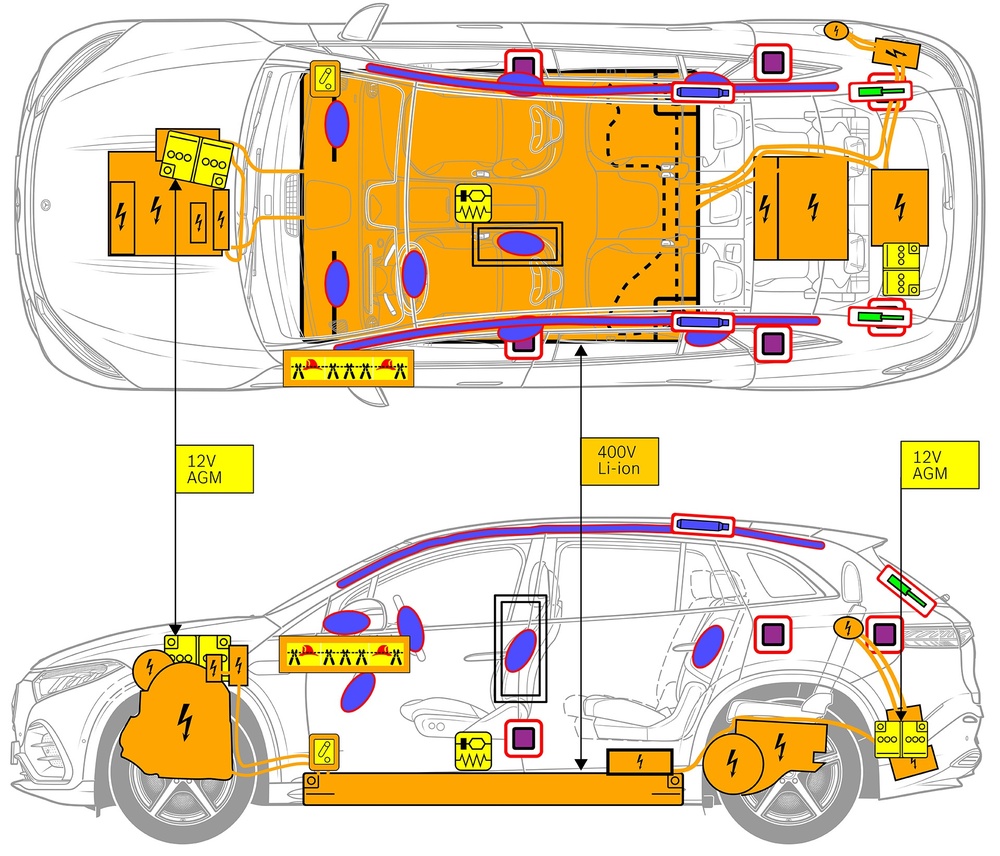

Automobiļa līnijzīmējums ar drošībai svarīgo sastāvdaļu un glābšanas punktu marķējumiem.
  • Piktogramma Gaisa spilvens

    Gaisa spilvens

  • Piktogramma Uzkrātās gāzes ģenerators

    Uzkrātās gāzes ģenerators

  • Piktogramma Drošības jostas nospriegotājs

    Drošības jostas nospriegotājs

  • Piktogramma Papildu ierobežotājsistēmas vadības iekārta

    Papildu ierobežotājsistēmas vadības iekārta

  • Piktogramma Aktīvā gājēju aizsardzības sistēma

    Aktīvā gājēju aizsardzības sistēma

  • Piktogramma Gāzes amortizators / nospriegota atspere

    Gāzes amortizators / nospriegota atspere

  • Piktogramma Piesardzības zona

    Piesardzības zona

  • Piktogramma Zemsprieguma akumulators

    Zemsprieguma akumulators

  • Piktogramma Akumulators, augstsprieguma

    Akumulators, augstsprieguma

  • Piktogramma Augstsprieguma barošanas vads

    Augstsprieguma barošanas vads

  • Piktogramma Augstsprieguma komponents

    Augstsprieguma komponents

  • Piktogramma Kabeļa pārrāvums

    Kabeļa pārrāvums

  • Piktogramma Zemsprieguma ierīce, kas atvieno augstspriegumu

    Zemsprieguma ierīce, kas atvieno augstspriegumu

Norāde: Papildu informāciju, lūdzu, skatiet mūsu glābšanas dienestu vadlīnijās.

1. Identifikācija / apzīmējums

2. Imobilizācija / stabilizācija /celšana

Stāvbremze
Nospiediet pārnesumu vadības sviras (1) slēdzi P. Stāvbremze tiek automātiski aktivizēta.
Stāvbremze
Elektriskā stāvbremze (1)
  • Simbolu skaidrojums Piemēroti pacelšanas punkti
    Piemēroti pacelšanas punkti
  • Simbolu skaidrojums Piemēroti attiecīgās puses stabilizācijas punkti
    Piemēroti attiecīgās puses stabilizācijas punkti
  • Simbolu skaidrojums Augstsprieguma akumulators
    Augstsprieguma akumulators
Bīstamības piktogramma

Glābšanas darbu laikā jānovērš sliekšņu un grīdas papildu deformācija (piem., atbalstot ar hidraulikas aprīkojumu).

3. Tiešu bīstamību novēršana / drošības noteikumi

Aizdedzes izslēgšana:

1. Nospiediet IESLĒGŠANAS/IZSLĒGŠANAS pogu, nenospiežot darba bremzes.
2. Novietojiet transportlīdzekļa elektronisko atslēgu vismaz 5 m attālumā.

Bīstamības piktogramma

Tas, ka nav dzirdami motora trokšņi, nenozīmē, ka transportlīdzeklis ir izslēgts.

Bīstamības piktogramma

Atkārtota iedarbināšana ir iespējama līdz pat transportlīdzekļa ekspluatācijas pārtraukšanai.

Augstsprieguma sistēmas deaktivizācija

Bīstamības piktogramma

Negadījumos ar gaisa spilvenu un drošības jostas nospriegotāju nostrādi augstsprieguma sistēma tiek izslēgta automātiski.

Pārējos gadījumos augstsprieguma sistēma jādeaktivizē šādi:

Iespēja

Augstsprieguma izslēgšanas ierīce

Augstsprieguma atvienošanas ierīce atrodas pasažiera puses A statņa apakšdaļā.

(1) Pavelciet atbloķēšanas sviru
(2) Spiediet atbloķēšanas sviru lejup
(3) Izvelciet slēdzi

Iespēja

Alternatīva augstsprieguma izslēgšanas ierīce

Alternatīvā augstsprieguma atvienošanas ierīce atrodas salonā zem vadītāja pusē novietotās drošinātāju kārbas pārsega.
Tā ir apzīmēta ar norādes plāksnīti.

Noņemiet pārsegu (1). Pārgrieziet vadu marķētajā pozīcijā (2).

Bīstamības piktogramma

Gaidiet aptuveni 20 sekundes, lai pārliecinātos, ka augstsprieguma tīklā nav saglabājies atlikušais spriegums.

Bīstamības piktogramma

Pasīvo drošības sistēmu – gaisa spilvenu un drošības jostas nospriegotāju barošana tiek turpināta ar 12 voltu borta elektrotīklu.

12 V akumulatora atvienošana

1. Noņemiet dzinēja nodalījuma 12 voltu akumulatora pārsegu.
2. Atskrūvējiet 12 voltu akumulatora mīnusa kabeļa skrūvsavienojumu un nodrošiniet pret nevēlamu kontaktu.

12 V akumulatora atvienošana

1. Noņemiet bagāžas nodalījuma pārsegs 12 voltu akumulatora pārsegu.
2. Atskrūvējiet 12 voltu akumulatora mīnusa kabeļa skrūvsavienojumu un nodrošiniet pret nevēlamu kontaktu.

Bīstamības piktogramma

Pasīvās drošības sistēmas (gaisa spilveni un drošības jostas nospriegotāji) tiek deaktivizēti.

4. Piekļuve braucējiem

Atbrīvojot pasažierus, ņemiet vērā noturēšanas sistēmu elementus (jo īpaši pirotehniskos elementus) saskaņā ar 1. lappusē sniegto informāciju.

Ievietojiet no augšpuses aiz ievirzītā durvju roktura (1) plakanu nemetālisku priekšmetu un nedaudz pavelciet to uz āru.

Ievietojiet no augšpuses aiz ievirzītā durvju roktura (1) plakanu nemetālisku priekšmetu un nedaudz pavelciet to uz āru.

Satveriet roktura (1) apakšdaļu, tad velciet uz āru, līdz ir jūtama pretestība un turiet.

Satveriet roktura (1) apakšdaļu, tad velciet uz āru, līdz ir jūtama pretestība un turiet.

Stūres regulēšana

Stūres regulēšana

Sēdekļa regulēšana (elektriska)

Sēdekļa regulēšana (elektriska)

  • Simbolu skaidrojums VSG: laminēts drošības stikls
    VSG: laminēts drošības stikls
  • Simbolu skaidrojums ESG: vienslāņa drošības stikls
    ESG: vienslāņa drošības stikls

5. Uzkrātā enerģija / šķidrumi / gāzes / cietvielas

Elementa piktogramma Brīdinājumu piktogrammas Apraksts
Piktogramma Zems akumulatora spriegums
Piktogramma Uzliesmojošs
Piktogramma Kodīgs
Piktogramma Sprādzienbīstams
12 V
Piktogramma Akumulators, augstsprieguma
Piktogramma Brīdinājums, elektrība
Piktogramma Uzliesmojošs
Piktogramma Bīstams cilvēka veselībai
Piktogramma Kodīgs
Piktogramma Akūts toksiskums
Piktogramma Sprādzienbīstams
400 V
Piktogramma Gaisa kondicionēšanas sistēmas komponents
Piktogramma Uzliesmojošs
Piktogramma Bīstams cilvēka veselībai
Piktogramma Brīdinājums, zema temperatūra
1150 ± 10 g
Bīstamības piktogramma

Visu augstsprieguma vadu izolācija ir oranžā krāsā.

6. Ugunsgrēka gadījumā

Piktogramma Ugunsgrēku dzēst ar ūdeni

Dzēšot transportlīdzekļa ugunsgrēku, lietojiet lielu daudzumu ūdens (H₂O).
Litija jonu akumulatora dzesēšanai lietojiet lielāku ūdens (H₂O) daudzumu.

Bīstamības piktogramma

Brīdinājums: Iespējama akumulatora aizdegšanās

Piktogramma Uzliesmojošs
Bīstamības piktogramma

Ja no augstsprieguma akumulatora izplūst dzesēšanas šķidrums, tad akumulators termiskās pārslodzes rezultātā var kļūt nestabils. Pārbaudiet akumulatora temperatūru ar infrasarkano staru termokameru.

Piktogramma Izmantot infrasarkano termokameru

7. Iegremdēšanas gadījumā

Virsbūve nevada spriegumu un nerada apdraudējumu.
Pēc transportlīdzekļa glābšanas:
1. Ļaujiet ūdenim izplūst no salona.
2. Sāciet augstsprieguma sistēmas deaktivizāciju (skatiet 3. nodaļu).

8. Vilkšana / transportēšana / uzglabāšana

Transportlīdzekli transportējiet tikai ar abiem tiltiem uz autoevakuatora vai autotransportiera.
Uzglabājiet drošā attālumā no citiem transportlīdzekļiem.
Bīstamības piktogramma

Brīdinājums: Iespējama akumulatora aizdegšanās

Piktogramma Uzliesmojošs

9. Svarīga papildinformācija

Papildu informāciju skatiet nodaļā Evakuācijas dienestiem paredzētās vadlīnijas par vieglajiem automobiļiem

10. Izmantoto piktogrammu skaidrojums

  • Piktogramma Elektriskais transportlīdzeklis

    Elektriskais transportlīdzeklis

  • Piktogramma Vispārēja brīdinājuma zīme

    Vispārēja brīdinājuma zīme

  • Piktogramma Brīdinājums, elektrība

    Brīdinājums, elektrība

  • Piktogramma Uzliesmojošs

    Uzliesmojošs

  • Piktogramma Bīstams cilvēka veselībai

    Bīstams cilvēka veselībai

  • Piktogramma Kodīgs

    Kodīgs

  • Piktogramma Akūts toksiskums

    Akūts toksiskums

  • Piktogramma Sprādzienbīstams

    Sprādzienbīstams

  • Piktogramma Ugunsgrēku dzēst ar ūdeni

    Ugunsgrēku dzēst ar ūdeni

  • Piktogramma Izmantot infrasarkano termokameru

    Izmantot infrasarkano termokameru

  • Piktogramma Motora pārsegs

    Motora pārsegs

  • Piktogramma Bagāžas nodalījuma pārsegs

    Bagāžas nodalījuma pārsegs

  • Piktogramma Izņemt viedatslēgu

    Izņemt viedatslēgu

  • Piktogramma Gaisa kondicionēšanas sistēmas komponents

    Gaisa kondicionēšanas sistēmas komponents

  • Piktogramma Brīdinājums, zema temperatūra

    Brīdinājums, zema temperatūra
