E クラス モデル 212 ステーション・ワゴン, 2012 - 2016

Pictogramm des Antriebs ハイブリッド ディーゼル Pictogramm des Antriebs ハイブリッド ガソリン

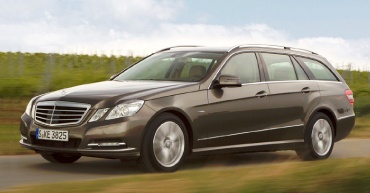

  • Schrägansicht des Fahrzeugs von vorne links

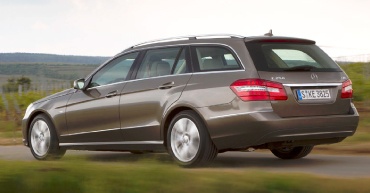

  • Schrägansicht des Fahrzeugs von hinten rechts

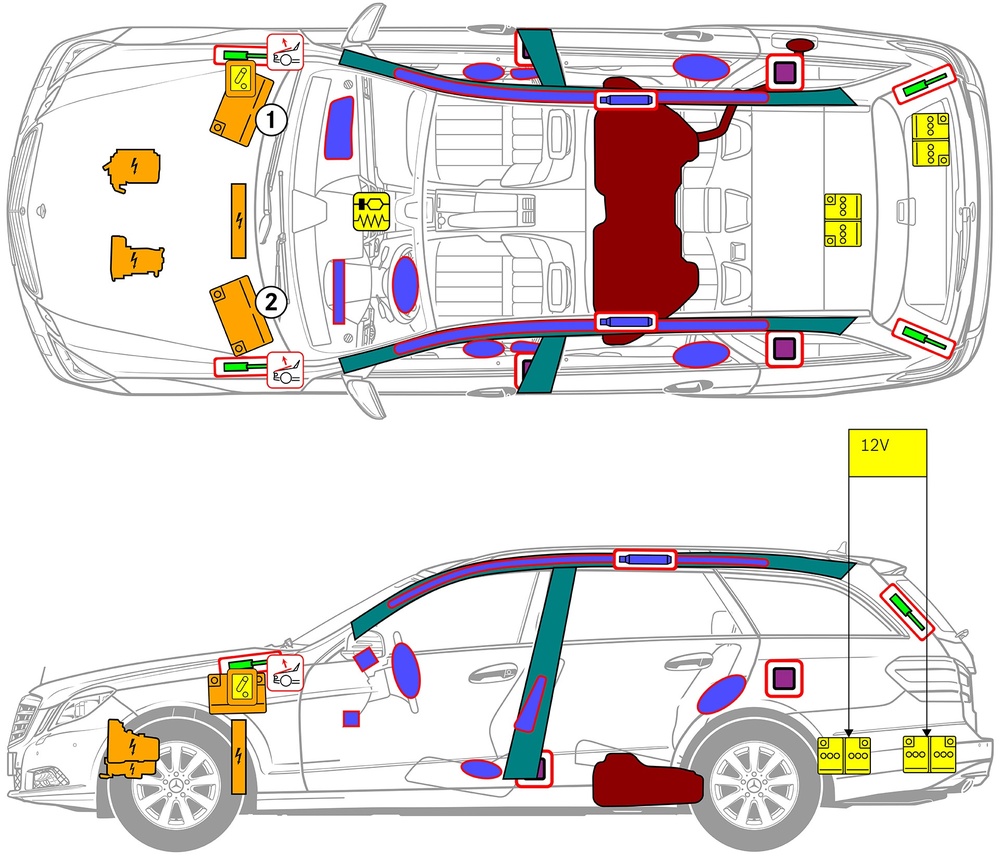

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.

  • 左ハンドル車

  • 右ハンドル車

  • Pictogram for エアバッグ

    エアバッグ

  • Pictogram for ガス・ジェネレータ

    ガス・ジェネレータ

  • Pictogram for シートベルトプリテンショナー

    シートベルトプリテンショナー

  • Pictogram for SRSコントロールユニット

    SRSコントロールユニット

  • Pictogram for アクティブ歩行者保護システム

    アクティブ歩行者保護システム

  • Pictogram for ガスプレッシャスプリング/プリロードスプリング

    ガスプレッシャスプリング/プリロードスプリング

  • Pictogram for ボディ補強材

    ボディ補強材

  • Pictogram for 低電圧バッテリ

    低電圧バッテリ

  • Pictogram for ガソリン 燃料タンク

    ガソリン 燃料タンク

  • Pictogram for 高電圧バッテリー

    高電圧バッテリー

  • Pictogram for 高電圧構成部品

    高電圧構成部品

  • Pictogram for 高電圧を遮断する低電圧装置

    高電圧を遮断する低電圧装置

注意: 詳しくは、レスキューガイドラインをご覧ください。

1. 識別／確認

3. 直接的なハザードの無効化／安全規制

高電圧システムの停止

それ以外の場合は、以下の手順で高電圧システムを停止してください：

高圧パワーダウン装置

高圧パワーダウン装置は、 助手席側のエンジンコンパートメントにあります。

(1) ロック解除を引く
(2) ロック解除を下に押す
(3) スイッチを引き抜く

12Vバッテリーの接続を外す

1.12Vバッテリーのカバーを外します。
2.ねじ接続部lで12ボルトバッテリーのマイナスケーブルを緩め、偶発的な接触から保護します。
