Mercedes-Benz Cクラス 200 4MATIC モデル W206 リムジン, 2021 年以降

ドライブピクトグラム ガソリン

  • 左前方から見た車両の図
  • 右後方から見た車両の図

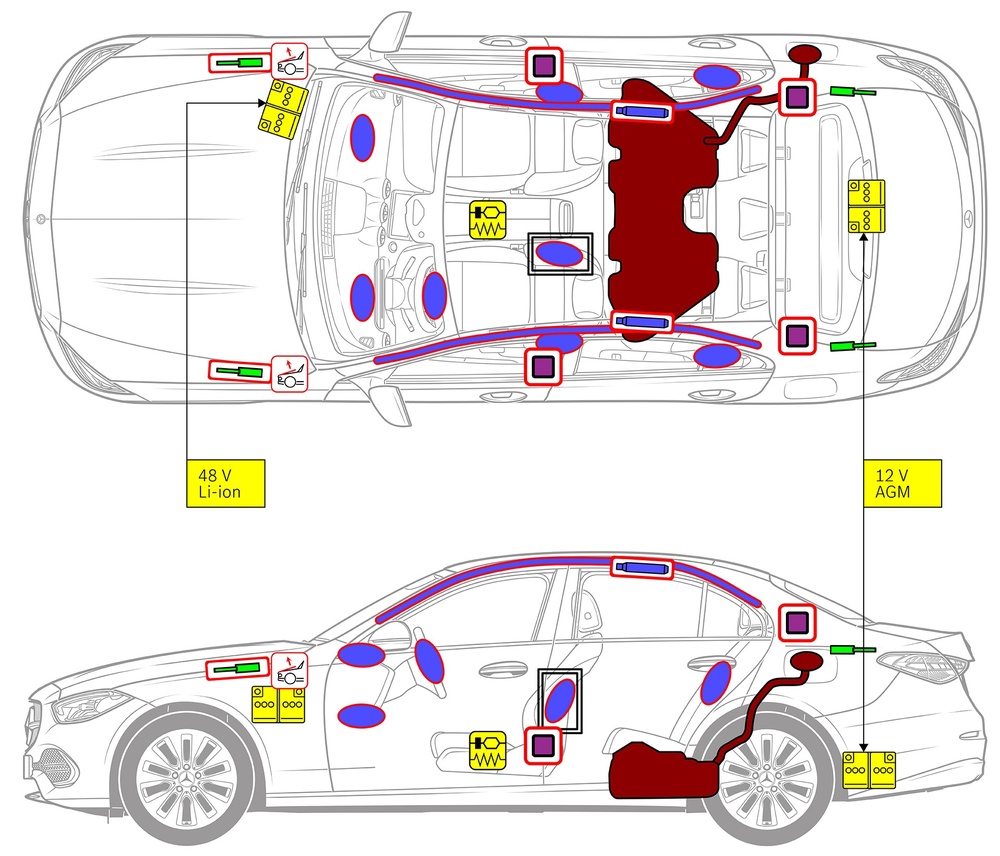

安全関連コンポーネントおよびレスキューポイントのマークが付いた車両の線画。
  • ピクトグラム エアバッグ

    エアバッグ

  • ピクトグラム ガス・ジェネレータ

    ガス・ジェネレータ

  • ピクトグラム シートベルトプリテンショナー

    シートベルトプリテンショナー

  • ピクトグラム SRSコントロールユニット

    SRSコントロールユニット

  • ピクトグラム アクティブ歩行者保護システム

    アクティブ歩行者保護システム

  • ピクトグラム ガスプレッシャスプリング/プリロードスプリング

    ガスプレッシャスプリング/プリロードスプリング

  • ピクトグラム 警告ゾーン

    警告ゾーン

  • ピクトグラム 低電圧バッテリ

    低電圧バッテリ

  • ピクトグラム ガソリン 燃料タンク

    ガソリン 燃料タンク

注意: 詳しくは、レスキューガイドラインをご覧ください。

1. 識別/確認

2. 固定化/安定化/持ち上げ

パーキングブレーキ
セレクトレバー(1)のスイッチPを押します。 パーキングブレーキは自動的に有効になります。
検出ブレーキ
電動検出ブレーキ (1)
  • 凡例シンボル 適切な持ち上げ点
    適切な持ち上げ点
  • 凡例シンボル サイドの適切な安定点
    サイドの適切な安定点
危険ピクトグラム

救出時にシルやアンダーフロアのさらなる変形(例えば油圧装置によるサポート)を避けてください。

3. 直接的なハザードの無効化/安全規制

イグニッションをオフにする:

1. サービスブレーキをかけずにSTART-STOPボタンを押します。
2. 自動車の車両キーは、5m以上離れた場所に保管します。

危険ピクトグラム

エンジン音がしないことは、車両のスイッチが切れていることを意味するわけではありません。

危険ピクトグラム

車両が運行停止になるまでの間、再スタートが可能です。

48V バッテリーの接続を外す

1.エンジンコンパートメント内の48Vバッテリーのカバーを外します。
2.ねじ接続部lで48ボルトバッテリーのマイナスケーブルを緩め、偶発的な接触から保護します。

12Vバッテリーの接続を外す

1.ラゲッジコンパートメント内の12Vバッテリーのカバーを外します。
2.ねじ接続部lで12ボルトバッテリーのマイナスケーブルを緩め、偶発的な接触から保護します。

危険ピクトグラム

パッシブ安全システム(エアバッグやシートベルトテンショナー)は無効です。

4. 乗員へのアクセス

乗員を解放するときは、1ページの情報に従って乗員保護装置のコンポーネント(特に着火式エレメント)を考慮する必要があります。

ステアリングホイール調節

ステアリングホイール調節

シート調節(電動)

シート調節(電動)

ステアリングホイール調節

ステアリングホイール調節

シート調節(電動)

シート調節(電動)

  • 凡例シンボル VSG:合わせ安全ガラス
    VSG:合わせ安全ガラス
  • 凡例シンボル ESG:一重安全ガラス
    ESG:一重安全ガラス

5. 蓄積されたエネルギー/液体/ガス/固体

要素のピクトグラム 警告ピクトグラム 説明
ピクトグラム 低電圧バッテリー
ピクトグラム 可燃物
ピクトグラム 健康有害性
ピクトグラム 腐食性物質
ピクトグラム 急性毒性
ピクトグラム 爆発物
12 V/ 48 V
ピクトグラム ガソリン 燃料タンク
ピクトグラム 可燃物
ピクトグラム 健康有害性
66 L
ピクトグラム 空調構成部品
ピクトグラム 可燃物
ピクトグラム 健康有害性
ピクトグラム 低温注意
570 ± 10 g

6. 火災の場合

ピクトグラム 水で消火
ピクトグラム 泡消火器(高発泡)で消火
ピクトグラム 泡消火器(低発泡)で消火

車両火災の消火には、大量の水(H₂O)を使用してください。

7. 水没の場合

車体に電圧がかかる危険はありません。車両の引き上げ後:
1. 内部の水を抜きます。
2. 12V/48V電源の停止を開始します(3章参照)。

8. 牽引/移動/保管

9. 重要な追加情報

「乗用車牽引サービスの手引き」を参考にしてください。

10. 使用したピクトグラムの説明

  • ピクトグラム クラス2(ガソリン、エタノールなど)燃料使用の車両

    クラス2(ガソリン、エタノールなど)燃料使用の車両

  • ピクトグラム 注意

    注意

  • ピクトグラム 可燃物

    可燃物

  • ピクトグラム 健康有害性

    健康有害性

  • ピクトグラム 腐食性物質

    腐食性物質

  • ピクトグラム 急性毒性

    急性毒性

  • ピクトグラム 爆発物

    爆発物

  • ピクトグラム 水で消火

    水で消火

  • ピクトグラム 泡消火器(高発泡)で消火

    泡消火器(高発泡)で消火

  • ピクトグラム 泡消火器(低発泡)で消火

    泡消火器(低発泡)で消火

  • ピクトグラム ボンネット

    ボンネット

  • ピクトグラム トランク

    トランク

  • ピクトグラム スマートキーを取り外す

    スマートキーを取り外す

  • ピクトグラム 空調構成部品

    空調構成部品

  • ピクトグラム 低温注意

    低温注意
