S クラス 560e L モデル V222 セダン, 2017 - 2020

Pictogramm des Antriebs ハイブリッド ディーゼル Pictogramm des Antriebs ハイブリッド ガソリン

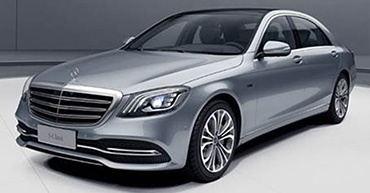

  • Schrägansicht des Fahrzeugs von vorne links

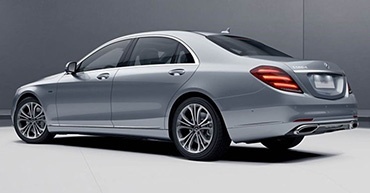

  • Schrägansicht des Fahrzeugs von hinten rechts

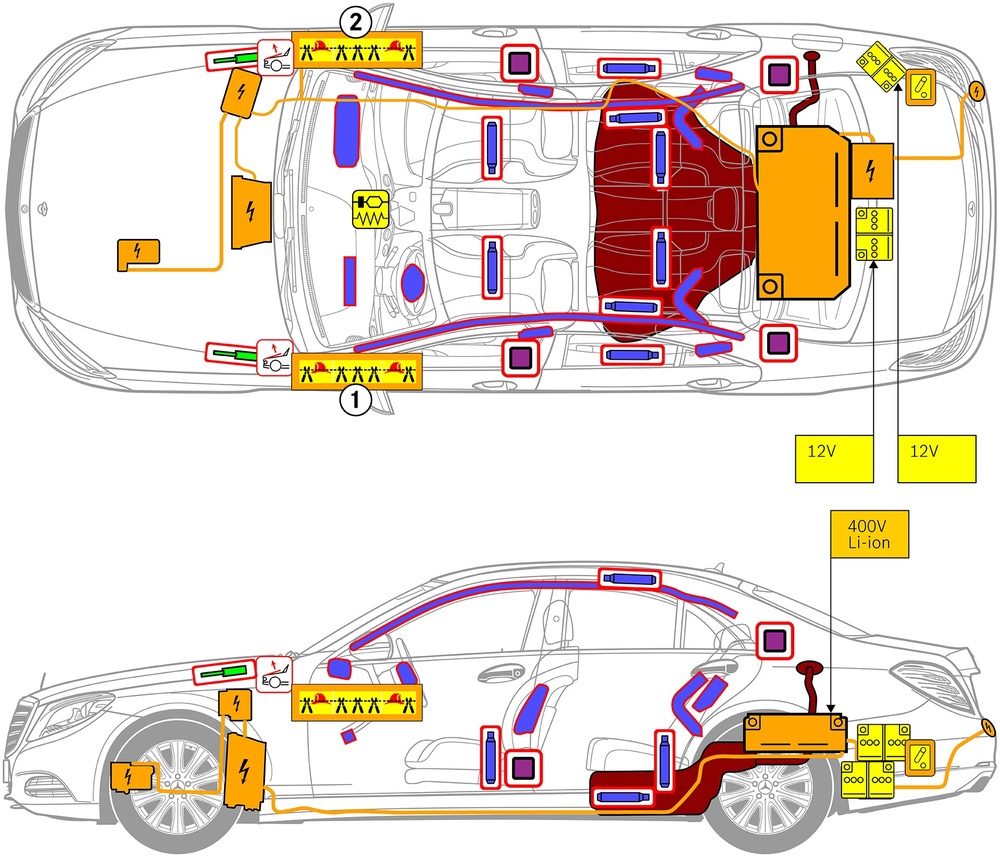

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • 左ハンドル車

  • 右ハンドル車

  • Pictogram for エアバッグ

    エアバッグ

  • Pictogram for ガス・ジェネレータ

    ガス・ジェネレータ

  • Pictogram for シートベルトプリテンショナー

    シートベルトプリテンショナー

  • Pictogram for SRSコントロールユニット

    SRSコントロールユニット

  • Pictogram for アクティブ歩行者保護システム

    アクティブ歩行者保護システム

  • Pictogram for ガスプレッシャスプリング/プリロードスプリング

    ガスプレッシャスプリング/プリロードスプリング

  • Pictogram for 低電圧バッテリ

    低電圧バッテリ

  • Pictogram for ガソリン 燃料タンク

    ガソリン 燃料タンク

  • Pictogram for 高電圧バッテリー

    高電圧バッテリー

  • Pictogram for 高電圧電力ケーブル

    高電圧電力ケーブル

  • Pictogram for 高電圧構成部品

    高電圧構成部品

  • Pictogram for ケーブルの切断

    ケーブルの切断

  • Pictogram for 高電圧を遮断する低電圧装置

    高電圧を遮断する低電圧装置

注意: 詳しくは、レスキューガイドラインをご覧ください。

1. 識別/確認

2. 固定化/安定化/持ち上げ

パーキングブレーキ
セレクトレバー(1)のスイッチPを押します。 パーキングブレーキは自動的に有効になります。
検出ブレーキ
電動検出ブレーキ (1)

3. 直接的なハザードの無効化/安全規制

イグニッションをオフにする:

1. サービスブレーキをかけずにSTART-STOPボタンを押します。
2. 自動車の車両キーは、5m以上離れた場所に保管します。

Pictogram for danger

エンジン音がしないことは、車両のスイッチが切れていることを意味するわけではありません。

Pictogram for danger

車両が運行停止になるまでの間、再スタートが可能です。

高電圧システムの停止

Pictogram for danger

エアバッグとベルトテンショナーが展開された事故の場合、高電圧システムは自動的にオフになります。

それ以外の場合は、以下の手順で高電圧システムを停止してください:

オプション

高圧パワーダウン装置

トランク・ルーム右後部のリセス・カバーの下に、高電圧カットオフ・ツールがあります。 リセス・カバーは車両中央のトランク・シル下側のタブ部分を引いてトランク・ルームから取り外します。

(1) ロック解除を引く
(2) ロック解除を下に押す
(3) スイッチを引き抜く

オプション

代替高圧パワーダウン装置

代替高圧パワーダウン装置は、運転席側コックピットの安全装置ケースのカバー下にあります。
標識で示されています。

カバー(1)を取り外します。印をつけた箇所(2)でケーブルを切断します。

Pictogram for danger

高電圧ネットワークに残留電圧がないことを確認するため、電源を切ってから約 20 秒間待ってください。

Pictogram for danger

エアバッグやシートベルトテンショナーなどのパッシブ安全システムは、引き続き12Vの電源から電圧が供給されます。

12Vバッテリーの接続を外す

1.ラゲッジコンパートメント内の12Vバッテリーのカバーを外します。
2.ねじ接続部lで12ボルトバッテリーのマイナスケーブルを緩め、偶発的な接触から保護します。

8. 牽引/移動/保管

牽引車や自動車運搬車には、両軸のある車両のみを載せて運搬してください。
他の車両から安全な距離を保ちます。
Pictogram for danger

警告:バッテリーの再点火

Pictogram for 可燃物
