Mercedes-Benz CLA 220 4MATIC モデル C118 クーペ, 2019 年以降

Pictogramm des Antriebs ガソリン

  • Schrägansicht des Fahrzeugs von vorne links
  • Schrägansicht des Fahrzeugs von hinten rechts

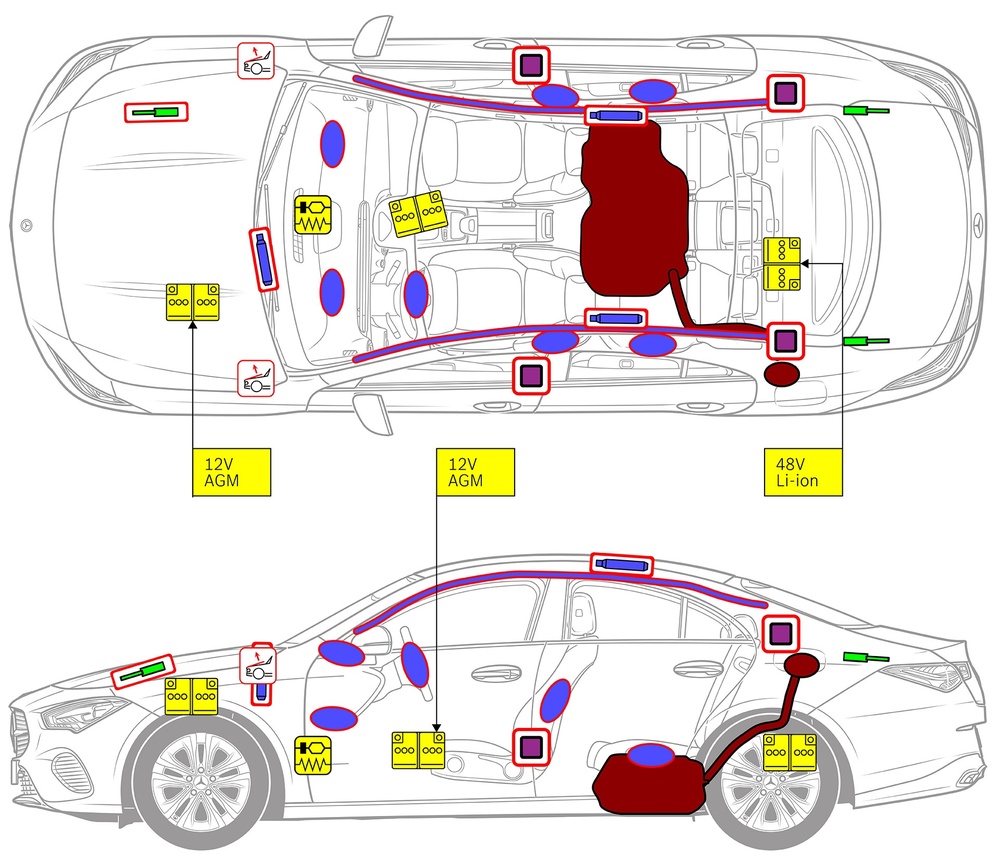

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogram for エアバッグ

    エアバッグ

  • Pictogram for ガス・ジェネレータ

    ガス・ジェネレータ

  • Pictogram for シートベルトプリテンショナー

    シートベルトプリテンショナー

  • Pictogram for SRSコントロールユニット

    SRSコントロールユニット

  • Pictogram for アクティブ歩行者保護システム

    アクティブ歩行者保護システム

  • Pictogram for ガスプレッシャスプリング/プリロードスプリング

    ガスプレッシャスプリング/プリロードスプリング

  • Pictogram for 低電圧バッテリ

    低電圧バッテリ

  • Pictogram for ガソリン 燃料タンク

    ガソリン 燃料タンク

注意: 詳しくは、レスキューガイドラインをご覧ください。

1. 識別/確認

2. 固定化/安定化/持ち上げ

パーキングブレーキ
セレクトレバー(1)のスイッチPを押します。 パーキングブレーキは自動的に有効になります。
検出ブレーキ
電動検出ブレーキ (1)
  • Legend symbol for 適切な持ち上げ点
    適切な持ち上げ点
  • Legend symbol for サイドの適切な安定点
    サイドの適切な安定点
Pictogram for danger

救出時にシルやアンダーフロアのさらなる変形(例えば油圧装置によるサポート)を避けてください。

3. 直接的なハザードの無効化/安全規制

イグニッションをオフにする:

1. サービスブレーキをかけずにSTART-STOPボタンを押します。
2. 自動車の車両キーは、5m以上離れた場所に保管します。

Pictogram for danger

エンジン音がしないことは、車両のスイッチが切れていることを意味するわけではありません。

Pictogram for danger

車両が運行停止になるまでの間、再スタートが可能です。

12Vバッテリーの接続を外す

1.12Vバッテリーのカバーを外します。
2.ねじ接続部lで12ボルトバッテリーのマイナスケーブルを緩め、偶発的な接触から保護します。

48Vバッテリーの接続を外す

1.ラゲッジコンパートメント内の48Vバッテリーのカバーを外します。
2.ねじ接続部lで48ボルトバッテリーのマイナスケーブルを緩め、偶発的な接触から保護します。

Pictogram for danger

パッシブ安全システム(エアバッグやシートベルトテンショナー)は無効です。

4. 乗員へのアクセス

乗員を解放するときは、1ページの情報に従って乗員保護装置のコンポーネント(特に着火式エレメント)を考慮する必要があります。

ステアリングホイール調節

ステアリングホイール調節

シート調節(機械)

シート調節(機械)

シート調節(電動)

シート調節(電動)

  • Legend symbol for VSG:合わせ安全ガラス
    VSG:合わせ安全ガラス
  • Legend symbol for ESG:一重安全ガラス
    ESG:一重安全ガラス

5. 蓄積されたエネルギー/液体/ガス/固体

Pictogram of the element Pictograms of the warnings Description
Pictogram for 低電圧バッテリー
Pictogram for 可燃物
Pictogram for 健康有害性
Pictogram for 腐食性物質
Pictogram for 急性毒性
Pictogram for 爆発物
12 V/ 48 V
Pictogram for ガソリン 燃料タンク
Pictogram for 可燃物
Pictogram for 健康有害性
43 L
Pictogram for 空調構成部品
Pictogram for 可燃物
Pictogram for 健康有害性
Pictogram for 低温注意
530 ± 10 g

6. 火災の場合

Pictogram for 水で消火
Pictogram for 泡消火器(高発泡)で消火
Pictogram for 泡消火器(低発泡)で消火

車両火災の消火には、大量の水(H₂O)を使用してください。

7. 水没の場合

車体に電圧がかかる危険はありません。車両の引き上げ後:
1. 内部の水を抜きます。
2. 12V/48V電源の停止を開始します(3章参照)。

8. 牽引/移動/保管

9. 重要な追加情報

「乗用車牽引サービスの手引き」を参考にしてください。

10. 使用したピクトグラムの説明

  • Pictogram for クラス2(ガソリン、エタノールなど)燃料使用の車両

    クラス2(ガソリン、エタノールなど)燃料使用の車両

  • Pictogram for 注意

    注意

  • Pictogram for 可燃物

    可燃物

  • Pictogram for 健康有害性

    健康有害性

  • Pictogram for 腐食性物質

    腐食性物質

  • Pictogram for 急性毒性

    急性毒性

  • Pictogram for 爆発物

    爆発物

  • Pictogram for 水で消火

    水で消火

  • Pictogram for 泡消火器(高発泡)で消火

    泡消火器(高発泡)で消火

  • Pictogram for 泡消火器(低発泡)で消火

    泡消火器(低発泡)で消火

  • Pictogram for トランク

    トランク

  • Pictogram for スマートキーを取り外す

    スマートキーを取り外す

  • Pictogram for 空調構成部品

    空調構成部品

  • Pictogram for 低温注意

    低温注意
