Mercedes-Benz GLE 350e 4MATIC Típus V167 SUV, 2020 - 2023

Pictogramm des Antriebs Hibrid Benzin

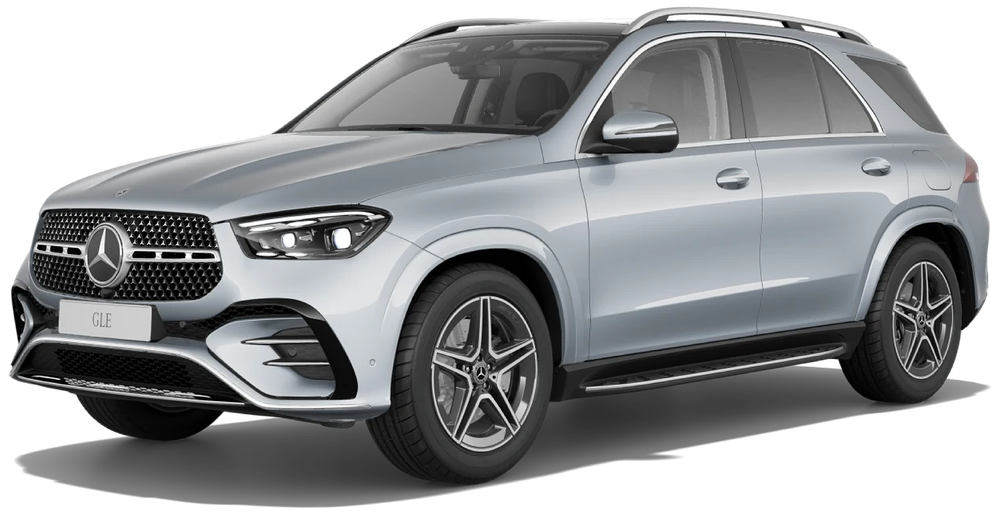

  • Schrägansicht des Fahrzeugs von vorne links

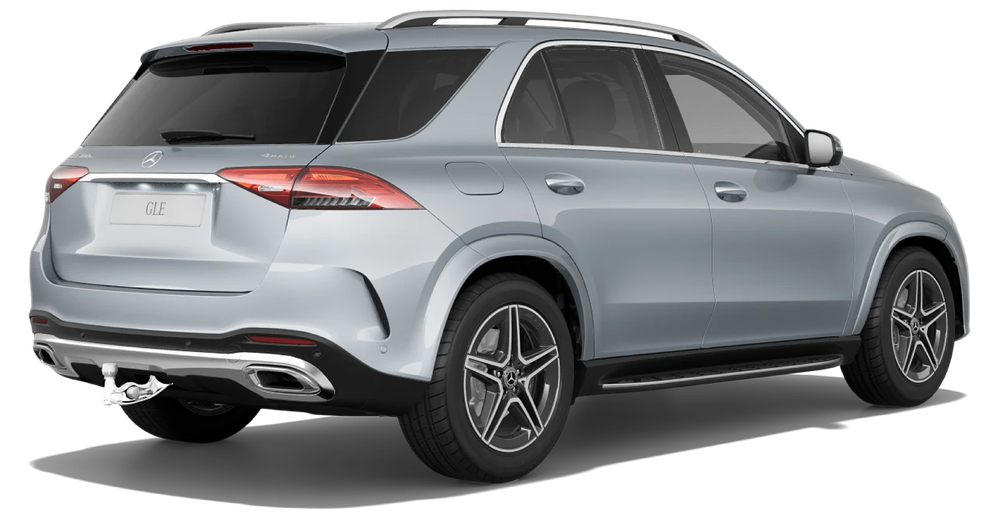

  • Schrägansicht des Fahrzeugs von hinten rechts

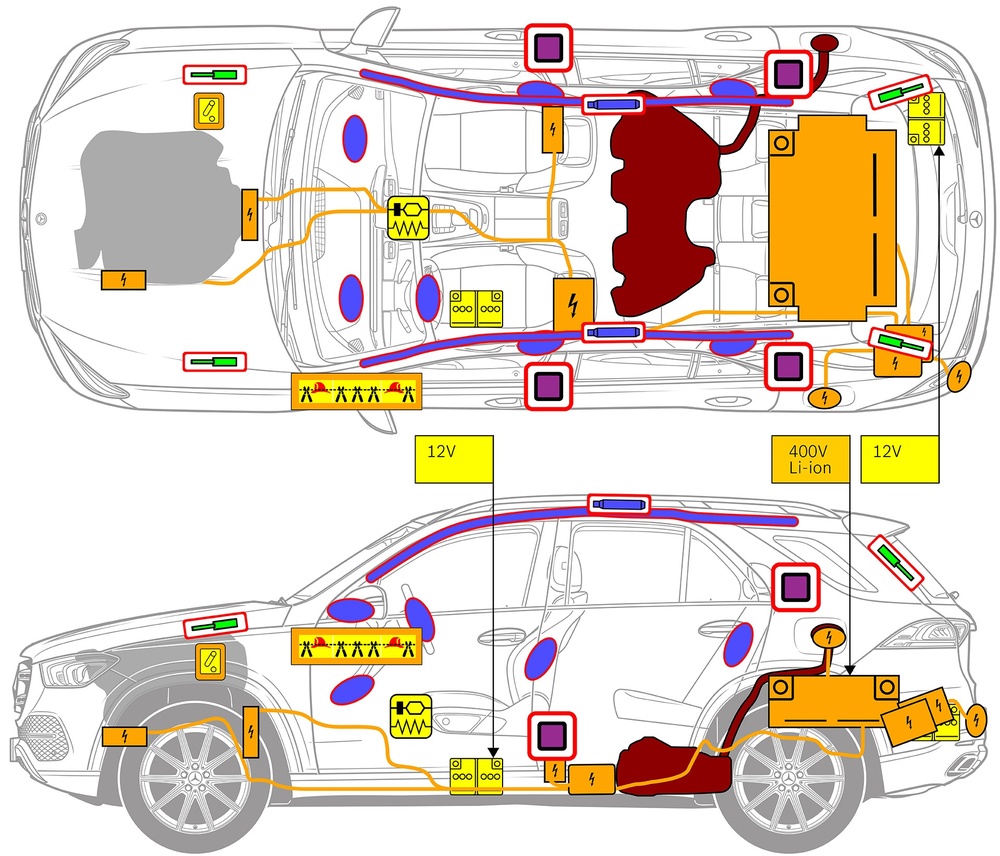

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogram for Légzsák

    Légzsák

  • Pictogram for Gázgenerátor

    Gázgenerátor

  • Pictogram for Biztonságiöv-előfeszítő

    Biztonságiöv-előfeszítő

  • Pictogram for SRS-vezérlőegység

    SRS-vezérlőegység

  • Pictogram for Gáztöltésű lengéscsillapító/előfeszített rugó

    Gáztöltésű lengéscsillapító/előfeszített rugó

  • Pictogram for Alacsonyfeszültségű akkumulátor

    Alacsonyfeszültségű akkumulátor

  • Pictogram for Benzin hajtóanyag-tartály

    Benzin hajtóanyag-tartály

  • Pictogram for Magas feszültségű akkumulátor

    Magas feszültségű akkumulátor

  • Pictogram for Magas feszültségű tápkábel

    Magas feszültségű tápkábel

  • Pictogram for Kábelelvágás

    Kábelelvágás

  • Pictogram for Magas feszültséget megszakító alacsony feszültségű eszköz

    Magas feszültséget megszakító alacsony feszültségű eszköz

Hivatkozás: További információkért kérjük, olvassa el a mentési útmutatót.

1. Azonosítás/felismerés

2. Jármű rögzítése / emeles

Parkolófék
Nyomja meg a P kapcsolót (1) a váltókaron. A parkolófék automatikusan bekapcsol.
Rögzítőfék
Elektromos rögzítőfék (1)
  • Legend symbol for Megfelelő emelési pontok
    Megfelelő emelési pontok
  • Legend symbol for Megfelelő stabilizálási pontok az oldalán
    Megfelelő stabilizálási pontok az oldalán
Pictogram for danger

A mentés (pl. hidraulikus berendezéssel történő alátámasztással) során el kell kerülni a küszöbök és az alváz további deformálódását.

3. Közvetlenveszélyek elhárítása,biztonsági intézkedések

Gyújtás kikapcsolása:

1. Nyomja meg a START-STOP gombot az üzemfék működtetése nélkül.
2. Tartsa az elektronikus gépjármű kulcsait legalább 5 m távolságban.

Pictogram for danger

A motorhangok hiánya nem jelenti azt, hogy a jármű kikapcsolt állapotban van.

Pictogram for danger

Az újraindítás a jármű üzemen kívül helyezéséig lehetséges.

A nagyfeszültségű rendszer kikapcsolása

Pictogram for danger

Olyan baleseteknél, amelyben a légzsákok és az övfeszítők működésbe lépnek, a nagyfeszültségű rendszer automatikusan kikapcsol.

A nagyfeszültségű rendszert minden más esetben ki kell kapcsolni az alábbiak szerint:

Opció

nagyfeszültségű leválasztó berendezés

A nagyfeszültségű leválasztó berendezés a motortérben található, az első utas felőli oldalon.

(1) Húzza meg a kireteszelést
(2) Nyomja lefelé a kireteszelést
(3) Húzza ki a kapcsolót

Opció

Alternatív nagyfeszültségű leválasztó berendezés

Az alternatív nagyfeszültségű leválasztó berendezés a biztosítékdoboz burkolata alatt található a műszerfalon, a vezető felőli oldalon.
Ez egy figyelmeztető táblával van jelölve.

Távolítsa el a burkolatot (1). Vágja el a kábelt a megjelölt helyen (2).

Pictogram for danger

Annak érdekében, hogy a nagyfeszültségű hálózatban ne legyen maradék feszültség, a kikapcsolás után várjon kb. 20 másodpercet.

Pictogram for danger

A passzív biztonsági rendszereket, például a légzsákokat és az övfeszítőket továbbra is a 12 voltos fedélzeti hálózat látja el feszültséggel.

12 V akkumulátor leválasztása

1. Távolítsa el a 12 voltos akkumulátor burkolatát.
2. Lazítsa meg a 12 voltos akkumulátor negatív kábelét a csavaros csatlakozásnál, és rögzítse a véletlen érintkezés ellen.

Pictogram for danger

A passzív biztonsági rendszerek (légzsákok és övfeszítők) deaktiválva vannak.

4. Hozzaférés a bent rekedtekhez

A gépkocsiutasok kiszabadításakor a visszatartórendszerek komponenseit (különösen a pirotechnikai elemeket) az 1. oldalon megadottaknak megfelelően kell figyelembe venni.

Kormánybeállítás

Kormánybeállítás

Ülésbeállítás (elektromos)

Ülésbeállítás (elektromos)

  • Legend symbol for VSG: kompozit biztonsági üveg
    VSG: kompozit biztonsági üveg
  • Legend symbol for ESG: edzett biztonsági üveg
    ESG: edzett biztonsági üveg

5. Gázok,folyadékok eltávolítása

Pictogram of the element Pictograms of the warnings Description
Pictogram for Alacsony feszültségű akkumulátor
Pictogram for Tűzveszélyes
Pictogram for Maró hatású
Pictogram for Robbanásveszélyes
12 V
Pictogram for Magas feszültségű akkumulátor
Pictogram for Figyelem, áramütés veszélye
Pictogram for Tűzveszélyes
Pictogram for Az emberi egészségre veszélyes
Pictogram for Maró hatású
Pictogram for Akut toxicitás
Pictogram for Robbanásveszélyes
400 V
Pictogram for Benzin hajtóanyag-tartály
Pictogram for Tűzveszélyes
Pictogram for Az emberi egészségre veszélyes
65 L
Pictogram for Légkondicionáló elem
Pictogram for Tűzveszélyes
Pictogram for Az emberi egészségre veszélyes
Pictogram for Figyelem, alacsony hőmérséklet
720 ± 10 g
Pictogram for danger

Minden nagyfeszültségű vezeték narancssárga szigeteléssel van ellátva.

6. Tűz esetén

Pictogram for Használjon vizet a tűzoltáshoz

A járműtűz eloltásához nagy mennyiségű vizet (H₂O) használjon.
A Li-ion akkumulátor hűtésére használjon nagy mennyiségű vizet (H₂O).

Pictogram for danger

Figyelmeztetés: Az akkumulátor gyújtása lehetséges

Pictogram for Tűzveszélyes
Pictogram for danger

Ha hűtőfolyadék szivárog a nagyfeszültségű akkumulátorból, az a termikus túlterhelés miatt instabillá válhat. Ellenőrizze az akkumulátor hőmérsékletét IR hőkamerával.

Pictogram for Használjon infravörös hőkamerát

7. Elmerülés esetén

Nem áll fenn a karosszériát érő feszültség veszélye.
A jármű mentése után is használható:
1. Engedje le a vizet a belső térből.
2. Kezdeményezze a nagyfeszültségű rendszer kikapcsolását (lásd a 3. fejezetet).

8. Elszállítás

A járművet csak mindkét tengelyénél, vontatókocsival vagy autószállítóval szállítsa.
Tartson biztonságos távolságot más járművektől.
Pictogram for danger

Figyelmeztetés: Az akkumulátor gyújtása lehetséges

Pictogram for Tűzveszélyes

9. Fontos információk

További információkat az Útmutató szgk-k vontatásához a vontatószolgálat számára kiadványban találhat.

10. Felhasznált piktogramok magyarázata

  • Pictogram for 2. kategóriába tartozó folyékony üzemanyag üzemű hibrid elektromos jármű

    2. kategóriába tartozó folyékony üzemanyag üzemű hibrid elektromos jármű

  • Pictogram for Általános figyelmeztető jel

    Általános figyelmeztető jel

  • Pictogram for Figyelem, áramütés veszélye

    Figyelem, áramütés veszélye

  • Pictogram for Tűzveszélyes

    Tűzveszélyes

  • Pictogram for Az emberi egészségre veszélyes

    Az emberi egészségre veszélyes

  • Pictogram for Maró hatású

    Maró hatású

  • Pictogram for Akut toxicitás

    Akut toxicitás

  • Pictogram for Robbanásveszélyes

    Robbanásveszélyes

  • Pictogram for Használjon vizet a tűzoltáshoz

    Használjon vizet a tűzoltáshoz

  • Pictogram for Használjon infravörös hőkamerát

    Használjon infravörös hőkamerát

  • Pictogram for Motorháztető

    Motorháztető

  • Pictogram for Okoskulcs eltávolítása

    Okoskulcs eltávolítása

  • Pictogram for Légkondicionáló elem

    Légkondicionáló elem

  • Pictogram for Figyelem, alacsony hőmérséklet

    Figyelem, alacsony hőmérséklet
