Mercedes-Benz CLA 250 4MATIC Típus C118 Coupé, 2019-től

Meghajtás piktogramja Benzin

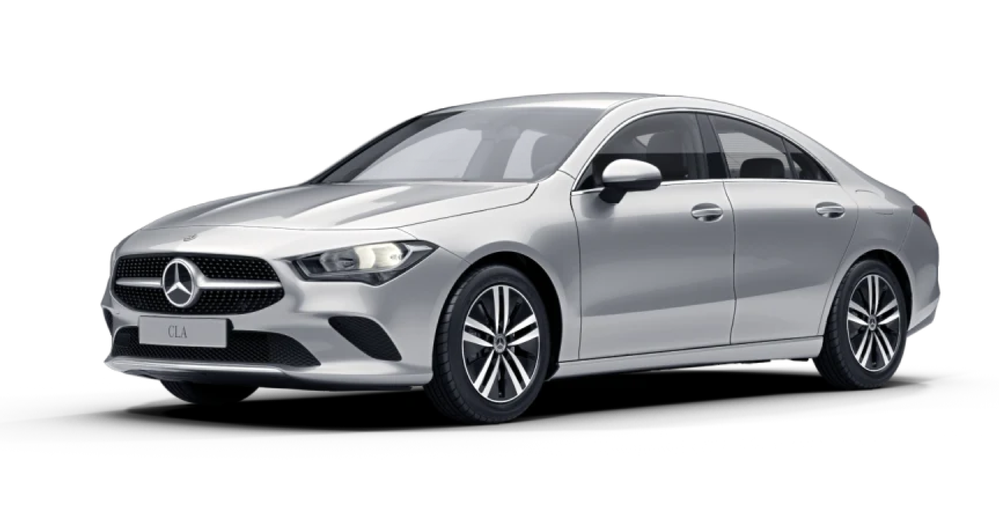

  • A gépkocsi bal első átlós nézete

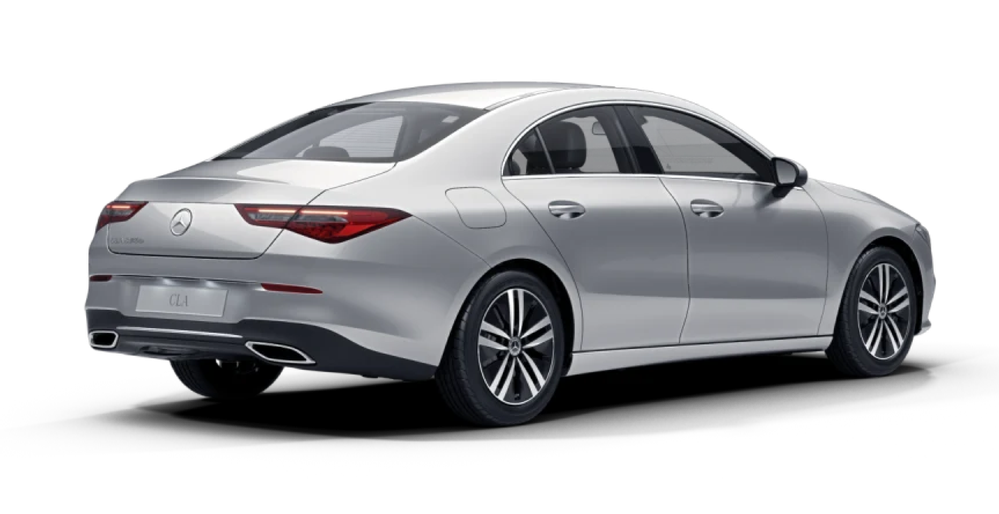

  • A gépkocsi jobb hátsó átlós nézete

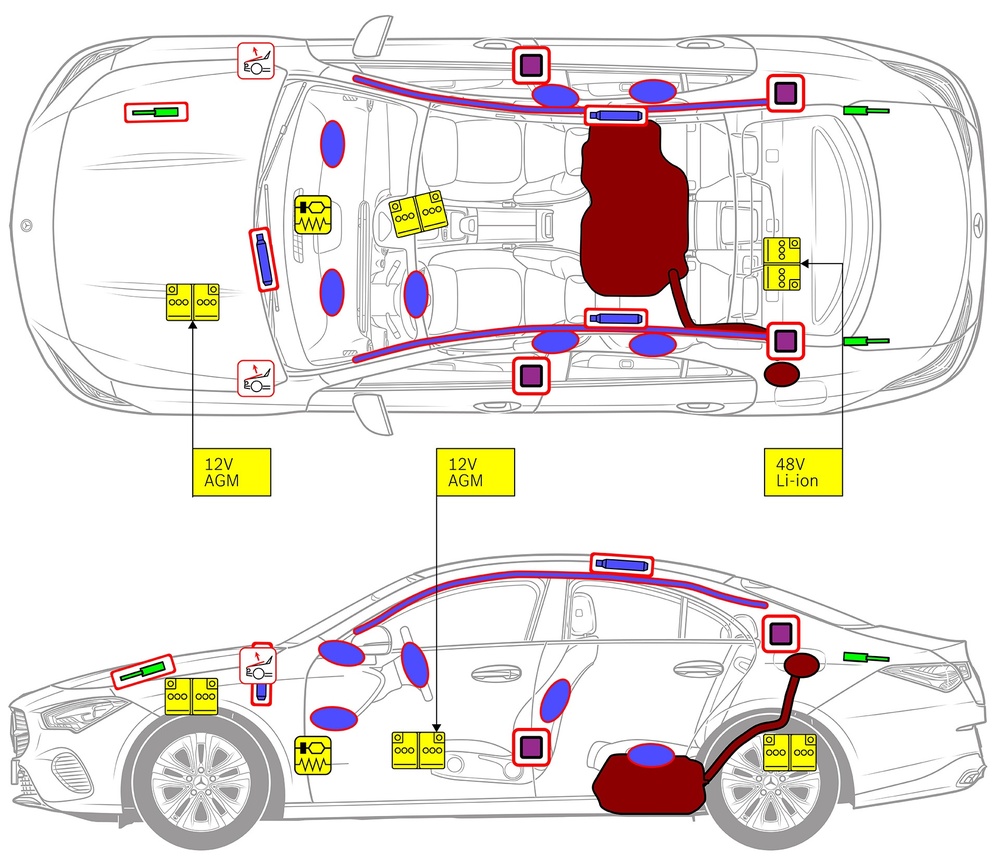

A gépkocsi vonalkázott rajza a biztonságtechnikai funkciót betöltő komponensek és a mentési pontok jelölésével.
  • ... piktogramja Légzsák

    Légzsák

  • ... piktogramja Gázgenerátor

    Gázgenerátor

  • ... piktogramja Biztonságiöv-előfeszítő

    Biztonságiöv-előfeszítő

  • ... piktogramja SRS-vezérlőegység

    SRS-vezérlőegység

  • ... piktogramja Aktív gyalogosvédelmi rendszer

    Aktív gyalogosvédelmi rendszer

  • ... piktogramja Gáztöltésű lengéscsillapító/előfeszített rugó

    Gáztöltésű lengéscsillapító/előfeszített rugó

  • ... piktogramja Alacsonyfeszültségű akkumulátor

    Alacsonyfeszültségű akkumulátor

  • ... piktogramja Benzin hajtóanyag-tartály

    Benzin hajtóanyag-tartály

Hivatkozás: További információkért kérjük, olvassa el a mentési útmutatót.

1. Azonosítás/felismerés

2. Jármű rögzítése / emeles

Parkolófék
Nyomja meg a P kapcsolót (1) a váltókaron. A parkolófék automatikusan bekapcsol.
Rögzítőfék
Elektromos rögzítőfék (1)
  • Jelmagyarázat szimbóluma Megfelelő emelési pontok
    Megfelelő emelési pontok
  • Jelmagyarázat szimbóluma Megfelelő stabilizálási pontok az oldalán
    Megfelelő stabilizálási pontok az oldalán
Veszély piktogramja

A mentés (pl. hidraulikus berendezéssel történő alátámasztással) során el kell kerülni a küszöbök és az alváz további deformálódását.

3. Közvetlenveszélyek elhárítása,biztonsági intézkedések

Gyújtás kikapcsolása:

1. Nyomja meg a START-STOP gombot az üzemfék működtetése nélkül.
2. Tartsa az elektronikus gépjármű kulcsait legalább 5 m távolságban.

Veszély piktogramja

A motorhangok hiánya nem jelenti azt, hogy a jármű kikapcsolt állapotban van.

Veszély piktogramja

Az újraindítás a jármű üzemen kívül helyezéséig lehetséges.

12 V akkumulátor leválasztása

1. Távolítsa el a 12 voltos akkumulátor burkolatát.
2. Lazítsa meg a 12 voltos akkumulátor negatív kábelét a csavaros csatlakozásnál, és rögzítse a véletlen érintkezés ellen.

48 V akkumulátor leválasztása

1. Távolítsa el a csomagtérben lévő 48 voltos akkumulátor burkolatát.
2. Lazítsa meg a 48 voltos akkumulátor negatív kábelét a csavaros csatlakozásnál, és rögzítse a véletlen érintkezés ellen.

Veszély piktogramja

A passzív biztonsági rendszerek (légzsákok és övfeszítők) deaktiválva vannak.

4. Hozzaférés a bent rekedtekhez

A gépkocsiutasok kiszabadításakor a visszatartórendszerek komponenseit (különösen a pirotechnikai elemeket) az 1. oldalon megadottaknak megfelelően kell figyelembe venni.

Kormánybeállítás

Kormánybeállítás

Ülésbeállítás (mechanikus)

Ülésbeállítás (mechanikus)

Ülésbeállítás (elektromos)

Ülésbeállítás (elektromos)

  • Jelmagyarázat szimbóluma VSG: kompozit biztonsági üveg
    VSG: kompozit biztonsági üveg
  • Jelmagyarázat szimbóluma ESG: edzett biztonsági üveg
    ESG: edzett biztonsági üveg

5. Gázok,folyadékok eltávolítása

Elem piktogramja Figyelmeztetések piktogramja Leírás
... piktogramja Alacsony feszültségű akkumulátor
... piktogramja Tűzveszélyes
... piktogramja Az emberi egészségre veszélyes
... piktogramja Maró hatású
... piktogramja Akut toxicitás
... piktogramja Robbanásveszélyes
12 V/ 48 V
... piktogramja Benzin hajtóanyag-tartály
... piktogramja Tűzveszélyes
... piktogramja Az emberi egészségre veszélyes
43 L
... piktogramja Légkondicionáló elem
... piktogramja Tűzveszélyes
... piktogramja Az emberi egészségre veszélyes
... piktogramja Figyelem, alacsony hőmérséklet
590 ± 10 g

6. Tűz esetén

... piktogramja Használjon vizet a tűzoltáshoz
... piktogramja Használjon száraz habot a tűzoltáshoz
... piktogramja Használjon nedves habot a tűzoltáshoz

A járműtűz eloltásához nagy mennyiségű vizet (H₂O) használjon.

7. Elmerülés esetén

Nem áll fenn a karosszériát érő feszültség veszélye. A jármű mentése után is használható:
1. Engedje le a vizet a belső térből.
2. Kezdeményezze a 12/48 V-os fedélzeti hálózat kikapcsolását (lásd a 3. fejezetet).

8. Elszállítás

9. Fontos információk

További információkat az Útmutató szgk-k vontatásához a vontatószolgálat számára kiadványban találhat.

10. Felhasznált piktogramok magyarázata

  • ... piktogramja 2. kategóriába tartozó folyékony üzemanyag üzemű jármű

    2. kategóriába tartozó folyékony üzemanyag üzemű jármű

  • ... piktogramja Általános figyelmeztető jel

    Általános figyelmeztető jel

  • ... piktogramja Tűzveszélyes

    Tűzveszélyes

  • ... piktogramja Az emberi egészségre veszélyes

    Az emberi egészségre veszélyes

  • ... piktogramja Maró hatású

    Maró hatású

  • ... piktogramja Akut toxicitás

    Akut toxicitás

  • ... piktogramja Robbanásveszélyes

    Robbanásveszélyes

  • ... piktogramja Használjon vizet a tűzoltáshoz

    Használjon vizet a tűzoltáshoz

  • ... piktogramja Használjon száraz habot a tűzoltáshoz

    Használjon száraz habot a tűzoltáshoz

  • ... piktogramja Használjon nedves habot a tűzoltáshoz

    Használjon nedves habot a tűzoltáshoz

  • ... piktogramja Csomagtartó

    Csomagtartó

  • ... piktogramja Okoskulcs eltávolítása

    Okoskulcs eltávolítása

  • ... piktogramja Légkondicionáló elem

    Légkondicionáló elem

  • ... piktogramja Figyelem, alacsony hőmérséklet

    Figyelem, alacsony hőmérséklet
