smart fortwo Típus A451 kabrió, 2012 - 2015

Meghajtás piktogramja Elektromos

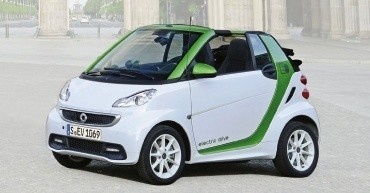

  • A gépkocsi bal első átlós nézete

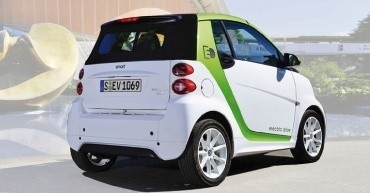

  • A gépkocsi jobb hátsó átlós nézete

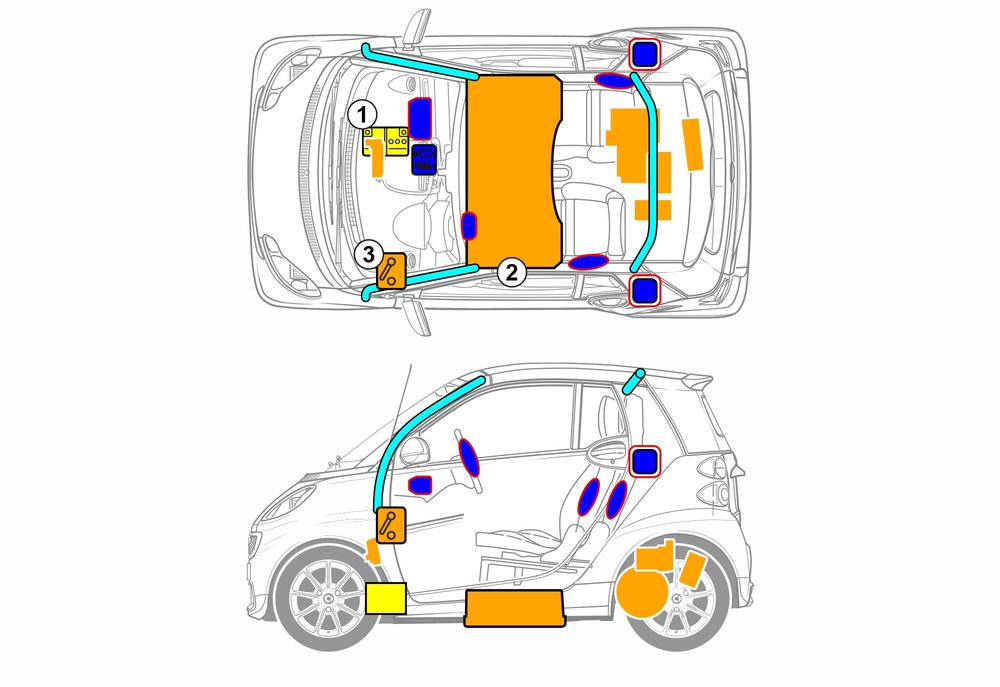

A gépkocsi vonalkázott rajza a biztonságtechnikai funkciót betöltő komponensek és a mentési pontok jelölésével.
  • 12 V-os akkumulátor

  • Nagyfeszültségű akkumulátor

  • Nagyfeszültségű kikapcsolókészülék

  • ... piktogramja Légzsák

    Légzsák

  • ... piktogramja Biztonságiöv feszítő

    Biztonságiöv feszítő

  • ... piktogramja Strukturális erősítés

    Strukturális erősítés

  • ... piktogramja Visszatartórendszer-vezérlőegység

    Visszatartórendszer-vezérlőegység

  • ... piktogramja 12 V-os akkumulátor

    12 V-os akkumulátor

  • ... piktogramja Nagyfeszültségű akkumulátor

    Nagyfeszültségű akkumulátor

  • ... piktogramja Nagyfeszültségű részegységek

    Nagyfeszültségű részegységek

  • ... piktogramja Nagyfeszültségű kikapcsolókészülék

    Nagyfeszültségű kikapcsolókészülék

Hivatkozás: További információkért kérjük, olvassa el a mentési útmutatót.

1. Azonosítás/felismerés

3. Közvetlenveszélyek elhárítása,biztonsági intézkedések

A nagyfeszültségű rendszer kikapcsolása

A nagyfeszültségű rendszert minden más esetben ki kell kapcsolni az alábbiak szerint:

nagyfeszültségű leválasztó berendezés

A nagyfeszültségű kikapcsolókészülék a műszerfal alsó oldalán, a menetirány szerinti bal oldalon található.

Csatlakozót (1) a tartóegységből kihúzni

Veszély piktogramja

Annak érdekében, hogy a nagyfeszültségű hálózatban ne legyen maradék feszültség, a kikapcsolás után várjon kb. 20 másodpercet.

Veszély piktogramja

A passzív biztonsági rendszereket, például a légzsákokat és az övfeszítőket továbbra is a 12 voltos fedélzeti hálózat látja el feszültséggel.

12 V akkumulátor leválasztása

1. Távolítsa el a 12 voltos akkumulátor burkolatát.
2. Lazítsa meg a 12 voltos akkumulátor negatív kábelét a csavaros csatlakozásnál, és rögzítse a véletlen érintkezés ellen.
