Canter Tüüp 468 Kastiauto, alates 2017. aastast

Ajami pilt Elektriline

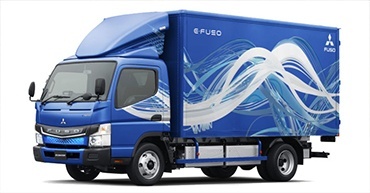

  • Sõiduki diagonaalvaade vasakult eest

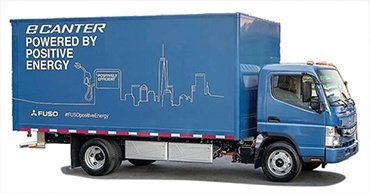

  • Sõiduki diagonaalvaade paremalt tagant

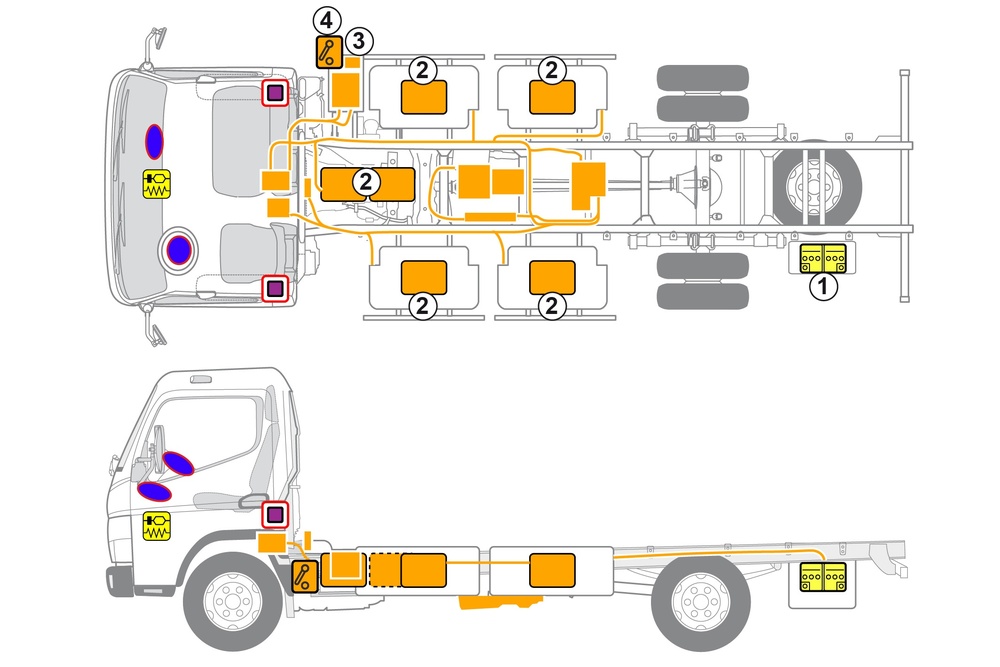

Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.

  • Battery 12 V

  • High-voltage battery

  • High-voltage charge socket

  • High-voltage disconnect device

  • Pilt, millel on kujutatud Aku 12 V

    Aku 12 V

  • Pilt, millel on kujutatud Kõrgepingeaku

    Kõrgepingeaku

  • Pilt, millel on kujutatud Kõrgepinge komponendid

    Kõrgepinge komponendid

  • Pilt, millel on kujutatud Kõrgepinge väljalülitusseade

    Kõrgepinge väljalülitusseade

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Kõrgepingesüsteemi inaktiveerimine

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Suvand

Alternatiivne kõrgepinge väljalülitusseadis

EMERGENCY OFF button

The EMERGENCY OFF button is located at the front right behind the front axle fender.

1 EMERGENCY OFF button

Ohu pilt

Danger from electrical voltage
If you commence rescue work before waiting for the capacitor to discharge, there is a danger of electric shock which could result in severe or fatal injuries. Before starting any rescue operations, wait for at least ve minutes a er switching o the high-voltage system in order to discharge the capacitor in the voltage converter.

Ohu pilt

Tagamaks, et kõrgepingevõrgus pole jääkpinget, oodake pärast väljalülitamist ca 20 sekundit.

Ohu pilt

Passiivseid turvasüsteeme, nagu turvapadjad ja turvavöö eelpingutid, varustatakse jätkuvalt 12-voldise pardavõrgu vooluga.

12 V aku lahutamine

1. Eemaldage 12-voldise aku kate
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.

8. Pukseerimine / transportimine / hoiustamine

Ohu pilt

Towing is possible up to 20 km/h without having to disassemble the propeller shaft.
