Canter Tüüp 468 Kastiauto, alates 2013. aastast

Ajami pilt Hübriid Diisel Ajami pilt Hübriid Bensiin

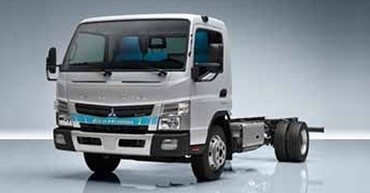

  • Sõiduki diagonaalvaade vasakult eest

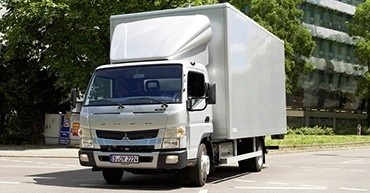

  • Sõiduki diagonaalvaade paremalt tagant

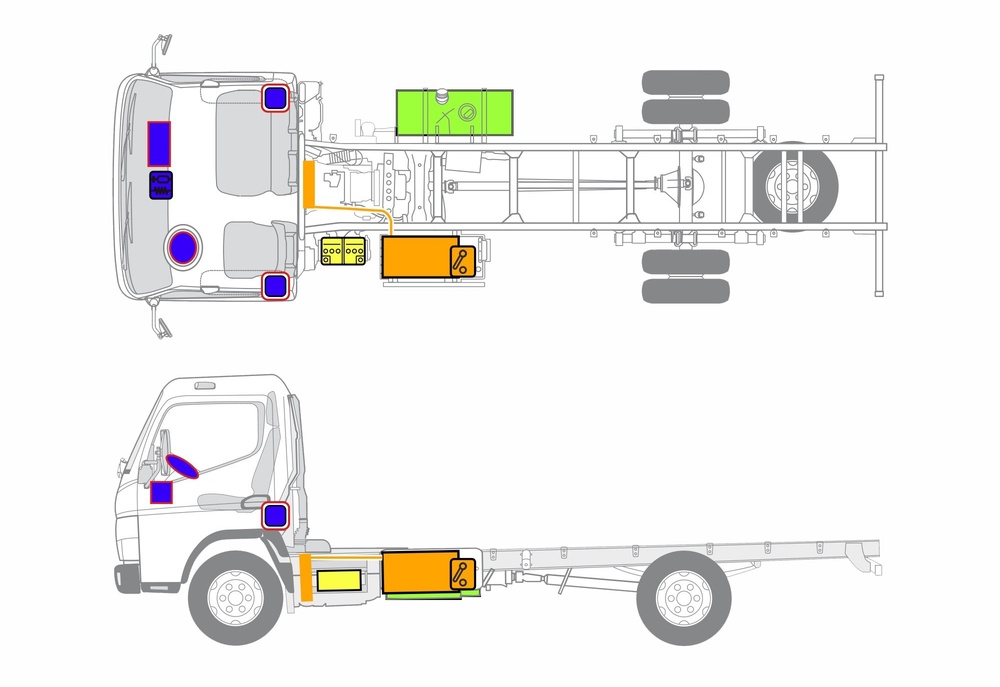

Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.
  • Pilt, millel on kujutatud Turvapadi

    Turvapadi

  • Pilt, millel on kujutatud Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pilt, millel on kujutatud Kütusepaak

    Kütusepaak

  • Pilt, millel on kujutatud Turvasüsteemide juhtplokk

    Turvasüsteemide juhtplokk

  • Pilt, millel on kujutatud Aku 12 V

    Aku 12 V

  • Pilt, millel on kujutatud Kõrgepingeaku

    Kõrgepingeaku

  • Pilt, millel on kujutatud Kõrgepinge komponendid

    Kõrgepinge komponendid

  • Pilt, millel on kujutatud Kõrgepinge väljalülitusseade

    Kõrgepinge väljalülitusseade

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Süüte väljalülitamine.

1. To switch off the ignition, turn the ignition key to the ACC position (A)
2. Turn the ignition key further to the LOCK position (B) and remove it.

Kõrgepingesüsteemi inaktiveerimine

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Suvand

Kõrgepinge väljalülitusseadis

The EMERGENCY OFF button is located in the cutout in the side panel of the high-voltage battery.

• Press the EMERGENCY OFF button

Suvand

Alternatiivne kõrgepinge väljalülitusseadis

The high-voltage disconnect device (safety plug) is located on the right-hand side of the high-voltage battery.

• Unscrew the 6 bolts (M8) and remove the side panel (1).

• Unscrew the 12 bolts (M6) and remove the cover (3) of the safety plug (4).

• Push the retainer (5) of the locking lever (6) to the left (arrow).

• Flip the locking lever (6) outwards.

• Pull the safety plug (4) out of the holder; it is now certain that the high-voltage circuit in the battery is interrupted.

• Reattach the cover (3) with 4 bolts in order to prevent the high-voltage system from being switched back on.

Ohu pilt

Danger from electrical voltage
If you commence rescue work before waiting for the capacitor to discharge, there is a danger of electric shock which could result in severe or fatal injuries. Before starting any rescue operations, wait for at least ve minutes a er switching o the high-voltage system in order to discharge the capacitor in the voltage converter.

Ohu pilt

Tagamaks, et kõrgepingevõrgus pole jääkpinget, oodake pärast väljalülitamist ca 20 sekundit.

Ohu pilt

Passiivseid turvasüsteeme, nagu turvapadjad ja turvavöö eelpingutid, varustatakse jätkuvalt 12-voldise pardavõrgu vooluga.

12 V aku lahutamine

1. Eemaldage 12-voldise aku kate
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.
