smart forfour Tüüp 453 Limusiin, 2017 - 2021

Ajami pilt Elektriline

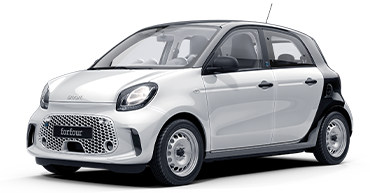

  • Sõiduki diagonaalvaade vasakult eest

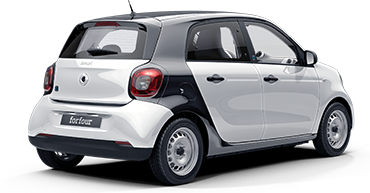

  • Sõiduki diagonaalvaade paremalt tagant

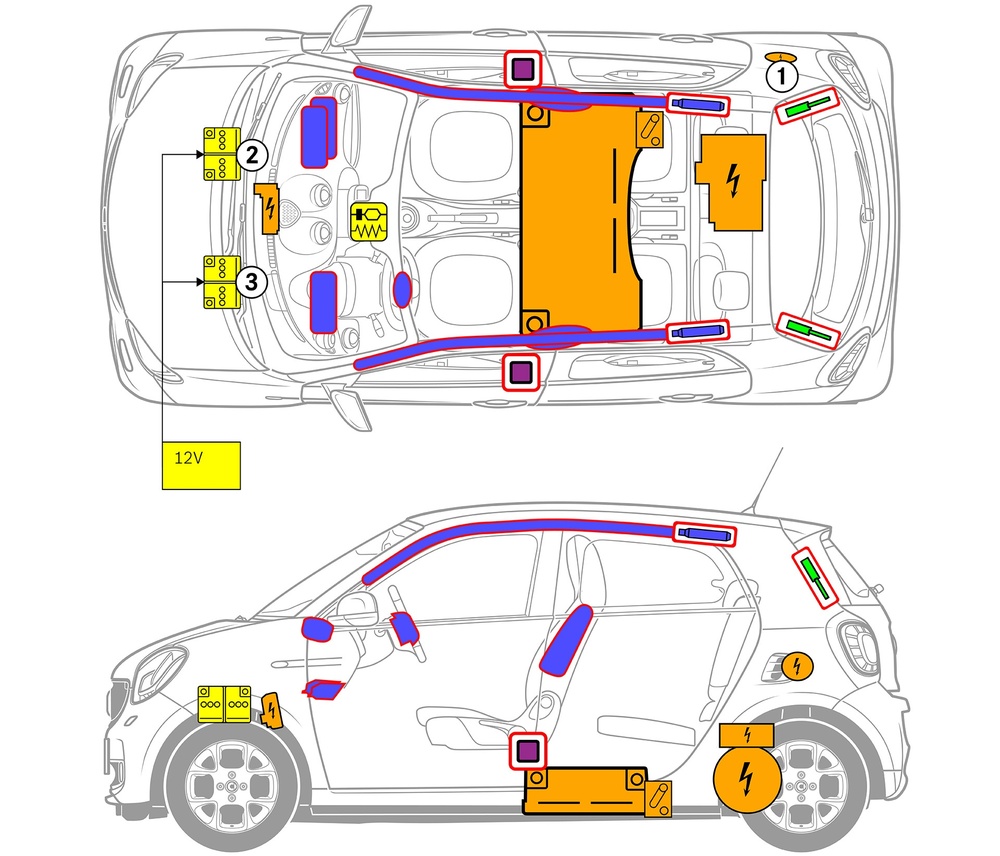

Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.
  • High-voltage charge socket

  • Left-hand drive

  • Right-hand drive

  • Pilt, millel on kujutatud Turvapadi

    Turvapadi

  • Pilt, millel on kujutatud Gaasigeneraator

    Gaasigeneraator

  • Pilt, millel on kujutatud Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pilt, millel on kujutatud Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pilt, millel on kujutatud Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pilt, millel on kujutatud Madalpingeaku

    Madalpingeaku

  • Pilt, millel on kujutatud Akupakett, kõrgepinge

    Akupakett, kõrgepinge

  • Pilt, millel on kujutatud Kõrgepingekomponent

    Kõrgepingekomponent

  • Pilt, millel on kujutatud Kõrgepingeseade, mis ühendab kõrgepinge lahti

    Kõrgepingeseade, mis ühendab kõrgepinge lahti

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Kõrgepingesüsteemi inaktiveerimine

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Suvand

Kõrgepinge väljalülitusseadis

The high-voltage disconnect device is located on the underside of the high-voltage battery on the right at the rear.

Open lock (1) on connector (2) / Unplug connector (2) from high-voltage battery

Ohu pilt

Tagamaks, et kõrgepingevõrgus pole jääkpinget, oodake pärast väljalülitamist ca 20 sekundit.

Ohu pilt

Passiivseid turvasüsteeme, nagu turvapadjad ja turvavöö eelpingutid, varustatakse jätkuvalt 12-voldise pardavõrgu vooluga.

12 V aku lahutamine

1. Eemaldage 12-voldise aku kate
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.
