smart fortwo Tüüp C451 Coupé, 2012 - 2015

Ajami pilt Elektriline

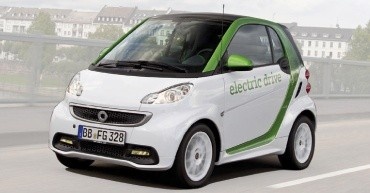

  • Sõiduki diagonaalvaade vasakult eest

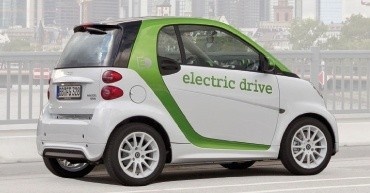

  • Sõiduki diagonaalvaade paremalt tagant

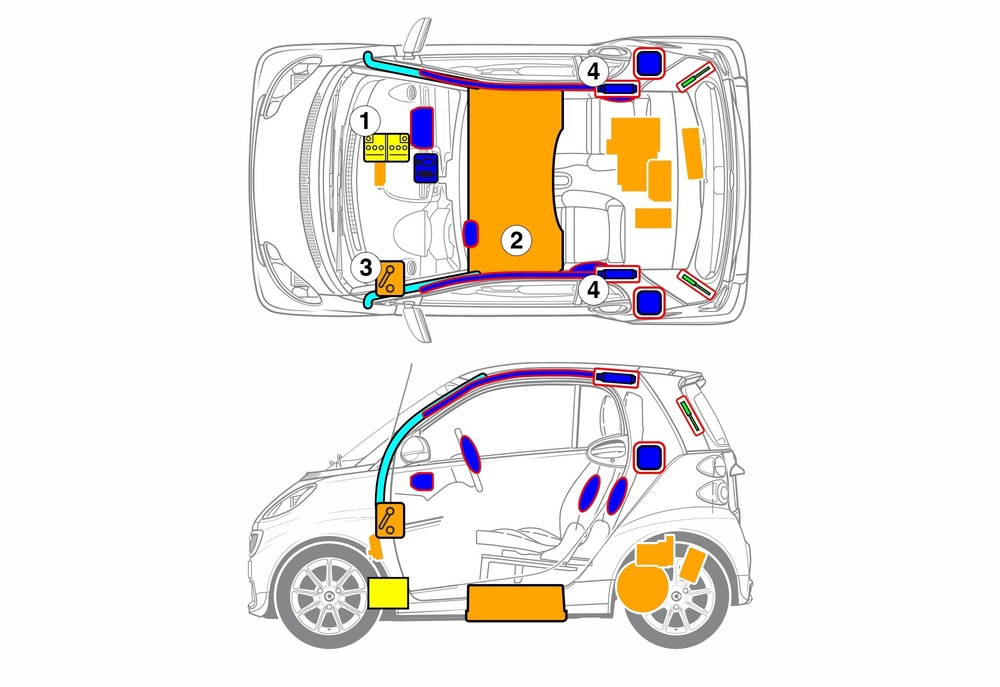

Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.
  • Battery 12 V

  • High-voltage battery

  • High-voltage disconnect device

  • Windowbag (USA only)

  • Pilt, millel on kujutatud Turvapadi

    Turvapadi

  • Pilt, millel on kujutatud Gaasigeneraator

    Gaasigeneraator

  • Pilt, millel on kujutatud Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pilt, millel on kujutatud Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pilt, millel on kujutatud Keretugevdused

    Keretugevdused

  • Pilt, millel on kujutatud Turvasüsteemide juhtplokk

    Turvasüsteemide juhtplokk

  • Pilt, millel on kujutatud Aku 12 V

    Aku 12 V

  • Pilt, millel on kujutatud Kõrgepingeaku

    Kõrgepingeaku

  • Pilt, millel on kujutatud Kõrgepinge komponendid

    Kõrgepinge komponendid

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Kõrgepingesüsteemi inaktiveerimine

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Kõrgepinge väljalülitusseadis

The high-voltage disconnect device is located on the underside of the instrument panel on the left side.

Pull connector (1) out of bracket

Ohu pilt

Tagamaks, et kõrgepingevõrgus pole jääkpinget, oodake pärast väljalülitamist ca 20 sekundit.

Ohu pilt

Passiivseid turvasüsteeme, nagu turvapadjad ja turvavöö eelpingutid, varustatakse jätkuvalt 12-voldise pardavõrgu vooluga.

12 V aku lahutamine

1. Eemaldage 12-voldise aku kate
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.
