Mercedes-Benz eVito Tourer / Mixto (447), 2017 - 2021

Ajami pilt Elektriline

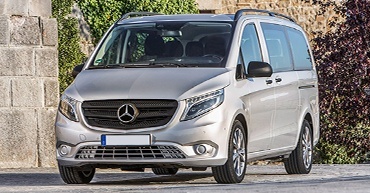

  • Sõiduki diagonaalvaade vasakult eest

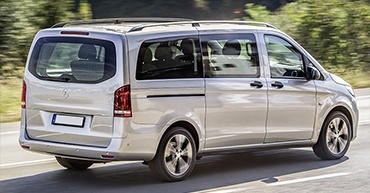

  • Sõiduki diagonaalvaade paremalt tagant

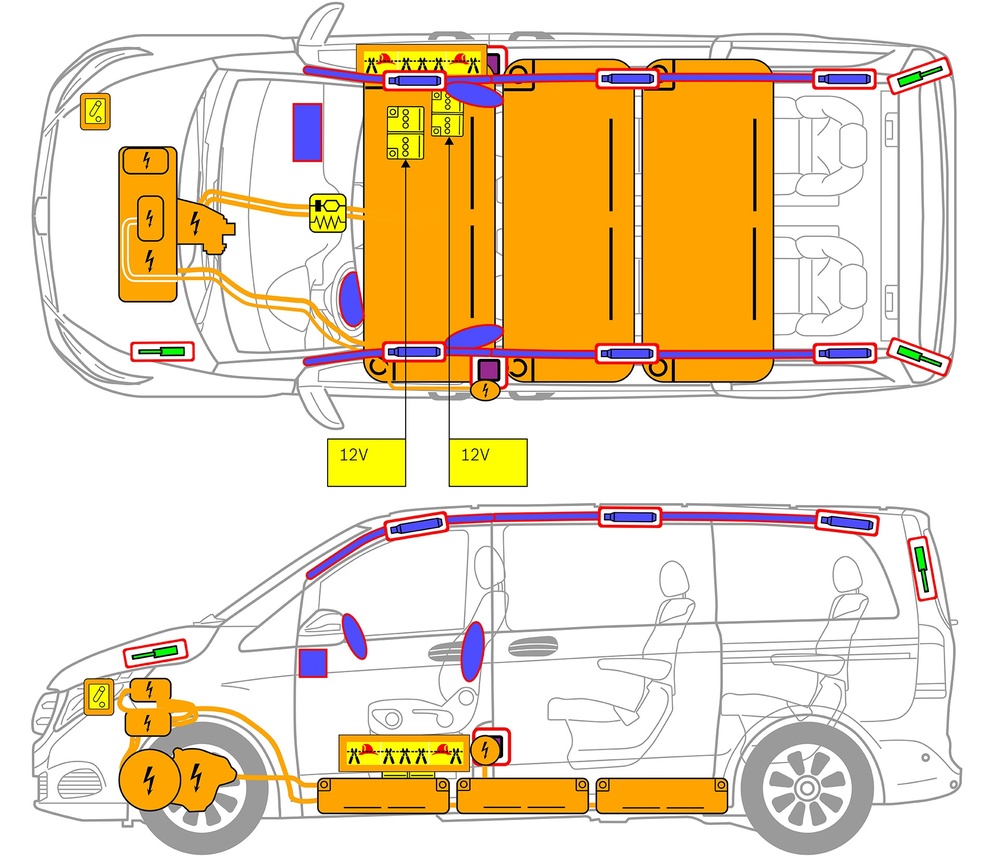

Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.
  • Pilt, millel on kujutatud Turvapadi

    Turvapadi

  • Pilt, millel on kujutatud Gaasigeneraator

    Gaasigeneraator

  • Pilt, millel on kujutatud Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pilt, millel on kujutatud Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pilt, millel on kujutatud Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pilt, millel on kujutatud Madalpingeaku

    Madalpingeaku

  • Pilt, millel on kujutatud Akupakett, kõrgepinge

    Akupakett, kõrgepinge

  • Pilt, millel on kujutatud Kõrgepinge-toitejuhe

    Kõrgepinge-toitejuhe

  • Pilt, millel on kujutatud Kõrgepingekomponent

    Kõrgepingekomponent

  • Pilt, millel on kujutatud Kaabli lõikamine

    Kaabli lõikamine

  • Pilt, millel on kujutatud Madalpingeseade, mis ühendab kõrgepinge lahti

    Madalpingeseade, mis ühendab kõrgepinge lahti

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Kõrgepingesüsteemi inaktiveerimine

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Suvand

Kõrgepinge väljalülitusseadis

Kõrgepinge väljalülitusseadis asub mootoriruumis sõidusuuna suhtes paremal pool.

(1) Tõmmake vabastushooba
(2) Vajutage vabastushoob alla
(3) Tõmmake lüliti välja

Suvand

Alternatiivne kõrgepinge väljalülitusseadis

Alternatiivne kõrgepinge väljalülitusseadis asub parempoolse esiistme istmekastis.
See on täistatud viitava sildiga.

Eemaldage kate (1). Lõigake juhe markeeritud kohast (2) läbi.

Aku madalpinge

12 V aku lahutamine

1. Eemaldage 12-voldise aku kate
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.
