Mercedes-Benz EQE 500 4MATIC Tüüp X294 SUV, alates 2023. aastast

Pictogramm des Antriebs Elektriline

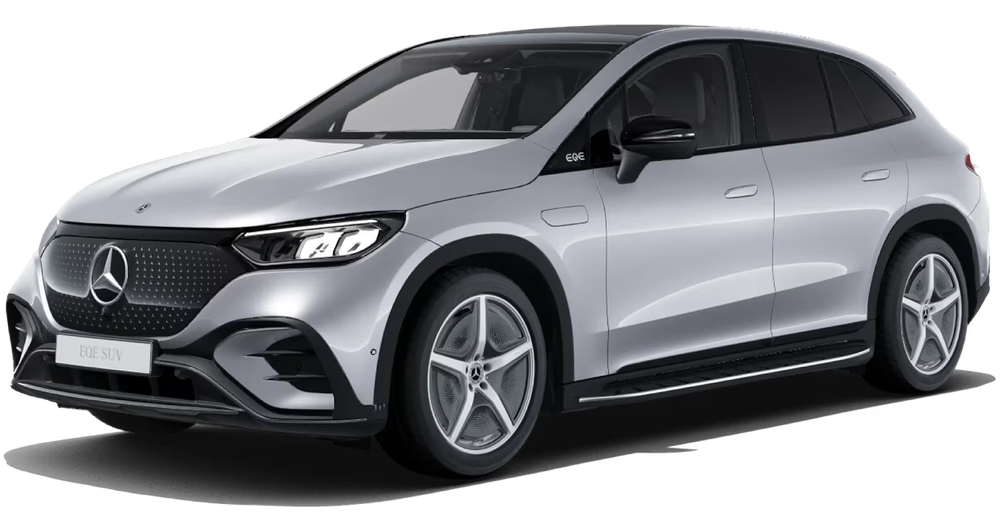

  • Schrägansicht des Fahrzeugs von vorne links

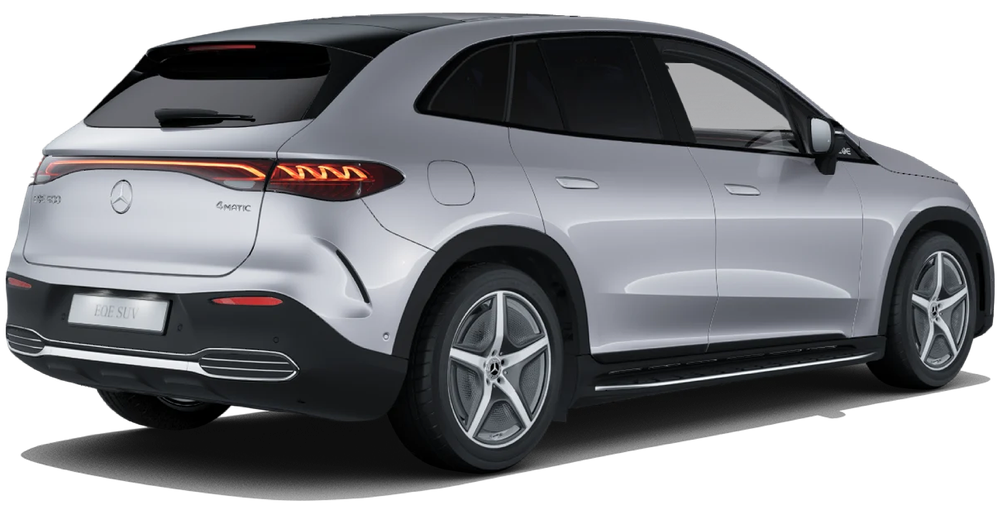

  • Schrägansicht des Fahrzeugs von hinten rechts

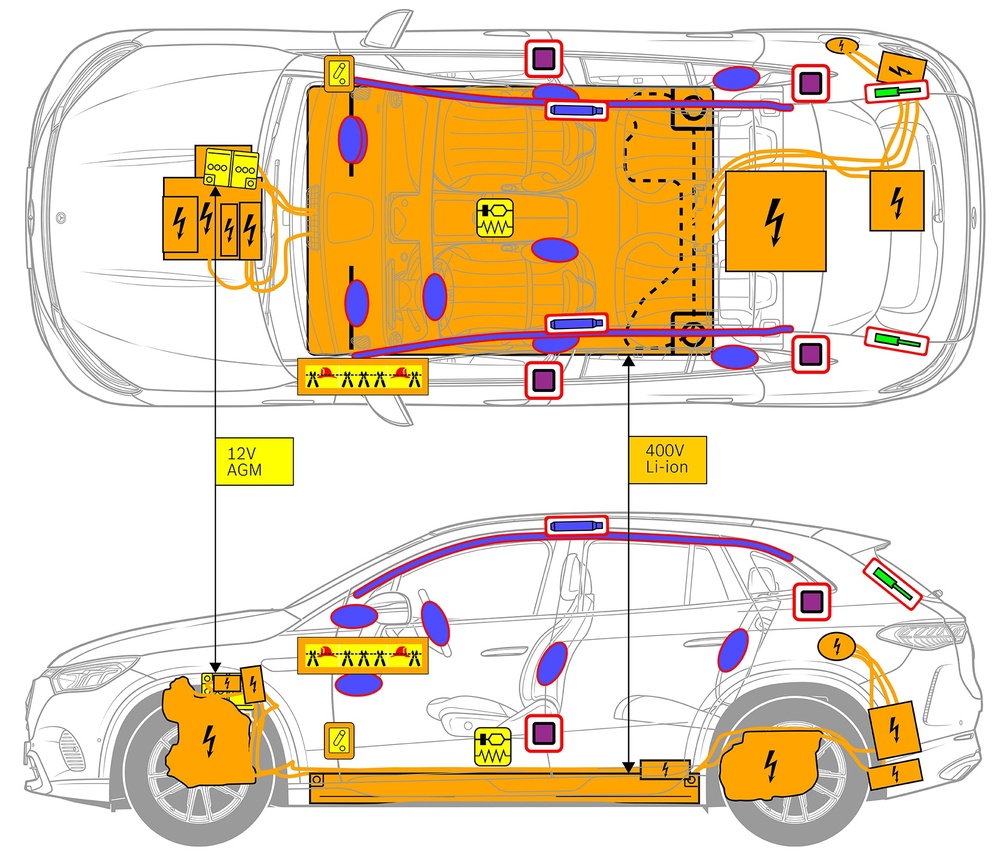

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogram for Turvapadi

    Turvapadi

  • Pictogram for Gaasigeneraator

    Gaasigeneraator

  • Pictogram for Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pictogram for Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pictogram for Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pictogram for Madalpingeaku

    Madalpingeaku

  • Pictogram for Akupakett, kõrgepinge

    Akupakett, kõrgepinge

  • Pictogram for Kõrgepinge-toitejuhe

    Kõrgepinge-toitejuhe

  • Pictogram for Kõrgepingekomponent

    Kõrgepingekomponent

  • Pictogram for Kaabli lõikamine

    Kaabli lõikamine

  • Pictogram for Madalpingeseade, mis ühendab kõrgepinge lahti

    Madalpingeseade, mis ühendab kõrgepinge lahti

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

2. Immobiliseerimine / stabiliseerimine / tõstmine

Parkimispidur
Vajutage lülitit P valitshooval (1). Parkimispidur aktiveerub automaatselt.
Seisupidur
Elektriline seisupidur (1)
  • Legend symbol for Sobiv tõstepunkt
    Sobiv tõstepunkt
  • Legend symbol for Sobivad stabiliseerimispunktid küljel
    Sobivad stabiliseerimispunktid küljel
  • Legend symbol for Kõrgepingeaku
    Kõrgepingeaku
Pictogram for danger

Vältida tuleb lävede ja aluspõranda täiendavat deformeerumist päästetööde käigus (nt hüdraulikaseadmetega toetamisel).

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Süüte väljalülitamine.

1. Vajutage START-STOP-nuppu ilma sõidupidurit rakendamata.
2. Hoidke elektroonilist sõidukivõtit vähemalt 5 m kaugusel.

Pictogram for danger

Mootorimüra puudumine ei tähenda, et sõiduk on välja lülitatud.

Pictogram for danger

Taaskäivitamine on võimalik kuni sõiduki kasutusest kõrvaldamiseni.

Kõrgepingesüsteemi inaktiveerimine

Pictogram for danger

Õnnetuse korral, kus turvapadjad ja turvavöö eelpingutid rakenduvad, lülitub kõrgepingesüsteem automaatselt välja.

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Suvand

Kõrgepinge väljalülitusseadis

Kõrgepinge väljalülitusseadis asub kõrvalistujapoolse A-piilari allosas.

(1) Tõmmake vabastusseadist
(2) Lükake vabastusseadis alla
(3) Tõmmake lüliti välja

Suvand

Alternatiivne kõrgepinge väljalülitusseadis

Alternatiivne kõrgepinge väljalülitusseadis asub armatuurlaual kaitsmekasti katte all, juhi poolel.
See on täistatud viitava sildiga.

Eemaldage kate (1). Lõigake juhe markeeritud kohast (2) läbi.

Pictogram for danger

Tagamaks, et kõrgepingevõrgus pole jääkpinget, oodake pärast väljalülitamist ca 20 sekundit.

Pictogram for danger

Passiivseid turvasüsteeme, nagu turvapadjad ja turvavöö eelpingutid, varustatakse jätkuvalt 12-voldise pardavõrgu vooluga.

12 V aku lahutamine

1. Eemaldage mootoriruumist 12-voldise aku kate.
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.

Pictogram for danger

Passiivsed turvasüsteemid (turvapadjad ja turvavöö eelpingutid) inaktiveeritakse.

4. Juurdepääs sõitjatele

Reisijate vabastamisel tuleb jälgida turvasüsteemi komponentide (eelkõige pürotehniliste elementide) andmeid leheküljel 1.

Lükake lame mittemetallist ese ülaltpoolt sissetõmmatud uksekäepideme (1) taha ja lükake seda kergelt väljapoole.

Lükake lame mittemetallist ese ülaltpoolt sissetõmmatud uksekäepideme (1) taha ja lükake seda kergelt väljapoole.

Võtke altpoolt ukse käepideme (1) tagant kinni ja tõmmake väljapoole, kuni tunnete vastupanu, ja hoidke.

Võtke altpoolt ukse käepideme (1) tagant kinni ja tõmmake väljapoole, kuni tunnete vastupanu, ja hoidke.

Rooli reguleerimine

Rooli reguleerimine

Istmeasendi reguleerimine (elektriline)

Istmeasendi reguleerimine (elektriline)

  • Legend symbol for VSG: komposiitturvaklaas
    VSG: komposiitturvaklaas
  • Legend symbol for ESG: ühekordne turvaklaas
    ESG: ühekordne turvaklaas

5. Salvestatud energia / vedelikud / gaasid / tahked ained

Pictogram of the element Pictograms of the warnings Description
Pictogram for Aku madalpinge
Pictogram for Tuleohtlik
Pictogram for Söövitavad
Pictogram for Plahvatusohtlik
12 V
Pictogram for Akupakett, kõrgepinge
Pictogram for Hoiatus. Elekter
Pictogram for Tuleohtlik
Pictogram for Kahjulikud inimese tervisele
Pictogram for Söövitavad
Pictogram for Äge mürgisus
Pictogram for Plahvatusohtlik
400 V
Pictogram for Kliimaseadme komponent
Pictogram for Tuleohtlik
Pictogram for Kahjulikud inimese tervisele
Pictogram for Hoiatus: madal temperatuur
1200 ± 10 g
Pictogram for danger

Kõik kõrgepingejuhtmed on varustatud oranži värvi isolatsiooniga.

6. Tulekahju korral

Pictogram for Kasuta tule kustutamiseks vett

Kasutage sõiduki tulekahju kustutamiseks suurtes kogustes vett (H₂O).
Kasutage liitiumioonaku jahutamiseks suuremates kogustes vett (H₂O).

Pictogram for danger

Hoiatus! Aku süütamine on võimalik

Pictogram for Tuleohtlik
Pictogram for danger

Kui kõrgepingeakust lekib jahutusvedelikku, võib see termilise ülekoormuse tõttu muutuda ebastabiilseks. Kontrollige aku temperatuuri infrapunatermokaameraga.

Pictogram for Kasutage infrapuna-soojuskaamerat

7. Vee alla vajumise korral

Pinge oht kerele puudub.
Pärast sõiduki päästmist
1. Laske veel salongist välja voolata.
2. Käivitage kõrgepingesüsteemi inaktiveerimine (vt peatükki 3).

8. Pukseerimine / transportimine / hoiustamine

Transportige sõidukit ainult koos mõlema teljega puksiirauto või autotranspordi abil.
Hoidke teiste sõidukitega ohutut vahemaad.
Pictogram for danger

Hoiatus! Aku süütamine on võimalik

Pictogram for Tuleohtlik

9. Tähtis lisateave

Lisateavet leiate jaotisest Sõiduautode pukseerimisteenuste juhtnöörid

10. Kasutatud piktogrammide selgitused

  • Pictogram for Elektrisõiduk

    Elektrisõiduk

  • Pictogram for Üldine hoiatussilt

    Üldine hoiatussilt

  • Pictogram for Hoiatus. Elekter

    Hoiatus. Elekter

  • Pictogram for Tuleohtlik

    Tuleohtlik

  • Pictogram for Kahjulikud inimese tervisele

    Kahjulikud inimese tervisele

  • Pictogram for Söövitavad

    Söövitavad

  • Pictogram for Äge mürgisus

    Äge mürgisus

  • Pictogram for Plahvatusohtlik

    Plahvatusohtlik

  • Pictogram for Kasuta tule kustutamiseks vett

    Kasuta tule kustutamiseks vett

  • Pictogram for Kasutage infrapuna-soojuskaamerat

    Kasutage infrapuna-soojuskaamerat

  • Pictogram for Kapott

    Kapott

  • Pictogram for Eemalda nutivõti

    Eemalda nutivõti

  • Pictogram for Kliimaseadme komponent

    Kliimaseadme komponent

  • Pictogram for Hoiatus: madal temperatuur

    Hoiatus: madal temperatuur
