Mercedes-Benz GLC 180 SUV (X254), alates 2023. aastast

Ajami pilt Bensiin

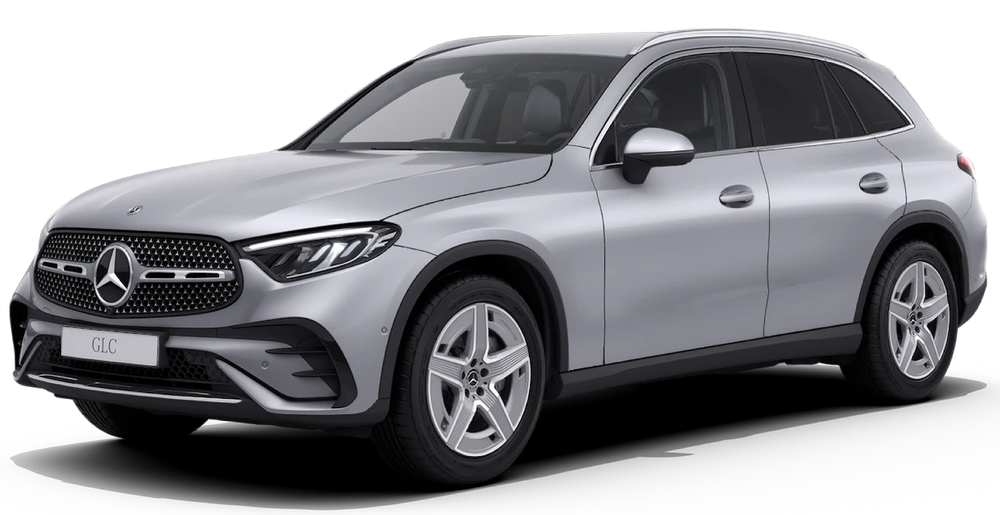

  • Sõiduki diagonaalvaade vasakult eest

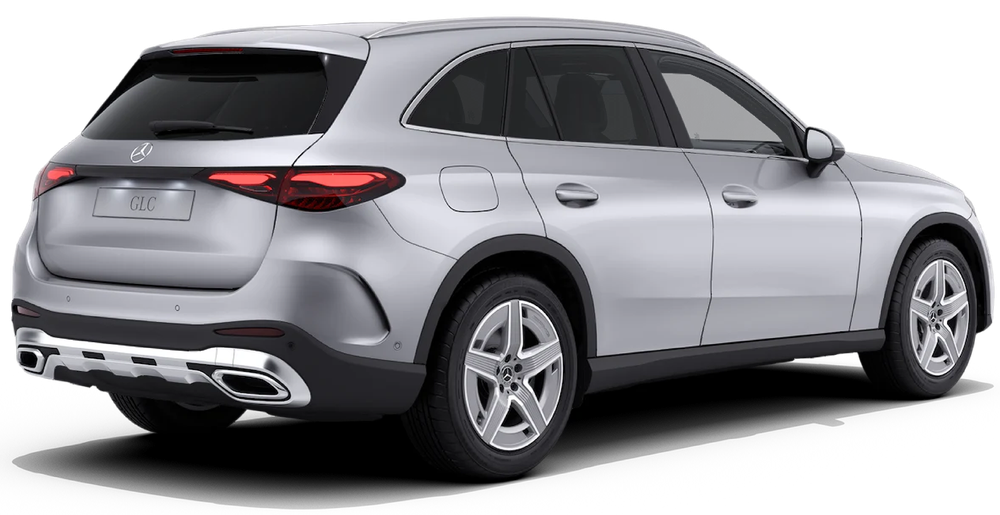

  • Sõiduki diagonaalvaade paremalt tagant

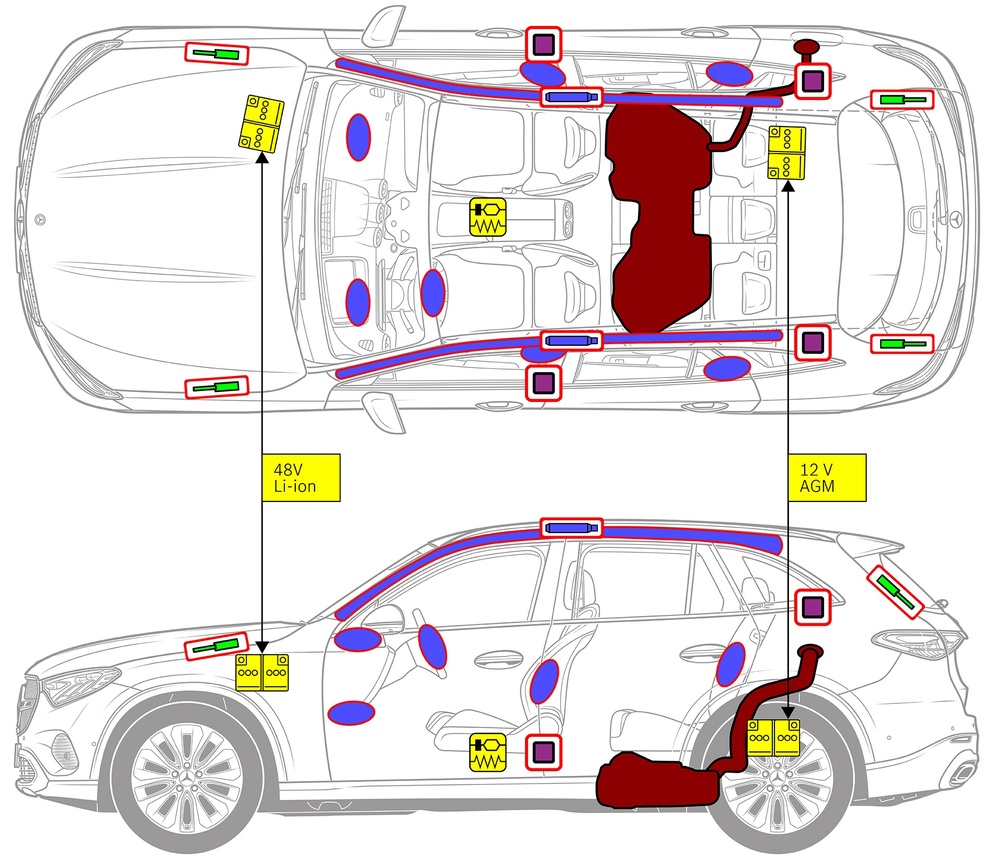

Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.
  • Pilt, millel on kujutatud Turvapadi

    Turvapadi

  • Pilt, millel on kujutatud Gaasigeneraator

    Gaasigeneraator

  • Pilt, millel on kujutatud Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pilt, millel on kujutatud Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pilt, millel on kujutatud Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pilt, millel on kujutatud Madalpingeaku

    Madalpingeaku

  • Pilt, millel on kujutatud Bensiin kütusepaak

    Bensiin kütusepaak

1. Identifikācija / apzīmējums

2. Imobilizācija / stabilizācija /celšana

Stāvbremze
Nospiediet pārnesumu vadības sviras (1) slēdzi P. Stāvbremze tiek automātiski aktivizēta.
Stāvbremze
Elektriskā stāvbremze (1)
  • Simbolu skaidrojums Piemēroti pacelšanas punkti
    Piemēroti pacelšanas punkti
  • Simbolu skaidrojums Piemēroti attiecīgās puses stabilizācijas punkti
    Piemēroti attiecīgās puses stabilizācijas punkti
Bīstamības piktogramma

Glābšanas darbu laikā jānovērš sliekšņu un grīdas papildu deformācija (piem., atbalstot ar hidraulikas aprīkojumu).

3. Tiešu bīstamību novēršana / drošības noteikumi

Aizdedzes izslēgšana:

1. Nospiediet IESLĒGŠANAS/IZSLĒGŠANAS pogu, nenospiežot darba bremzes.
2. Novietojiet transportlīdzekļa elektronisko atslēgu vismaz 5 m attālumā.

Bīstamības piktogramma

Tas, ka nav dzirdami motora trokšņi, nenozīmē, ka transportlīdzeklis ir izslēgts.

Bīstamības piktogramma

Atkārtota iedarbināšana ir iespējama līdz pat transportlīdzekļa ekspluatācijas pārtraukšanai.

Zems akumulatora spriegums

48 V akumulatora atvienošana

1. Noņemiet dzinēja nodalījuma 48 voltu akumulatora pārsegu.
2. Atskrūvējiet 48 voltu akumulatora mīnusa kabeļa skrūvsavienojumu un nodrošiniet pret nevēlamu kontaktu.

Motora pārsegs
Zems akumulatora spriegums

12 V akumulatora atvienošana

1. Noņemiet bagāžas nodalījuma pārsegs 12 voltu akumulatora pārsegu.
2. Atskrūvējiet 12 voltu akumulatora mīnusa kabeļa skrūvsavienojumu un nodrošiniet pret nevēlamu kontaktu.

Bagāžas nodalījuma pārsegs
Bīstamības piktogramma

Pasīvās drošības sistēmas (gaisa spilveni un drošības jostas nospriegotāji) tiek deaktivizēti.

4. Piekļuve braucējiem

Atbrīvojot pasažierus, ņemiet vērā noturēšanas sistēmu elementus (jo īpaši pirotehniskos elementus) saskaņā ar 1. lappusē sniegto informāciju.

Stūres regulēšana

Stūres regulēšana

Sēdekļa regulēšana (elektriska)

Sēdekļa regulēšana (elektriska)

Stūres regulēšana

Stūres regulēšana

Sēdekļa regulēšana (elektriska)

Sēdekļa regulēšana (elektriska)

  • Simbolu skaidrojums VSG: laminēts drošības stikls
    VSG: laminēts drošības stikls
  • Simbolu skaidrojums ESG: vienslāņa drošības stikls
    ESG: vienslāņa drošības stikls

5. Uzkrātā enerģija / šķidrumi / gāzes / cietvielas

Elementa piktogramma Brīdinājumu piktogrammas Apraksts
Piktogramma Zems akumulatora spriegums
Piktogramma Uzliesmojošs
Piktogramma Bīstams cilvēka veselībai
Piktogramma Kodīgs
Piktogramma Akūts toksiskums
Piktogramma Sprādzienbīstams
12 V/ 48 V
Piktogramma Benzīns degvielas tvertne
Piktogramma Uzliesmojošs
Piktogramma Bīstams cilvēka veselībai
62 L
Piktogramma Gaisa kondicionēšanas sistēmas komponents
Piktogramma Uzliesmojošs
Piktogramma Bīstams cilvēka veselībai
Piktogramma Brīdinājums, zema temperatūra
600 ± 10 g

6. Ugunsgrēka gadījumā

Piktogramma Ugunsgrēku dzēst ar ūdeni
Piktogramma Ugunsgrēku dzēst ar sausajām putām
Piktogramma Ugunsgrēku dzēst ar mitrajām putām

Dzēšot transportlīdzekļa ugunsgrēku, lietojiet lielu daudzumu ūdens (H₂O).

7. Iegremdēšanas gadījumā

Virsbūve nevada spriegumu un nerada apdraudējumu. Pēc transportlīdzekļa glābšanas:
1. Ļaujiet ūdenim izplūst no salona.
2. Sāciet 12/48 V borta elektrotīkla deaktivizāciju (skatiet 3. nodaļu).

8. Vilkšana / transportēšana / uzglabāšana

9. Svarīga papildinformācija

Papildu informāciju skatiet nodaļā Evakuācijas dienestiem paredzētās vadlīnijas par vieglajiem automobiļiem


Norāde: Papildu informāciju, lūdzu, skatiet mūsu glābšanas dienestu vadlīnijās.

10. Izmantoto piktogrammu skaidrojums

  • Piktogramma Transportlīdzeklis, kuru darbina 2. grupas šķidrā degviela

    Transportlīdzeklis, kuru darbina 2. grupas šķidrā degviela

  • Piktogramma Vispārēja brīdinājuma zīme

    Vispārēja brīdinājuma zīme

  • Piktogramma Uzliesmojošs

    Uzliesmojošs

  • Piktogramma Bīstams cilvēka veselībai

    Bīstams cilvēka veselībai

  • Piktogramma Kodīgs

    Kodīgs

  • Piktogramma Akūts toksiskums

    Akūts toksiskums

  • Piktogramma Sprādzienbīstams

    Sprādzienbīstams

  • Piktogramma Ugunsgrēku dzēst ar ūdeni

    Ugunsgrēku dzēst ar ūdeni

  • Piktogramma Ugunsgrēku dzēst ar sausajām putām

    Ugunsgrēku dzēst ar sausajām putām

  • Piktogramma Ugunsgrēku dzēst ar mitrajām putām

    Ugunsgrēku dzēst ar mitrajām putām

  • Piktogramma Motora pārsegs

    Motora pārsegs

  • Piktogramma Bagāžas nodalījuma pārsegs

    Bagāžas nodalījuma pārsegs

  • Piktogramma Izņemt viedatslēgu

    Izņemt viedatslēgu

  • Piktogramma Gaisa kondicionēšanas sistēmas komponents

    Gaisa kondicionēšanas sistēmas komponents

  • Piktogramma Brīdinājums, zema temperatūra

    Brīdinājums, zema temperatūra
