Mercedes-Benz GLC 350e L 4MATIC Tüüp V254 SUV, alates 2024. aastast

Ajami pilt Hübriid Bensiin

  • Sõiduki diagonaalvaade vasakult eest
  • Sõiduki diagonaalvaade paremalt tagant
Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.
  • Pilt, millel on kujutatud Turvapadi

    Turvapadi

  • Pilt, millel on kujutatud Gaasigeneraator

    Gaasigeneraator

  • Pilt, millel on kujutatud Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pilt, millel on kujutatud Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pilt, millel on kujutatud Aktiivne jalakäijakaitse süsteem

    Aktiivne jalakäijakaitse süsteem

  • Pilt, millel on kujutatud Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pilt, millel on kujutatud Madalpingeaku

    Madalpingeaku

  • Pilt, millel on kujutatud Bensiin kütusepaak

    Bensiin kütusepaak

  • Pilt, millel on kujutatud Akupakett, kõrgepinge

    Akupakett, kõrgepinge

  • Pilt, millel on kujutatud Kõrgepinge-toitejuhe

    Kõrgepinge-toitejuhe

  • Pilt, millel on kujutatud Kõrgepingekomponent

    Kõrgepingekomponent

  • Pilt, millel on kujutatud Kaabli lõikamine

    Kaabli lõikamine

  • Pilt, millel on kujutatud Madalpingeseade, mis ühendab kõrgepinge lahti

    Madalpingeseade, mis ühendab kõrgepinge lahti

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

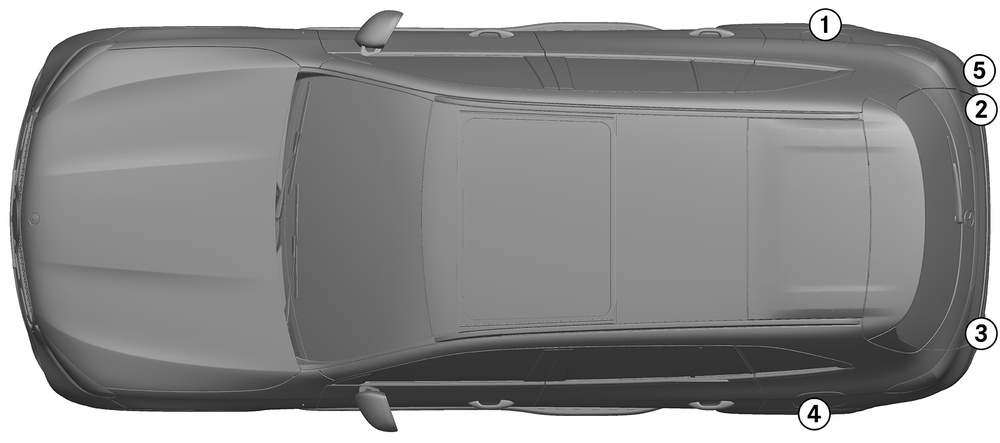

1. Identifitseerimine / tunnustamine

2. Immobiliseerimine / stabiliseerimine / tõstmine

Parkimispidur
Vajutage lülitit P valitshooval (1). Parkimispidur aktiveerub automaatselt.
Seisupidur
Elektriline seisupidur (1)

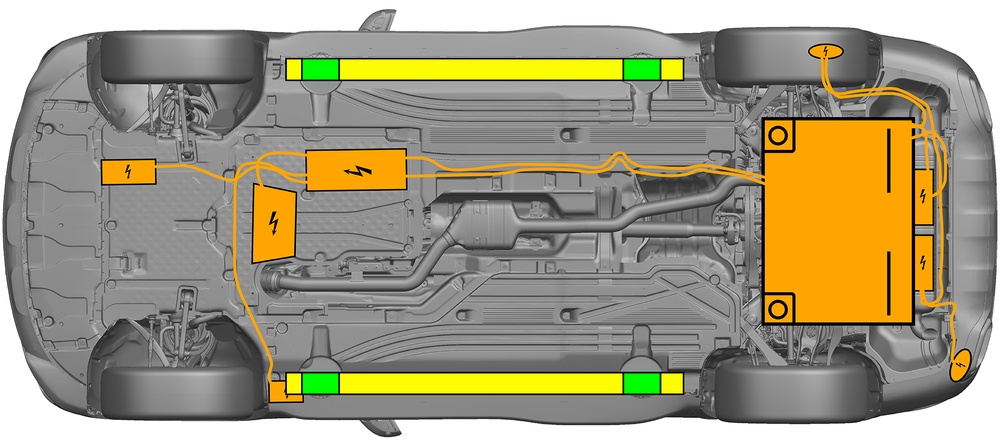

  • Sümbol, mis tähistab Sobiv tõstepunkt
    Sobiv tõstepunkt
  • Sümbol, mis tähistab Sobivad stabiliseerimispunktid küljel
    Sobivad stabiliseerimispunktid küljel
  • Sümbol, mis tähistab Kõrgepingeaku
    Kõrgepingeaku
Ohu pilt

Vältida tuleb lävede ja aluspõranda täiendavat deformeerumist päästetööde käigus (nt hüdraulikaseadmetega toetamisel).

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Süüte väljalülitamine.

1. Vajutage START-STOP-nuppu ilma sõidupidurit rakendamata.
2. Hoidke elektroonilist sõidukivõtit vähemalt 5 m kaugusel.

Ohu pilt

Mootorimüra puudumine ei tähenda, et sõiduk on välja lülitatud.

Ohu pilt

Taaskäivitamine on võimalik kuni sõiduki kasutusest kõrvaldamiseni.

Kõrgepingesüsteemi inaktiveerimine

Ohu pilt

Õnnetuse korral, kus turvapadjad ja turvavöö eelpingutid rakenduvad, lülitub kõrgepingesüsteem automaatselt välja.

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Suvand

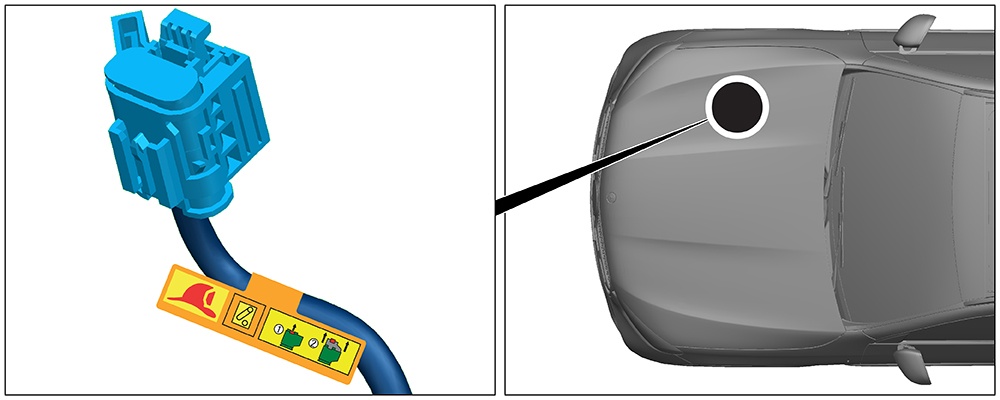

Kõrgepinge väljalülitusseadis

Kõrgepinge väljalülitusseadis asub mootoriruumis kõrvalistuja poolel.

(1) Tõmmake vabastusseadist
(2) Lükake vabastusseadis alla
(3) Tõmmake lüliti välja

Suvand

Alternatiivne kõrgepinge väljalülitusseadis

Alternatiivne kõrgepinge väljalülitusseadis asub armatuurlaual kaitsmekasti katte all, juhi poolel.
See on täistatud viitava sildiga.

Eemaldage kate (1). Lõigake juhe markeeritud kohast (2) läbi.

Ohu pilt

Tagamaks, et kõrgepingevõrgus pole jääkpinget, oodake pärast väljalülitamist ca 20 sekundit.

Ohu pilt

Passiivseid turvasüsteeme, nagu turvapadjad ja turvavöö eelpingutid, varustatakse jätkuvalt 12-voldise pardavõrgu vooluga.

12 V aku lahutamine

1. Eemaldage mootoriruumist 12-voldise aku kate.
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.

12 V aku lahutamine

1. Eemaldage 12-voldise aku kate pakiruumi luugilt.
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.

Ohu pilt

Passiivsed turvasüsteemid (turvapadjad ja turvavöö eelpingutid) inaktiveeritakse.

4. Juurdepääs sõitjatele

Reisijate vabastamisel tuleb jälgida turvasüsteemi komponentide (eelkõige pürotehniliste elementide) andmeid leheküljel 1.

Rooli reguleerimine

Rooli reguleerimine

Istmeasendi reguleerimine (elektriline)

Istmeasendi reguleerimine (elektriline)

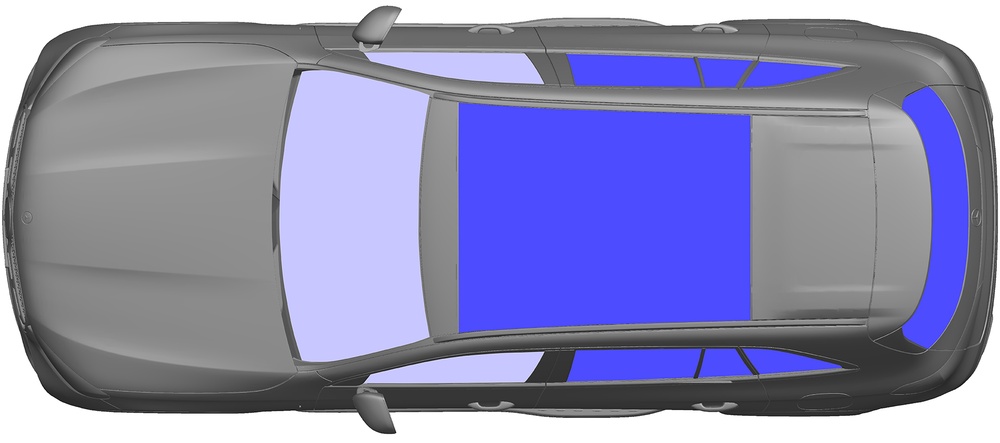

  • Sümbol, mis tähistab VSG: komposiitturvaklaas
    VSG: komposiitturvaklaas
  • Sümbol, mis tähistab ESG: ühekordne turvaklaas
    ESG: ühekordne turvaklaas

5. Salvestatud energia / vedelikud / gaasid / tahked ained

Osa pilt Hoiatuste pilt Kirjeldus
Pilt, millel on kujutatud Aku madalpinge
Pilt, millel on kujutatud Tuleohtlik
Pilt, millel on kujutatud Söövitavad
Pilt, millel on kujutatud Plahvatusohtlik
12 V
Pilt, millel on kujutatud Akupakett, kõrgepinge
Pilt, millel on kujutatud Hoiatus. Elekter
Pilt, millel on kujutatud Tuleohtlik
Pilt, millel on kujutatud Kahjulikud inimese tervisele
Pilt, millel on kujutatud Söövitavad
Pilt, millel on kujutatud Äge mürgisus
Pilt, millel on kujutatud Plahvatusohtlik
400 V
Pilt, millel on kujutatud Bensiin kütusepaak
Pilt, millel on kujutatud Tuleohtlik
Pilt, millel on kujutatud Kahjulikud inimese tervisele
49 L
Pilt, millel on kujutatud Kliimaseadme komponent
Pilt, millel on kujutatud Tuleohtlik
Pilt, millel on kujutatud Kahjulikud inimese tervisele
Pilt, millel on kujutatud Hoiatus: madal temperatuur
660 ± 10 g
Ohu pilt

Kõik kõrgepingejuhtmed on varustatud oranži värvi isolatsiooniga.

6. Tulekahju korral

Pilt, millel on kujutatud Kasuta tule kustutamiseks vett

Kasutage sõiduki tulekahju kustutamiseks suurtes kogustes vett (H₂O).
Kasutage liitiumioonaku jahutamiseks suuremates kogustes vett (H₂O).

Ohu pilt

Hoiatus! Aku süütamine on võimalik

Pilt, millel on kujutatud Tuleohtlik
Ohu pilt

Kui kõrgepingeakust lekib jahutusvedelikku, võib see termilise ülekoormuse tõttu muutuda ebastabiilseks. Kontrollige aku temperatuuri infrapunatermokaameraga.

Pilt, millel on kujutatud Kasutage infrapuna-soojuskaamerat

7. Vee alla vajumise korral

Pinge oht kerele puudub.
Pärast sõiduki päästmist
1. Laske veel salongist välja voolata.
2. Käivitage kõrgepingesüsteemi inaktiveerimine (vt peatükki 3).

8. Pukseerimine / transportimine / hoiustamine

Transportige sõidukit ainult koos mõlema teljega puksiirauto või autotranspordi abil.
Hoidke teiste sõidukitega ohutut vahemaad.
Ohu pilt

Hoiatus! Aku süütamine on võimalik

Pilt, millel on kujutatud Tuleohtlik

9. Tähtis lisateave

Lisateavet leiate jaotisest Sõiduautode pukseerimisteenuste juhtnöörid

10. Kasutatud piktogrammide selgitused

  • Pilt, millel on kujutatud 2. grupi vedelkütusega töötav hübriidelektrisõiduk

    2. grupi vedelkütusega töötav hübriidelektrisõiduk

  • Pilt, millel on kujutatud Üldine hoiatussilt

    Üldine hoiatussilt

  • Pilt, millel on kujutatud Hoiatus. Elekter

    Hoiatus. Elekter

  • Pilt, millel on kujutatud Tuleohtlik

    Tuleohtlik

  • Pilt, millel on kujutatud Kahjulikud inimese tervisele

    Kahjulikud inimese tervisele

  • Pilt, millel on kujutatud Söövitavad

    Söövitavad

  • Pilt, millel on kujutatud Äge mürgisus

    Äge mürgisus

  • Pilt, millel on kujutatud Plahvatusohtlik

    Plahvatusohtlik

  • Pilt, millel on kujutatud Kasuta tule kustutamiseks vett

    Kasuta tule kustutamiseks vett

  • Pilt, millel on kujutatud Kasutage infrapuna-soojuskaamerat

    Kasutage infrapuna-soojuskaamerat

  • Pilt, millel on kujutatud Kapott

    Kapott

  • Pilt, millel on kujutatud Pakiruumi luuk

    Pakiruumi luuk

  • Pilt, millel on kujutatud Eemalda nutivõti

    Eemalda nutivõti

  • Pilt, millel on kujutatud Kliimaseadme komponent

    Kliimaseadme komponent

  • Pilt, millel on kujutatud Hoiatus: madal temperatuur

    Hoiatus: madal temperatuur
