Mercedes-Benz GLC 300de/e & 350e 4MATIC Tüüp X253 SUV, 2015 - 2022

Pictogramm des Antriebs Hübriid Diisel Pictogramm des Antriebs Hübriid Bensiin

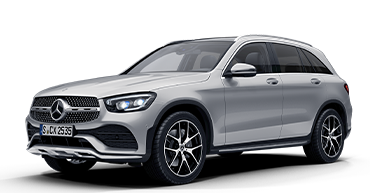

  • Schrägansicht des Fahrzeugs von vorne links
  • Schrägansicht des Fahrzeugs von hinten rechts

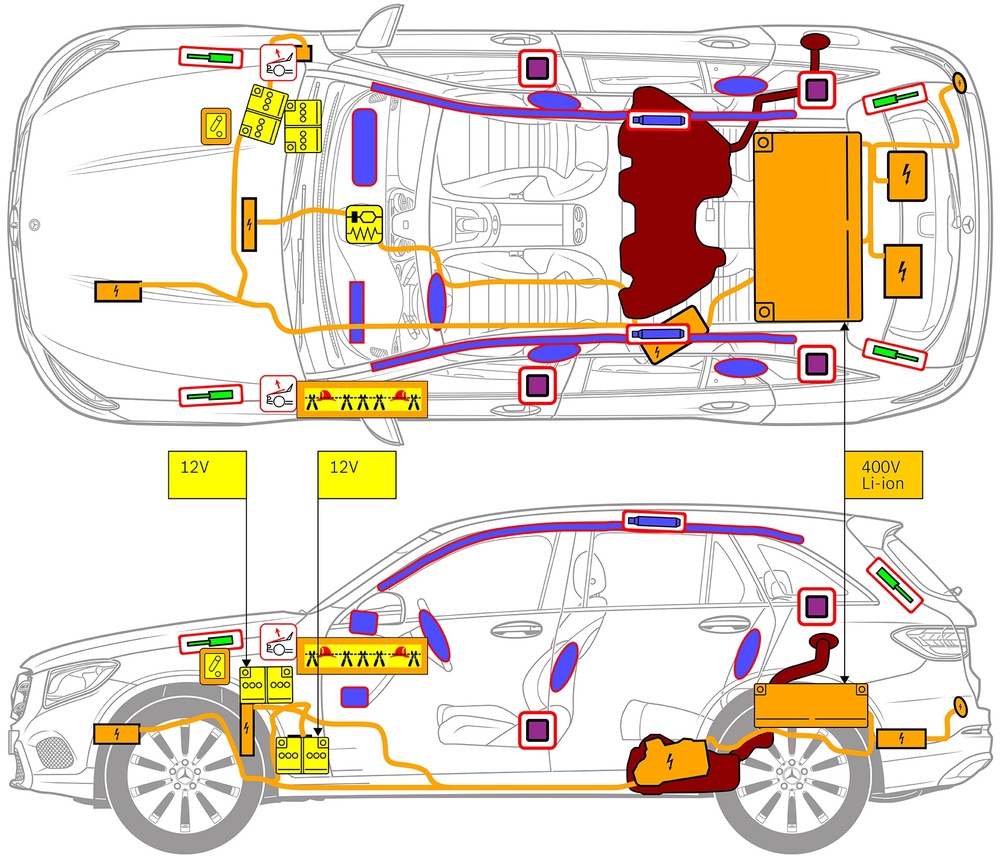

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogram for Turvapadi

    Turvapadi

  • Pictogram for Gaasigeneraator

    Gaasigeneraator

  • Pictogram for Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pictogram for Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pictogram for Aktiivne jalakäijakaitse süsteem

    Aktiivne jalakäijakaitse süsteem

  • Pictogram for Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pictogram for Madalpingeaku

    Madalpingeaku

  • Pictogram for Bensiin kütusepaak

    Bensiin kütusepaak

  • Pictogram for Akupakett, kõrgepinge

    Akupakett, kõrgepinge

  • Pictogram for Kõrgepinge-toitejuhe

    Kõrgepinge-toitejuhe

  • Pictogram for Kõrgepingekomponent

    Kõrgepingekomponent

  • Pictogram for Kaabli lõikamine

    Kaabli lõikamine

  • Pictogram for Madalpingeseade, mis ühendab kõrgepinge lahti

    Madalpingeseade, mis ühendab kõrgepinge lahti

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Kõrgepingesüsteemi inaktiveerimine

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Suvand

Kõrgepinge väljalülitusseadis

Kõrgepinge väljalülitusseadis asub mootoriruumis kõrvalistuja poolel.

(1) Tõmmake vabastusseadist
(2) Lükake vabastusseadis alla
(3) Tõmmake lüliti välja

Suvand

Alternatiivne kõrgepinge väljalülitusseadis

Alternatiivne kõrgepinge väljalülitusseadis asub armatuurlaual kaitsmekasti katte all, juhi poolel.
See on täistatud viitava sildiga.

Eemaldage kate (1). Lõigake juhe markeeritud kohast (2) läbi.

12 V aku lahutamine

1. Eemaldage mootoriruumist 12-voldise aku kate.
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.
