Mercedes-Benz GLB 200 Tüüp X247 SUV, alates 2019. aastast

Ajami pilt Bensiin

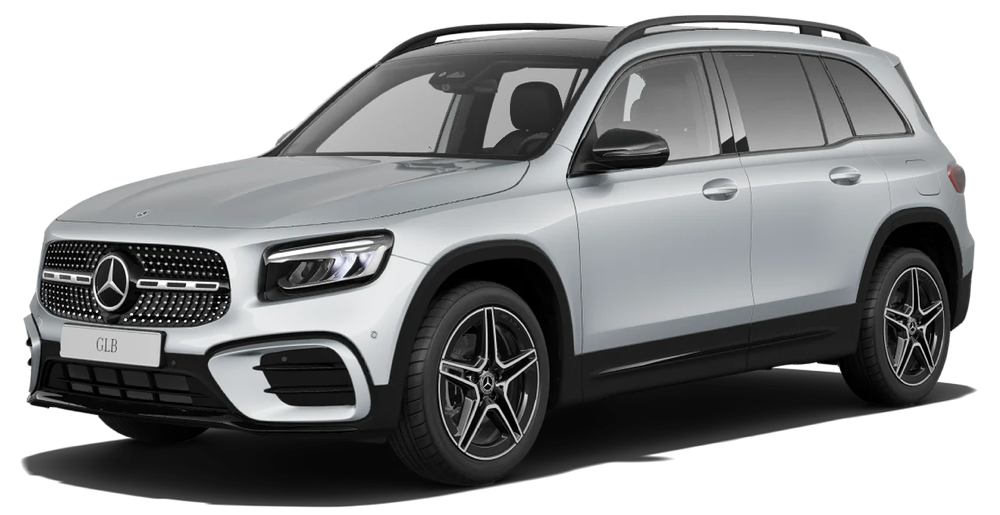

  • Sõiduki diagonaalvaade vasakult eest

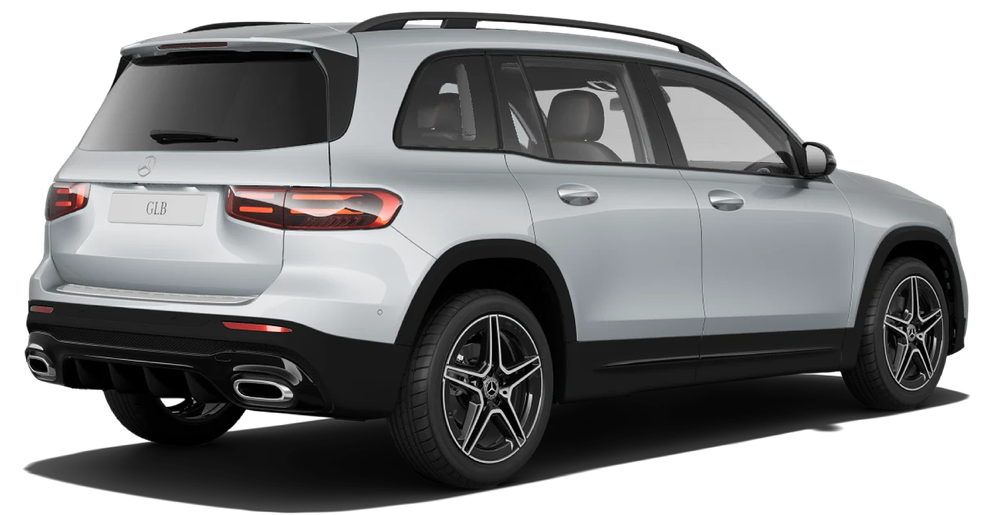

  • Sõiduki diagonaalvaade paremalt tagant

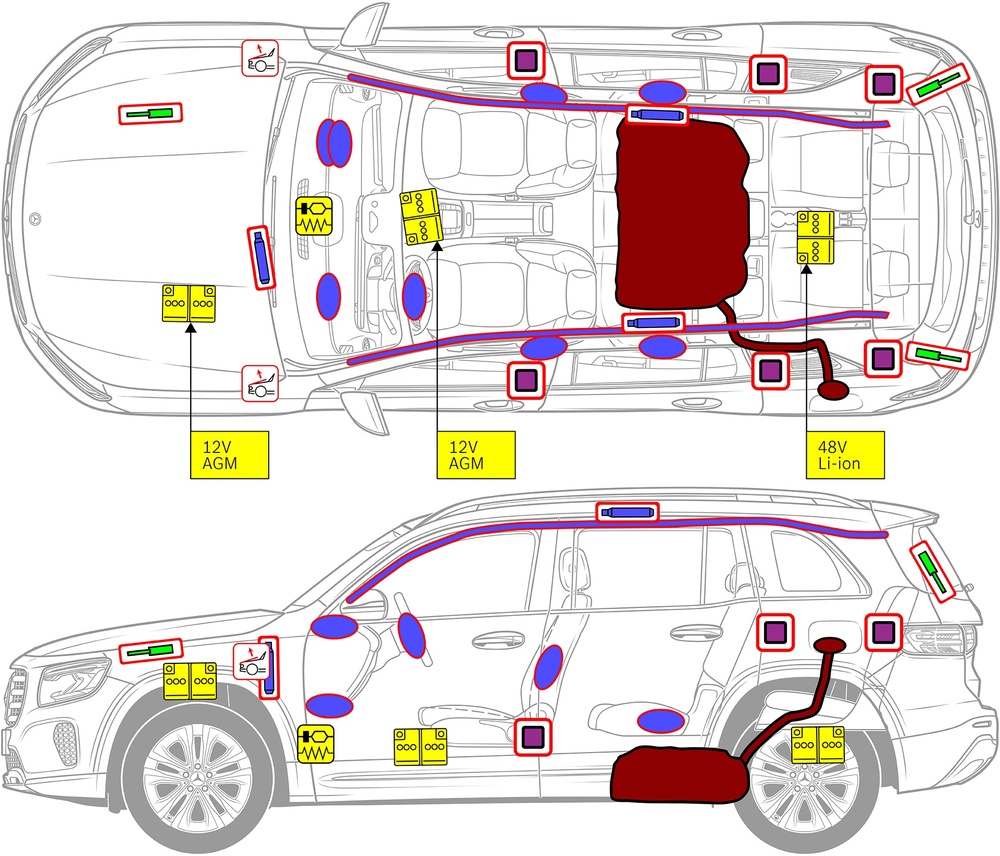

Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.
  • Pilt, millel on kujutatud Turvapadi

    Turvapadi

  • Pilt, millel on kujutatud Gaasigeneraator

    Gaasigeneraator

  • Pilt, millel on kujutatud Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pilt, millel on kujutatud Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pilt, millel on kujutatud Aktiivne jalakäijakaitse süsteem

    Aktiivne jalakäijakaitse süsteem

  • Pilt, millel on kujutatud Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pilt, millel on kujutatud Madalpingeaku

    Madalpingeaku

  • Pilt, millel on kujutatud Bensiin kütusepaak

    Bensiin kütusepaak

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

2. Immobiliseerimine / stabiliseerimine / tõstmine

Parkimispidur
Vajutage lülitit P valitshooval (1). Parkimispidur aktiveerub automaatselt.
Seisupidur
Elektriline seisupidur (1)
  • Sümbol, mis tähistab Sobiv tõstepunkt
    Sobiv tõstepunkt
  • Sümbol, mis tähistab Sobivad stabiliseerimispunktid küljel
    Sobivad stabiliseerimispunktid küljel
Ohu pilt

Vältida tuleb lävede ja aluspõranda täiendavat deformeerumist päästetööde käigus (nt hüdraulikaseadmetega toetamisel).

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Süüte väljalülitamine.

1. Vajutage START-STOP-nuppu ilma sõidupidurit rakendamata.
2. Hoidke elektroonilist sõidukivõtit vähemalt 5 m kaugusel.

Ohu pilt

Mootorimüra puudumine ei tähenda, et sõiduk on välja lülitatud.

Ohu pilt

Taaskäivitamine on võimalik kuni sõiduki kasutusest kõrvaldamiseni.

12 V aku lahutamine

1. Eemaldage 12-voldise aku kate
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.

48 V aku lahutamine

1. Eemaldage 48-voldise aku kate pakiruumi luugilt.
2. Keerake 48-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.

Ohu pilt

Passiivsed turvasüsteemid (turvapadjad ja turvavöö eelpingutid) inaktiveeritakse.

4. Juurdepääs sõitjatele

Reisijate vabastamisel tuleb jälgida turvasüsteemi komponentide (eelkõige pürotehniliste elementide) andmeid leheküljel 1.

Rooli reguleerimine

Rooli reguleerimine

Istmeasendi reguleerimine (elektriline)

Istmeasendi reguleerimine (elektriline)

  • Sümbol, mis tähistab VSG: komposiitturvaklaas
    VSG: komposiitturvaklaas
  • Sümbol, mis tähistab ESG: ühekordne turvaklaas
    ESG: ühekordne turvaklaas

5. Salvestatud energia / vedelikud / gaasid / tahked ained

Osa pilt Hoiatuste pilt Kirjeldus
Pilt, millel on kujutatud Aku madalpinge
Pilt, millel on kujutatud Tuleohtlik
Pilt, millel on kujutatud Kahjulikud inimese tervisele
Pilt, millel on kujutatud Söövitavad
Pilt, millel on kujutatud Äge mürgisus
Pilt, millel on kujutatud Plahvatusohtlik
12 V/ 48 V
Pilt, millel on kujutatud Bensiin kütusepaak
Pilt, millel on kujutatud Tuleohtlik
Pilt, millel on kujutatud Kahjulikud inimese tervisele
52 L
Pilt, millel on kujutatud Kliimaseadme komponent
Pilt, millel on kujutatud Tuleohtlik
Pilt, millel on kujutatud Kahjulikud inimese tervisele
Pilt, millel on kujutatud Hoiatus: madal temperatuur
590 ± 10 g

6. Tulekahju korral

Pilt, millel on kujutatud Kasuta tule kustutamiseks vett
Pilt, millel on kujutatud Kasuta tule kustutamiseks kuiva vahtu
Pilt, millel on kujutatud Kasuta tule kustutamiseks märga vahtu

Kasutage sõiduki tulekahju kustutamiseks suurtes kogustes vett (H₂O).

7. Vee alla vajumise korral

Pinge oht kerele puudub. Pärast sõiduki päästmist
1. Laske veel salongist välja voolata.
2. Käivitage 12/48 V pardavõrgu inaktiveerimine (vt peatükki 3).

8. Pukseerimine / transportimine / hoiustamine

9. Tähtis lisateave

Lisateavet leiate jaotisest Sõiduautode pukseerimisteenuste juhtnöörid

10. Kasutatud piktogrammide selgitused

  • Pilt, millel on kujutatud 2. grupi vedelkütusega sõiduk

    2. grupi vedelkütusega sõiduk

  • Pilt, millel on kujutatud Üldine hoiatussilt

    Üldine hoiatussilt

  • Pilt, millel on kujutatud Tuleohtlik

    Tuleohtlik

  • Pilt, millel on kujutatud Kahjulikud inimese tervisele

    Kahjulikud inimese tervisele

  • Pilt, millel on kujutatud Söövitavad

    Söövitavad

  • Pilt, millel on kujutatud Äge mürgisus

    Äge mürgisus

  • Pilt, millel on kujutatud Plahvatusohtlik

    Plahvatusohtlik

  • Pilt, millel on kujutatud Kasuta tule kustutamiseks vett

    Kasuta tule kustutamiseks vett

  • Pilt, millel on kujutatud Kasuta tule kustutamiseks kuiva vahtu

    Kasuta tule kustutamiseks kuiva vahtu

  • Pilt, millel on kujutatud Kasuta tule kustutamiseks märga vahtu

    Kasuta tule kustutamiseks märga vahtu

  • Pilt, millel on kujutatud Pakiruumi luuk

    Pakiruumi luuk

  • Pilt, millel on kujutatud Eemalda nutivõti

    Eemalda nutivõti

  • Pilt, millel on kujutatud Kliimaseadme komponent

    Kliimaseadme komponent

  • Pilt, millel on kujutatud Hoiatus: madal temperatuur

    Hoiatus: madal temperatuur
