Mercedes-Benz B-klass Tüüp 245 Tourer, 2010 - 2011

Ajami pilt Vesinik

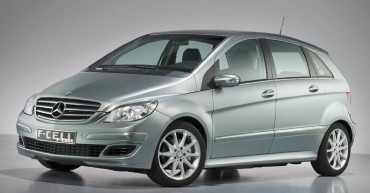

  • Sõiduki diagonaalvaade vasakult eest

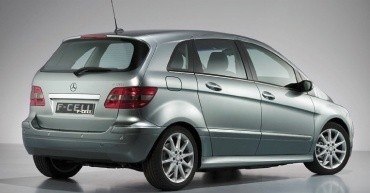

  • Sõiduki diagonaalvaade paremalt tagant

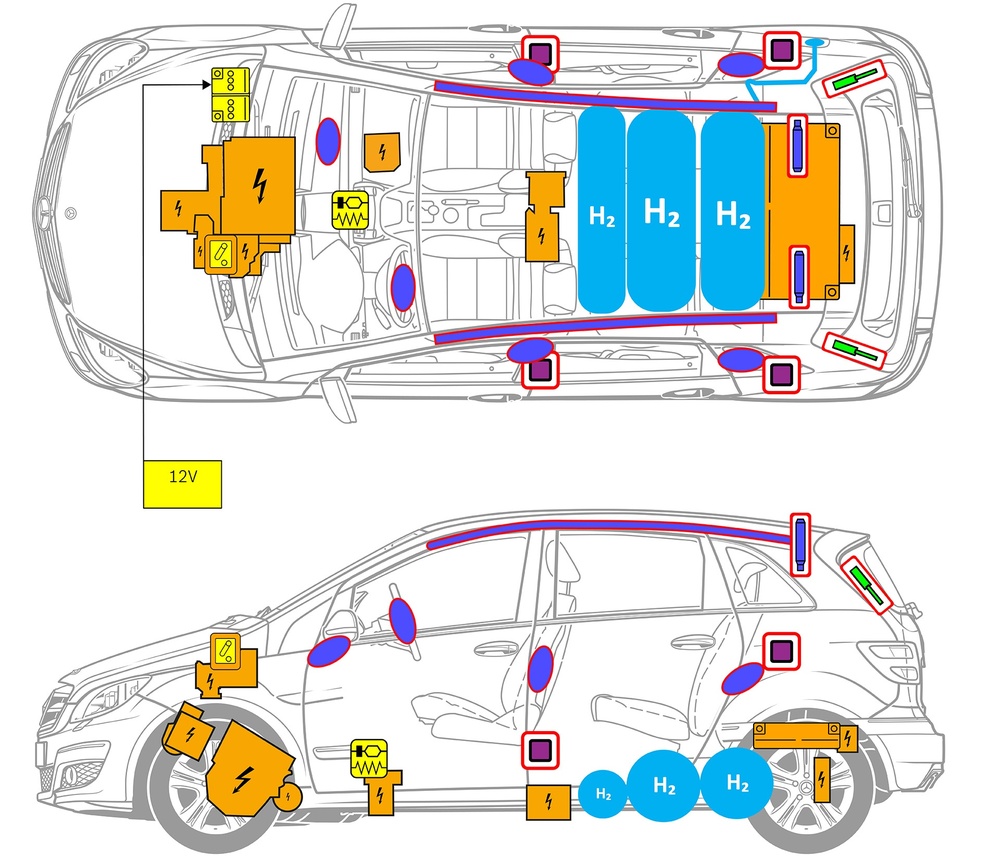

Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.
  • Pilt, millel on kujutatud Turvapadi

    Turvapadi

  • Pilt, millel on kujutatud Gaasigeneraator

    Gaasigeneraator

  • Pilt, millel on kujutatud Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pilt, millel on kujutatud Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pilt, millel on kujutatud Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pilt, millel on kujutatud Madalpingeaku

    Madalpingeaku

  • Pilt, millel on kujutatud Akupakett, kõrgepinge

    Akupakett, kõrgepinge

  • Pilt, millel on kujutatud Kõrgepingekomponent

    Kõrgepingekomponent

  • Pilt, millel on kujutatud Madalpingeseade, mis ühendab kõrgepinge lahti

    Madalpingeseade, mis ühendab kõrgepinge lahti

  • Pilt, millel on kujutatud Gaasipaak koos gaasitüübi märgistusega (H2)

    Gaasipaak koos gaasitüübi märgistusega (H2)

  • Pilt, millel on kujutatud Gaasitoru (H2)

    Gaasitoru (H2)

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Kõrgepingesüsteemi inaktiveerimine

Ohu pilt

Hydrogen components are marked with an appropriate warning label, as are the two hydrogen lines between the fuel cell and the anode module.

Ohu pilt

Õnnetuse korral, kus turvapadjad ja turvavöö eelpingutid rakenduvad, lülitub kõrgepingesüsteem automaatselt välja.

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Kõrgepinge väljalülitusseadis

The high-voltage disconnect device is located on the top of the refrigerant compressor (3) in the engine compartment on the left side.

Pull up retaining ring (1) / Unplug connector (2)

Ohu pilt

Tagamaks, et kõrgepingevõrgus pole jääkpinget, oodake pärast väljalülitamist ca 20 sekundit.

Ohu pilt

Passiivseid turvasüsteeme, nagu turvapadjad ja turvavöö eelpingutid, varustatakse jätkuvalt 12-voldise pardavõrgu vooluga.

12 V aku lahutamine

1. Eemaldage mootoriruumist 12-voldise aku kate.
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.
