Mercedes-Benz E-klass 220d Tüüp S214 T-mudel, alates 2023. aastast

Pictogramm des Antriebs Diisel

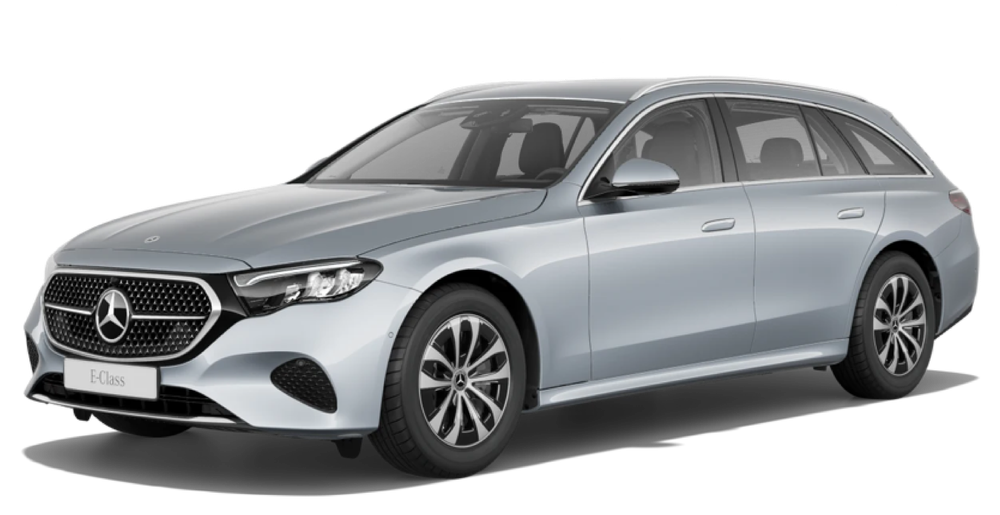

  • Schrägansicht des Fahrzeugs von vorne links

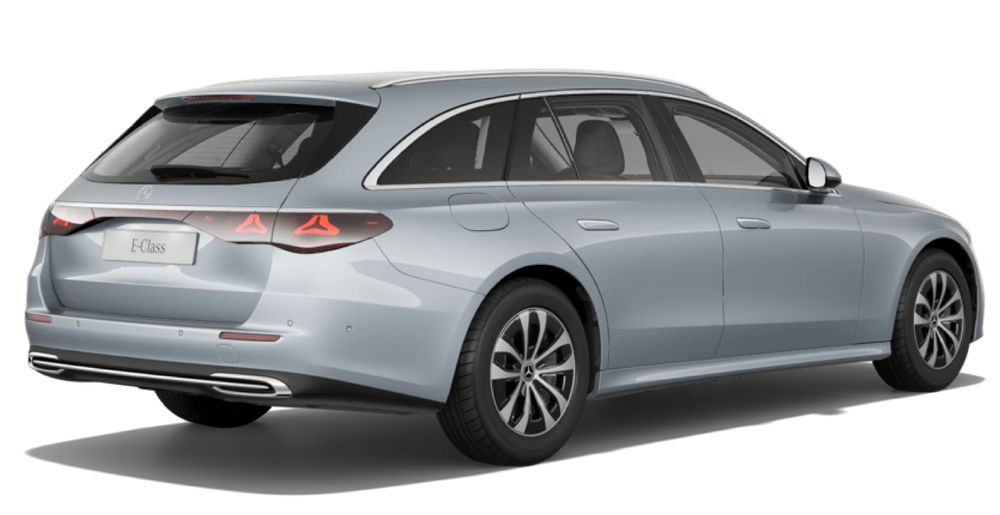

  • Schrägansicht des Fahrzeugs von hinten rechts

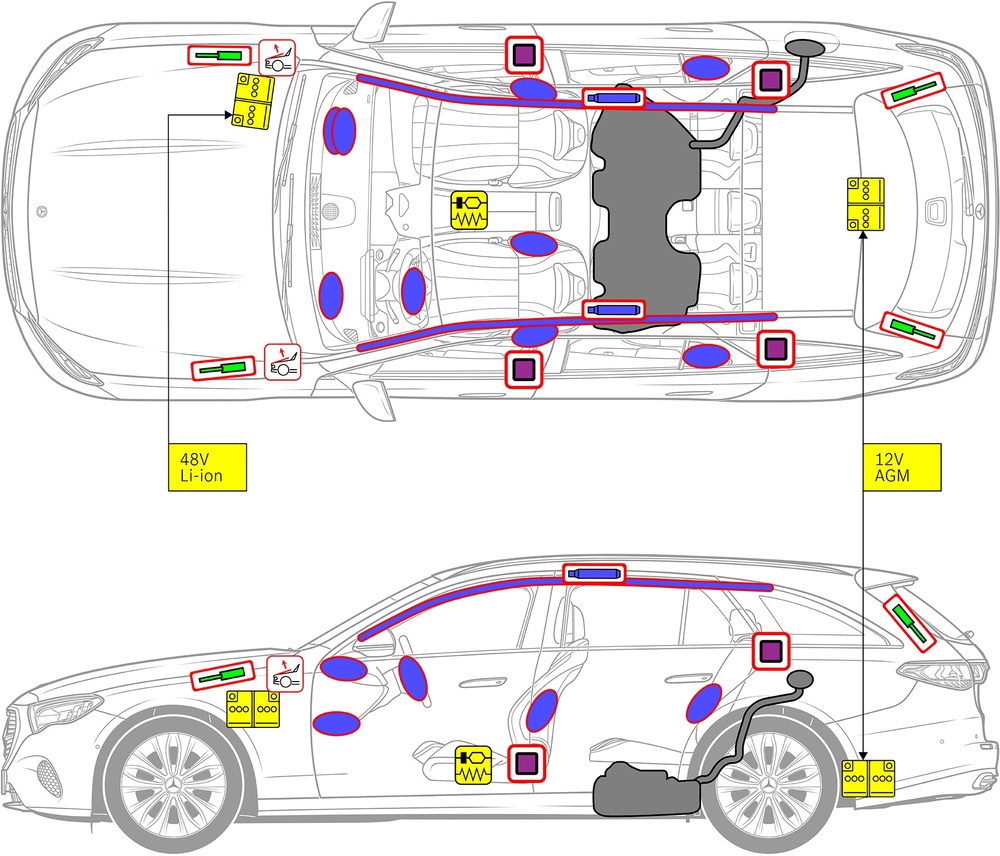

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogram for Turvapadi

    Turvapadi

  • Pictogram for Gaasigeneraator

    Gaasigeneraator

  • Pictogram for Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pictogram for Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pictogram for Aktiivne jalakäijakaitse süsteem

    Aktiivne jalakäijakaitse süsteem

  • Pictogram for Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pictogram for Madalpingeaku

    Madalpingeaku

  • Pictogram for Diisel kütusepaak

    Diisel kütusepaak

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

2. Immobiliseerimine / stabiliseerimine / tõstmine

Parkimispidur
Vajutage lülitit P valitshooval (1). Parkimispidur aktiveerub automaatselt.
Seisupidur
Elektriline seisupidur (1)
  • Legend symbol for Sobiv tõstepunkt
    Sobiv tõstepunkt
  • Legend symbol for Sobivad stabiliseerimispunktid küljel
    Sobivad stabiliseerimispunktid küljel
Pictogram for danger

Vältida tuleb lävede ja aluspõranda täiendavat deformeerumist päästetööde käigus (nt hüdraulikaseadmetega toetamisel).

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Süüte väljalülitamine.

1. Vajutage START-STOP-nuppu ilma sõidupidurit rakendamata.
2. Hoidke elektroonilist sõidukivõtit vähemalt 5 m kaugusel.

Pictogram for danger

Mootorimüra puudumine ei tähenda, et sõiduk on välja lülitatud.

Pictogram for danger

Taaskäivitamine on võimalik kuni sõiduki kasutusest kõrvaldamiseni.

48 V aku lahutamine

1. Eemaldage mootoriruumist 48-voldise aku kate.
2. Keerake 48-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.

12 V aku lahutamine

1. Eemaldage 12-voldise aku kate pakiruumi luugilt.
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.

Pictogram for danger

Passiivsed turvasüsteemid (turvapadjad ja turvavöö eelpingutid) inaktiveeritakse.

4. Juurdepääs sõitjatele

Reisijate vabastamisel tuleb jälgida turvasüsteemi komponentide (eelkõige pürotehniliste elementide) andmeid leheküljel 1.

Lükake lame mittemetallist ese ülaltpoolt sissetõmmatud uksekäepideme (1) taha ja lükake seda kergelt väljapoole.

Lükake lame mittemetallist ese ülaltpoolt sissetõmmatud uksekäepideme (1) taha ja lükake seda kergelt väljapoole.

Võtke altpoolt ukse käepideme (1) tagant kinni ja tõmmake väljapoole, kuni tunnete vastupanu, ja hoidke.

Võtke altpoolt ukse käepideme (1) tagant kinni ja tõmmake väljapoole, kuni tunnete vastupanu, ja hoidke.

Rooli reguleerimine

Rooli reguleerimine

Istmeasendi reguleerimine (elektriline)

Istmeasendi reguleerimine (elektriline)

  • Legend symbol for VSG: komposiitturvaklaas
    VSG: komposiitturvaklaas
  • Legend symbol for ESG: ühekordne turvaklaas
    ESG: ühekordne turvaklaas

5. Salvestatud energia / vedelikud / gaasid / tahked ained

Pictogram of the element Pictograms of the warnings Description
Pictogram for Aku madalpinge
Pictogram for Tuleohtlik
Pictogram for Kahjulikud inimese tervisele
Pictogram for Söövitavad
Pictogram for Äge mürgisus
Pictogram for Plahvatusohtlik
12 V/ 48 V
Pictogram for Diisel kütusepaak
Pictogram for Tuleohtlik
Pictogram for Kahjulikud inimese tervisele
66 L
Pictogram for Kliimaseadme komponent
Pictogram for Tuleohtlik
Pictogram for Kahjulikud inimese tervisele
Pictogram for Hoiatus: madal temperatuur
630 ± 10 g

6. Tulekahju korral

Pictogram for Kasuta tule kustutamiseks vett
Pictogram for Kasuta tule kustutamiseks kuiva vahtu
Pictogram for Kasuta tule kustutamiseks märga vahtu

Kasutage sõiduki tulekahju kustutamiseks suurtes kogustes vett (H₂O).

7. Vee alla vajumise korral

Pinge oht kerele puudub. Pärast sõiduki päästmist
1. Laske veel salongist välja voolata.
2. Käivitage 12/48 V pardavõrgu inaktiveerimine (vt peatükki 3).

8. Pukseerimine / transportimine / hoiustamine

9. Tähtis lisateave

Lisateavet leiate jaotisest Sõiduautode pukseerimisteenuste juhtnöörid

10. Kasutatud piktogrammide selgitused

  • Pictogram for 1. grupi vedelkütusega sõiduk

    1. grupi vedelkütusega sõiduk

  • Pictogram for Üldine hoiatussilt

    Üldine hoiatussilt

  • Pictogram for Tuleohtlik

    Tuleohtlik

  • Pictogram for Kahjulikud inimese tervisele

    Kahjulikud inimese tervisele

  • Pictogram for Söövitavad

    Söövitavad

  • Pictogram for Äge mürgisus

    Äge mürgisus

  • Pictogram for Plahvatusohtlik

    Plahvatusohtlik

  • Pictogram for Kasuta tule kustutamiseks vett

    Kasuta tule kustutamiseks vett

  • Pictogram for Kasuta tule kustutamiseks kuiva vahtu

    Kasuta tule kustutamiseks kuiva vahtu

  • Pictogram for Kasuta tule kustutamiseks märga vahtu

    Kasuta tule kustutamiseks märga vahtu

  • Pictogram for Kapott

    Kapott

  • Pictogram for Pakiruumi luuk

    Pakiruumi luuk

  • Pictogram for Eemalda nutivõti

    Eemalda nutivõti

  • Pictogram for Kliimaseadme komponent

    Kliimaseadme komponent

  • Pictogram for Hoiatus: madal temperatuur

    Hoiatus: madal temperatuur
