Mercedes-AMG SLS Tüüp N197 Coupé, 2013 - 2014

Ajami pilt Elektriline

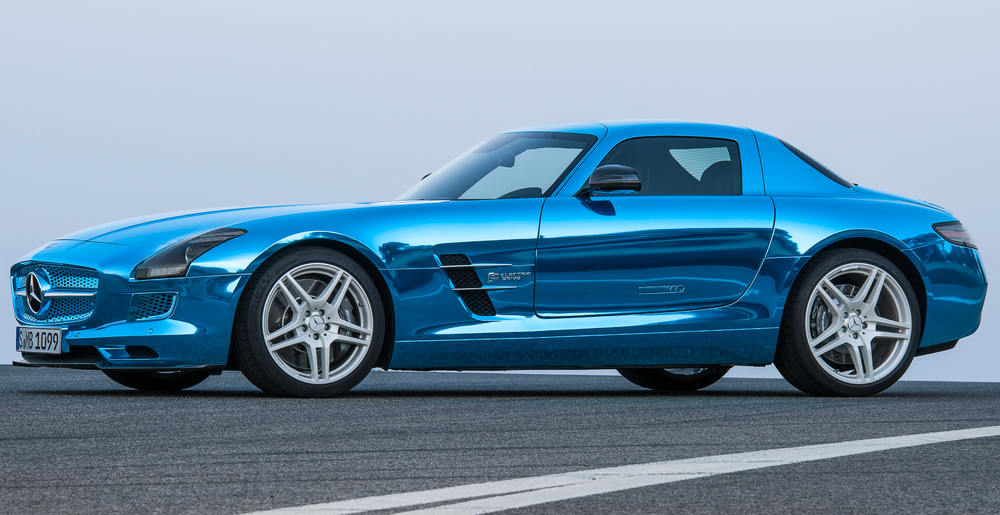

  • Sõiduki diagonaalvaade vasakult eest

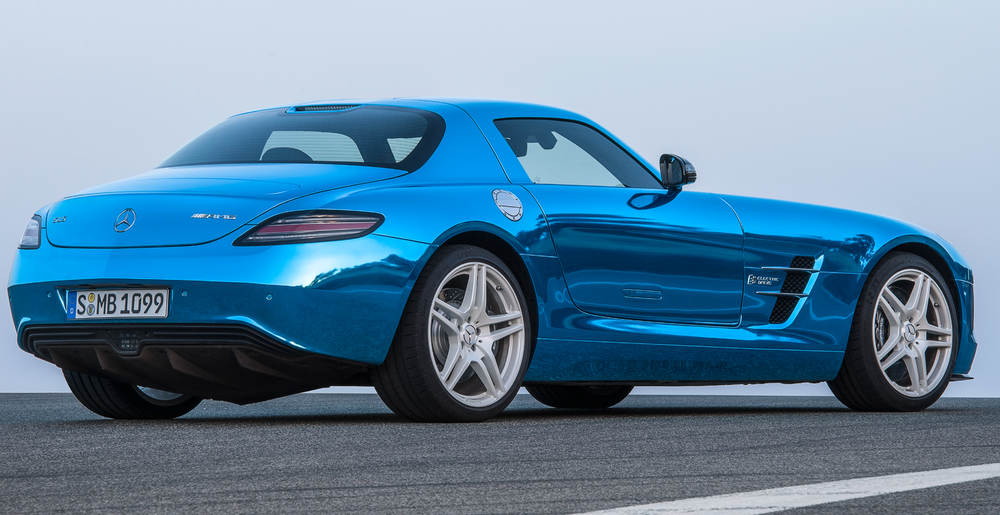

  • Sõiduki diagonaalvaade paremalt tagant

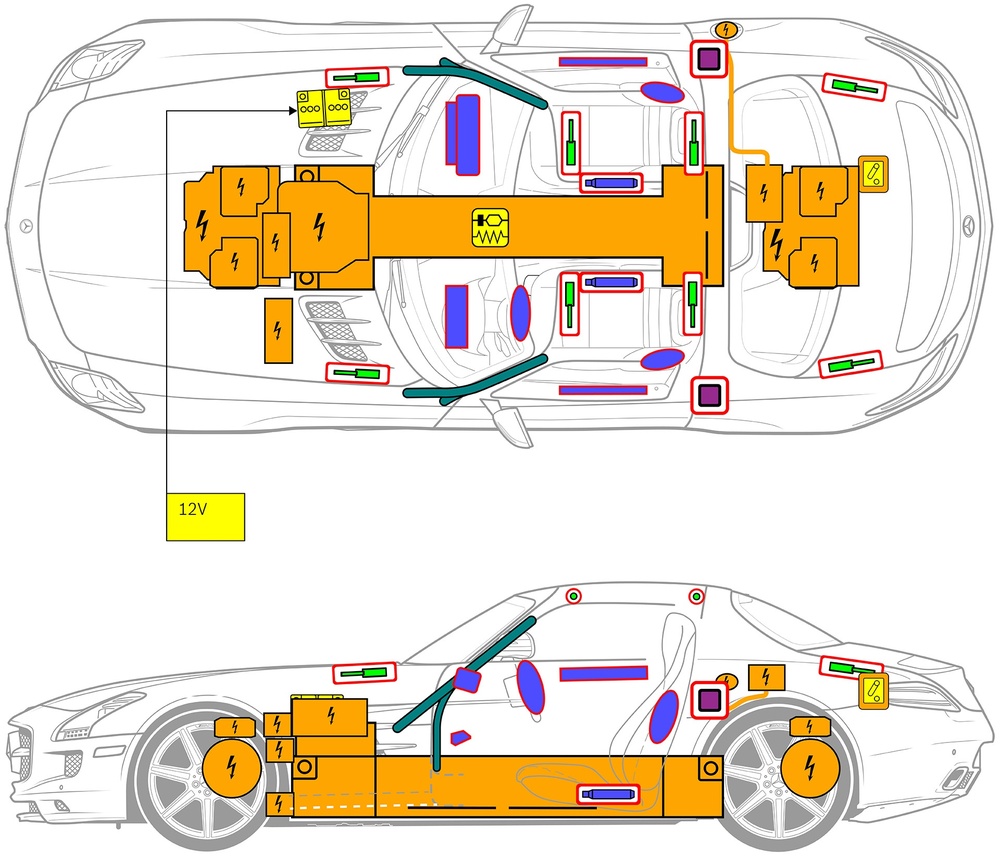

Sõiduki joonistus, millele on märgitud ohutusega seotud osad ja hädaabi jaoks vajalikud kohad.
  • Pilt, millel on kujutatud Turvapadi

    Turvapadi

  • Pilt, millel on kujutatud Gaasigeneraator

    Gaasigeneraator

  • Pilt, millel on kujutatud Turvavöö eelpinguti

    Turvavöö eelpinguti

  • Pilt, millel on kujutatud Täiendavate turvasüsteemide juhtseade

    Täiendavate turvasüsteemide juhtseade

  • Pilt, millel on kujutatud Gaasiamort / eelpingestatud vedru

    Gaasiamort / eelpingestatud vedru

  • Pilt, millel on kujutatud Suure vastupidavusega ala

    Suure vastupidavusega ala

  • Pilt, millel on kujutatud Madalpingeaku

    Madalpingeaku

  • Pilt, millel on kujutatud Akupakett, kõrgepinge

    Akupakett, kõrgepinge

  • Pilt, millel on kujutatud Kõrgepingekaabel/-komponent

    Kõrgepingekaabel/-komponent

  • Pilt, millel on kujutatud Kõrgepingekomponent

    Kõrgepingekomponent

  • Pilt, millel on kujutatud Madalpingeseade, mis ühendab kõrgepinge lahti

    Madalpingeseade, mis ühendab kõrgepinge lahti

Märkus: Lisateabe saamiseks vaadake meie päästetööde andmelehte.

1. Identifitseerimine / tunnustamine

3. Otseste ohtude kõrvaldamine / ohutusreeglid

Kõrgepingesüsteemi inaktiveerimine

Kõigil muudel juhtudel tuleb kõrgepingesüsteem välja lülitada järgmiselt.

Suvand

Kõrgepinge väljalülitusseadis

The high-voltage disconnect device is located under the lid of the fuse and relay box on the rear panel in the boot.

Open lid (1) / Pull out switch (2) on fuse and relay box (3)

Ohu pilt

Tagamaks, et kõrgepingevõrgus pole jääkpinget, oodake pärast väljalülitamist ca 20 sekundit.

Ohu pilt

Passiivseid turvasüsteeme, nagu turvapadjad ja turvavöö eelpingutid, varustatakse jätkuvalt 12-voldise pardavõrgu vooluga.

12 V aku lahutamine

1. Eemaldage mootoriruumist 12-voldise aku kate.
2. Keerake 12-voldise aku miinuskaabel kruviühenduse juurest lahti ja kindlustage juhusliku kontakti vastu.

4. Juurdepääs sõitjatele

The SLS AMG is equipped with a safety system which uncouples the door hinges from the hinge arms when the vehicle comes to rest lying on its roof after an accident. Each door hinge (1) contains a pyrotechnic initiator (2) which is triggered by the restraint systems control unit. When the door lock is opened, the doors can be pulled off the hinge arms (3).

The SLS AMG is equipped with a safety system which uncouples the door hinges from the hinge arms when the vehicle comes to rest lying on its roof after an accident. Each door hinge (1) contains a pyrotechnic initiator (2) which is triggered by the restraint systems control unit. When the door lock is opened, the doors can be pulled off the hinge arms (3).
