Mercedes-Benz Třída S 580e Typ V223 Limuzína, od r. 2021

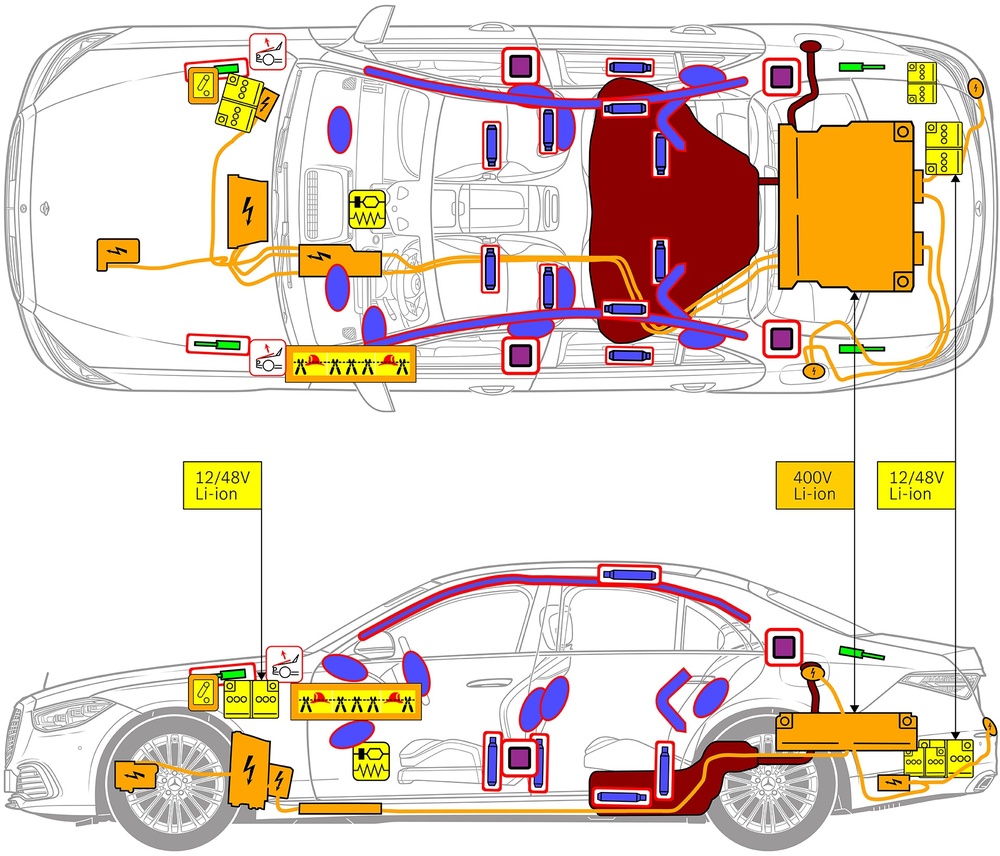

Airbag
Plynový generátor
Předepínač bezpečnostních pásů
Řídicí jednotka SRS
Aktivní systém ochrany chodců
Plynová vzpěra / předepnutá pružina
Nízkonapěťový akumulátor
Benzín palivová nádrž
Napájecí sada, vysokonapěťová
Vysokonapěťový napájecí kabel
Vysokonapěťová součást
Přestřižení kabelu
Nízkonapěťové zařízení, které odpojuje vysoké napětí

Oznámení: Další informace jsou uvedeny v naší příručce pro záchranáře.

1. Identifikace / rozpoznávání

2. Znehybnění / stabilizace / zvedání

Parkovací brzda

Stiskněte spínač P na volicí páce (1). Parkovací brzda se aktivuje automaticky.

Zajišťovací brzda

Elektrická parkovací brzda (1)

Vhodné zvedací body
Vhodné stabilizační body na straně
Vysokonapěťová baterie

Během záchranných prací je nutné zabránit dodatečné deformaci prahů a podlahy vozidla (např. při podpírání hydraulickým zařízením).

3. Zabránění přímému nebezpečí / bezpečnostní předpisy

Vypnutí zapalování:

1. Stiskněte tlačítko START-STOP, aniž byste použili provozní brzdu.
2. Elektronický klíč k vozidlu uložte do vzdálenosti alespoň 5 m.

Jestliže není slyšet hluk motoru, neznamená to, že je vypnutý.

Až do doby odstavení vozidla z provozu je možné nové nastartování.

Deaktivace vysokonapěťového systému

Při nehodách s aktivováním airbagů a předpínač bezpečnostního pásu se vysokonapěťový systém automaticky vypne.

Ve všech ostatních případech musí být vysokonapěťový systém deaktivován takto:

Možnost

Zařízení pro odpojení vysokého napětí

Vysokonapěťové vypínací zařízení se nachází v motorovém prostoru na straně spolujezdce.

(1) Zatáhněte za prvek odblokování
(2) Prvek odblokování stlačte dolů
(3) Vytáhněte spínač

Možnost

Alternativní zařízení pro odpojení vysokého napětí

Alternativní vysokonapěťové vypínací zařízení se nachází pod krytem pojistkové skříňky na kabině na straně řidiče.
Je označeno štítkem.

Sejměte kryt (1). Prořízněte vedení na označeném místě (2).

Abyste se ujistili, že ve vysokonapěťové síti není žádné zbytkové napětí, vyčkejte po vypnutí asi 20 sekund.

Pasivní bezpečnostní systémy jako airbagy a předpínač bezpečnostního pásu jsou i nadále napájeny z palubní sítě 12 V.

Odsvorkujte baterii 12 V/48 V

1. Odstraňte kryt baterie 12/48 V v motorovém prostoru.
2. Uvolněte šroubový spoj záporného kabelu baterie 12/48 V a zabezpečte proti nežádoucímu kontaktu.

Odsvorkujte baterii 12 V/48 V

1. Odstraňte kryt baterie 12/48 V v zavazadlovém prostoru.
2. Uvolněte šroubový spoj záporného kabelu baterie 12/48 V a zabezpečte proti nežádoucímu kontaktu.

Pasivní bezpečnostní systémy (airbagy a předpínač bezpečnostního pásu) jsou deaktivovány.

4. Přístup k posádce

Při vyprošťování cestujících musí být zohledněny komponenty zádržných systémů (zejména pyrotechnické prvky) podle údajů na straně 1.

Za zapadlou kliku dveří (1) zasuňte shora plochý nekovový předmět, tak aby kliku bylo možné lehce vypáčit.

Zdola sáhněte za kliku dveří (1), táhněte ji směrem ven až pocítíte odpor a podržte ji.

Nastavení volantu

Nastavení sedadla (elektricky)

VSG: Vrstvené bezpečnostní sklo
ESG: Jednovrstvé bezpečnostní sklo

5. Uskladněná energie / Kapaliny / plyny / pevné látky

Piktogram prvku	Piktogramy varování	Popis
		12/48V
		400V
		67L
		740 ± 10g

Veškeré vysokonapěťové vedení je opatřeno oranžovou izolací.

6. V případě požáru

K hašení hořícího vozidla použijte velké množství vody (H₂O).
Pro chlazení Li-ion baterie použijte větší množství vody (H₂O).

Výstraha: Opětovné vznícení baterie

Jestliže z vysokonapěťové baterie vytéká chladivo, může být v důsledku tepelného přetížení nestabilní. Teplotu baterie zkontrolujte IR termografickou kamerou.

Piktogram pro Používejte infračervenou termokameru

7. V případě ponoření

Nehrozí žádné nebezpečí, že by karoserie byla pod napětím.
Po vyproštění vozidla:
1. Nechejte odtéci vodu z vnitřního prostoru.
2. Zahajte deaktivování vysokonapěťové soustavy (viz kapitola 3).

8. Odtažení / doprava / uskladnění

Vozidlo umístěte oběma nápravami na odtahový vůz nebo transportér.

Zajistěte bezpečnou vzdálenost od ostatních vozidel.

Výstraha: Možnost zapálení baterie

9. Důležité dodatečné informace

Další informace najdete v Návodu pro odtahové služby osobních vozidel.

10. Vysvětlení použitých piktogramů

Hybridní elektrický automobil na palivo skupiny kapalin 2
Všeobecná výstražná značka
Varování, elektřina
Hořlavý
Nebezpečný lidskému zdraví
Korozivní/žíravé
Akutní toxicita
Výbušnina
Požár haste vodou
Používejte infračervenou termokameru
Kapota
Zavazadlový prostor
Vyjměte klíč pro centrální zamykání
Součást Klimatizační
Varování, nízká teplota
